木制火车轨道拼接定位导向配件

　　这套导向配件的开发初衷，来自木制轨道系统长期使用后出现的末端断裂、拼接错位问题。日常儿童玩具轨道在反复拆装、踩踏、拖拽过程中，轨道端部的定位销很容易出现断裂脱落，原本依靠销孔对位的拼接结构失去定位基准，两段轨道对接时会出现高低差、侧向偏移，轨面接缝处不平整，小火车行驶到接缝位置极易出现卡滞、脱轨，整套轨道的游玩连贯性被破坏。

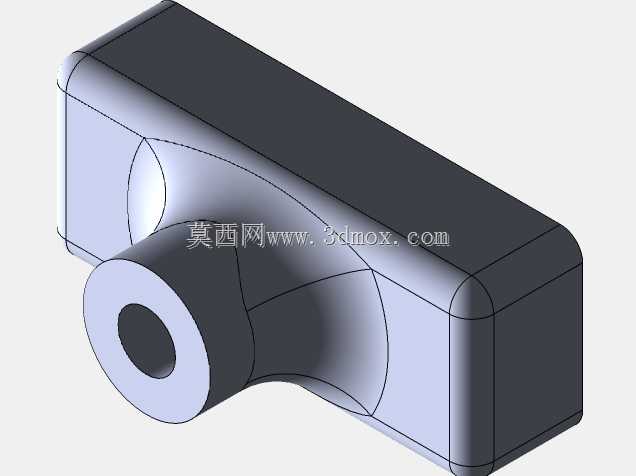

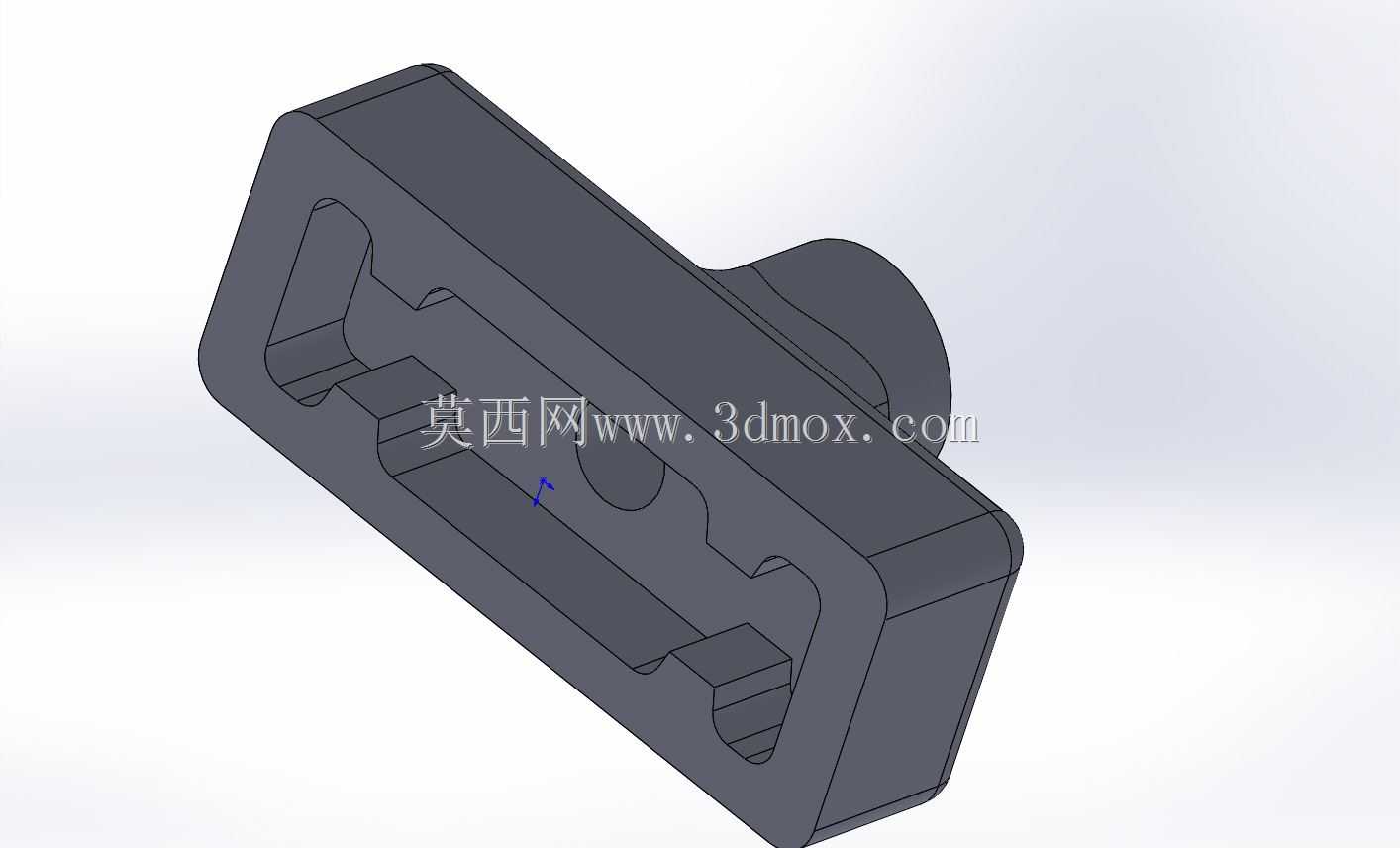

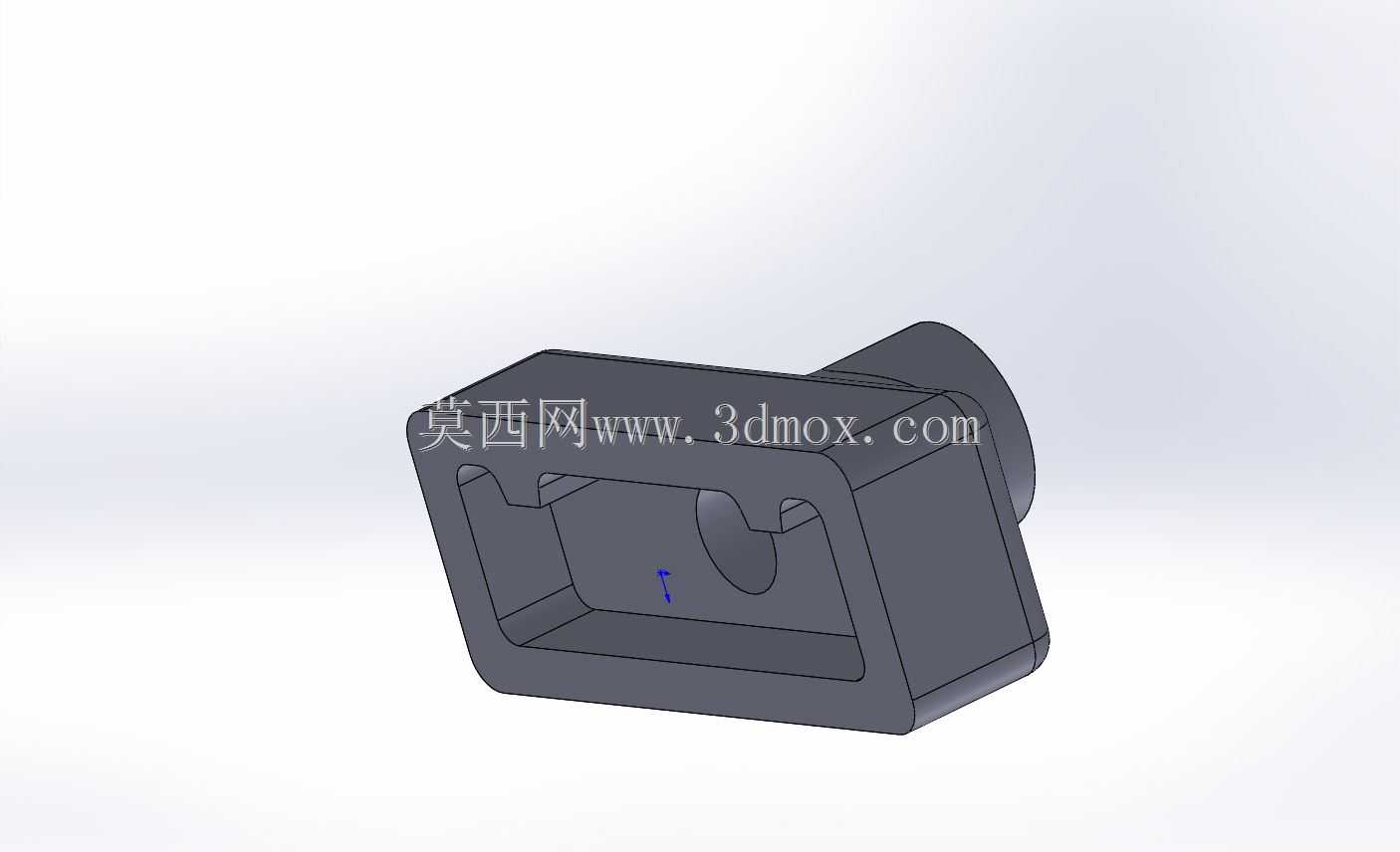

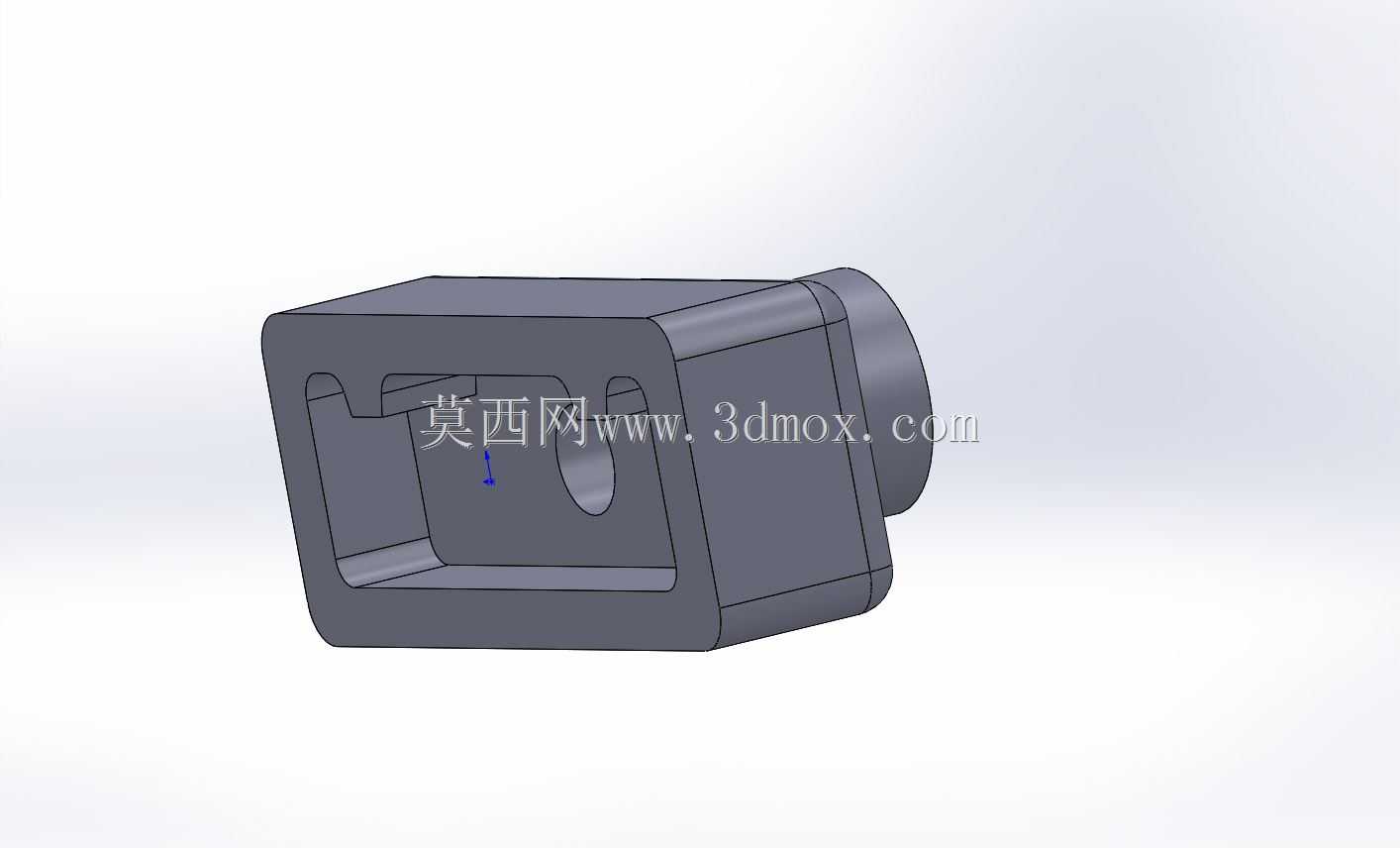

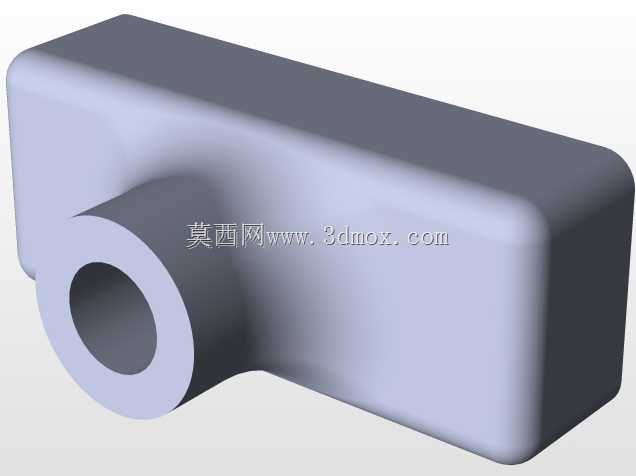

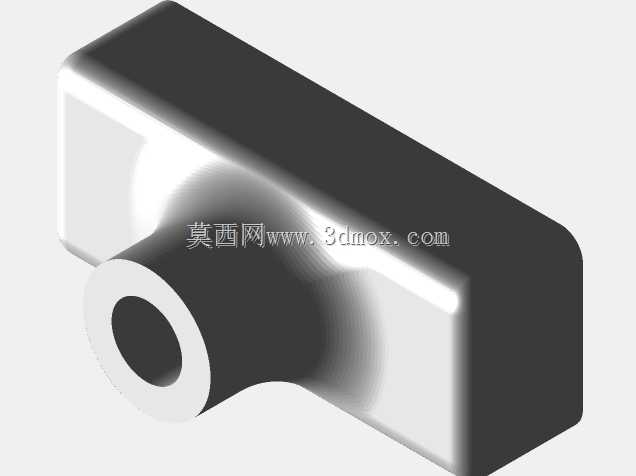

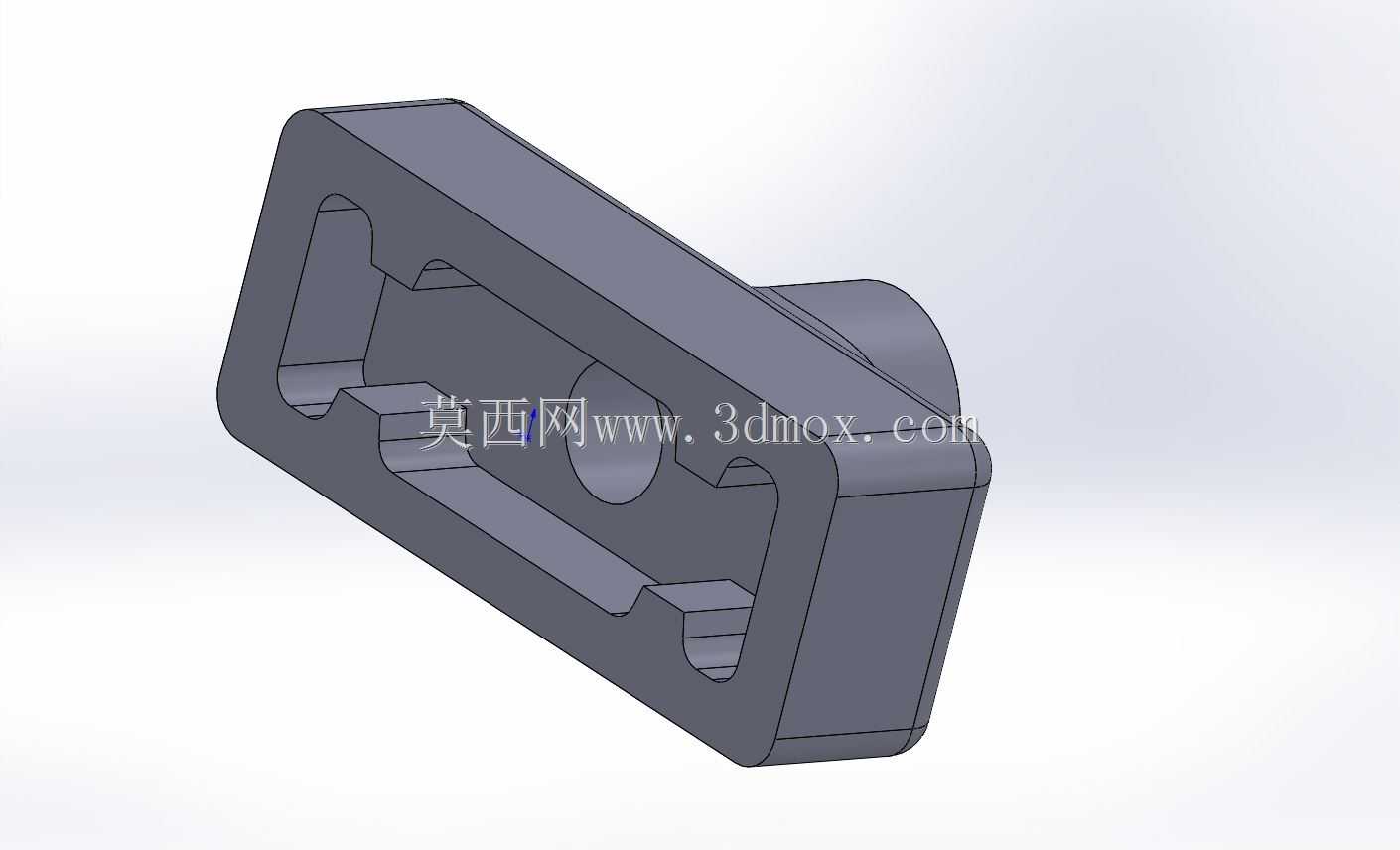

　　配件主体采用扁方块式基座结构，基座正面开设和木制轨道截面轮廓完全匹配的仿形通槽，槽体轮廓复刻轨道端部的凹凸卡位造型，安装时可以直接套在断裂后的轨道末端，槽体内壁和轨道木端面完全贴合，限制配件相对于轨道的六个自由度，不需要额外粘接就可以完成径向定位，若需要长期固定，可在槽内壁涂布少量粘接剂完成永久固连。基座侧面向外延伸出圆柱形定位凸柱，凸柱外径和轨道原有定位销尺寸保持一致，对接相邻轨道段时，凸柱可以直接插入邻段轨道端部的预制孔内，还原原厂轨道的销孔定位逻辑，让两段轨道的对接精度恢复到全新产品的水平。

　　结构设计上特意做了两种适配规格：其中一款导向件预制1/4英寸校准孔，主要用于孔位对位场景，当轨道原有销孔出现磨损扩孔、位置偏移时，可以将该配件套在轨道端部，以预制孔为导向基准，重新在木轨端面上钻制定位孔，避免手工钻孔出现孔位歪斜、孔轴不垂直的问题，保证后续新装定位销的同轴度；另一款配件内置金属管嵌装孔，可压入金属衬管，金属衬管的内壁作为定位销的配合面，相比木材本身的孔壁，金属衬管抗磨损能力更强，反复插拔定位销也不会出现孔壁磨损失圆的问题，大幅延长修复后轨道的使用寿命。

　　尺寸边界方面，基座外轮廓宽度略宽于轨道截面，套入轨道后基座两侧和轨道侧面基本齐平，不会突出轨面影响火车车轮通行；侧向凸柱的伸出长度和原厂定位销插入深度匹配，对接后两段轨道的端面可以完全贴紧，不会出现接缝间隙；仿形槽的深度覆盖轨道端部的断裂区域，即使轨道末端有少量崩缺，槽体也可以将残缺部分完全包覆，把轨道端部的不平整面全部藏在槽腔内部，外露的对接面为配件本身的机加工平面，平行度和平面度都有保证。

　　建模过程中所有配合面都预留了合理的安装间隙，仿形槽和木轨道之间预留少量间隙方便手工套入，定位凸柱和邻轨孔位采用间隙配合，既可以保证拼接时插拔顺畅，又不会出现配合过松导致的轨道晃量；同时结构做了等壁厚优化，若采用3D打印制作，各处壁厚均匀，不会出现局部堆积、翘曲变形的问题，打印完成后几乎不需要后续打磨就可以直接投入使用。配件同时适配单侧音轨样式的特殊轨道段，对应轮廓槽做了单侧避让，不管是普通直轨、弯轨还是特殊功能轨，端部断裂后都可以用该系列配件完成修复，不需要更换整根轨道，大幅降低老旧轨道的维护成本。
