GoProHero9运动相机黑色外观结构建模

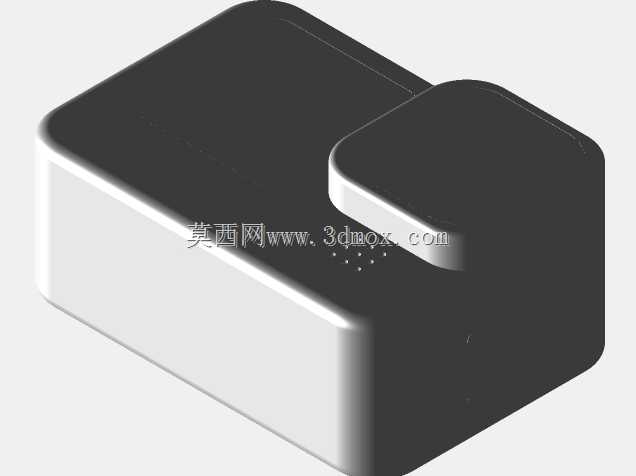

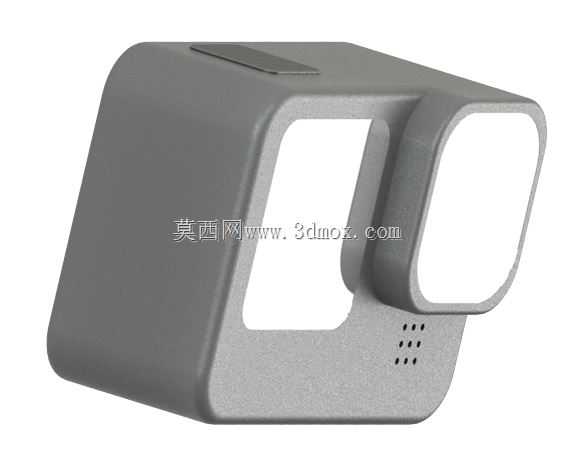

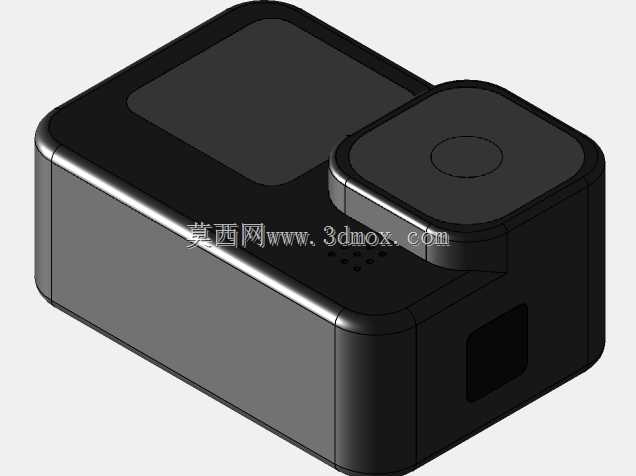

这款运动相机的外观建模，核心围绕户外极限场景的使用需求展开设计，首先要考虑的是各类配套支架的适配边界，毕竟运动相机的使用场景覆盖了头盔固定、骑行支架、胸带佩戴、水下防水壳装配等诸多工况，外形尺寸的公差预留直接决定了配件的通用适配性。建模过程中先梳理了整机的握持与安装逻辑，机身主体采用圆角过渡的方正造型，一方面是为了在跌落、磕碰时分散冲击力，避免尖锐棱角带来的应力集中破损，另一方面方正的基准面也能给各类快装支架提供稳定的定位贴合面，减少安装后的晃动虚位。镜头模组的凸起结构做了独立的分区设计，凸起部分的外轮廓尺寸严格匹配市面上通用的镜头保护镜、滤镜转接环的安装内径，周边的过渡圆角做了0.8mm的顺滑处理，既不会在拆装配件时卡滞，也能避免边缘割手的问题。机身侧面的开孔区域做了下沉式的结构预留，对应麦克风的拾音孔位排布，建模时特意将孔位区域做了微凹的导水斜面，避免户外雨天使用时积水堵塞拾音通道，同时这个下沉结构也能给后续粘贴防水透气膜留出装配空间，不会因为膜片突出影响侧面保护盖的闭合。机身顶部的按键区域做了凸点纹理的结构预留，按键周边的间隙控制在0.15mm，既保证戴手套操作时的触感反馈，也能避免泥沙进入按键缝隙造成卡滞。在安装边界的处理上，机身底部的快装螺孔位置做了同轴度的基准约束，螺孔周边的贴合平面平面度控制在0.05mm以内，保证和三脚架、快装板连接时不会出现倾斜，同时底部的定位槽尺寸完全匹配通用运动相机快装座的卡舌尺寸，不需要额外加装转换座就能直接适配绝大多数第三方支架。机身整体的壁厚做了均匀化处理，主体壁厚控制在2.2mm，镜头凸起区域局部加厚到2.8mm，兼顾结构强度和整机重量控制，边角位置的壁厚过渡做了渐变处理，避免注塑生产时出现缩痕影响外观质感。建模时还特意考虑了和防水壳的配合间隙，机身外轮廓和防水壳内壁的间隙预留了0.3mm，既方便快速装入取出，也不会因为间隙过大在水下受压时出现晃动移位，机身侧面的接口位置对应防水壳的密封压边做了凸筋结构，保证装配后的密封压紧力均匀分布。
