SJCAM SJ8 PLUS运动相机结构设计

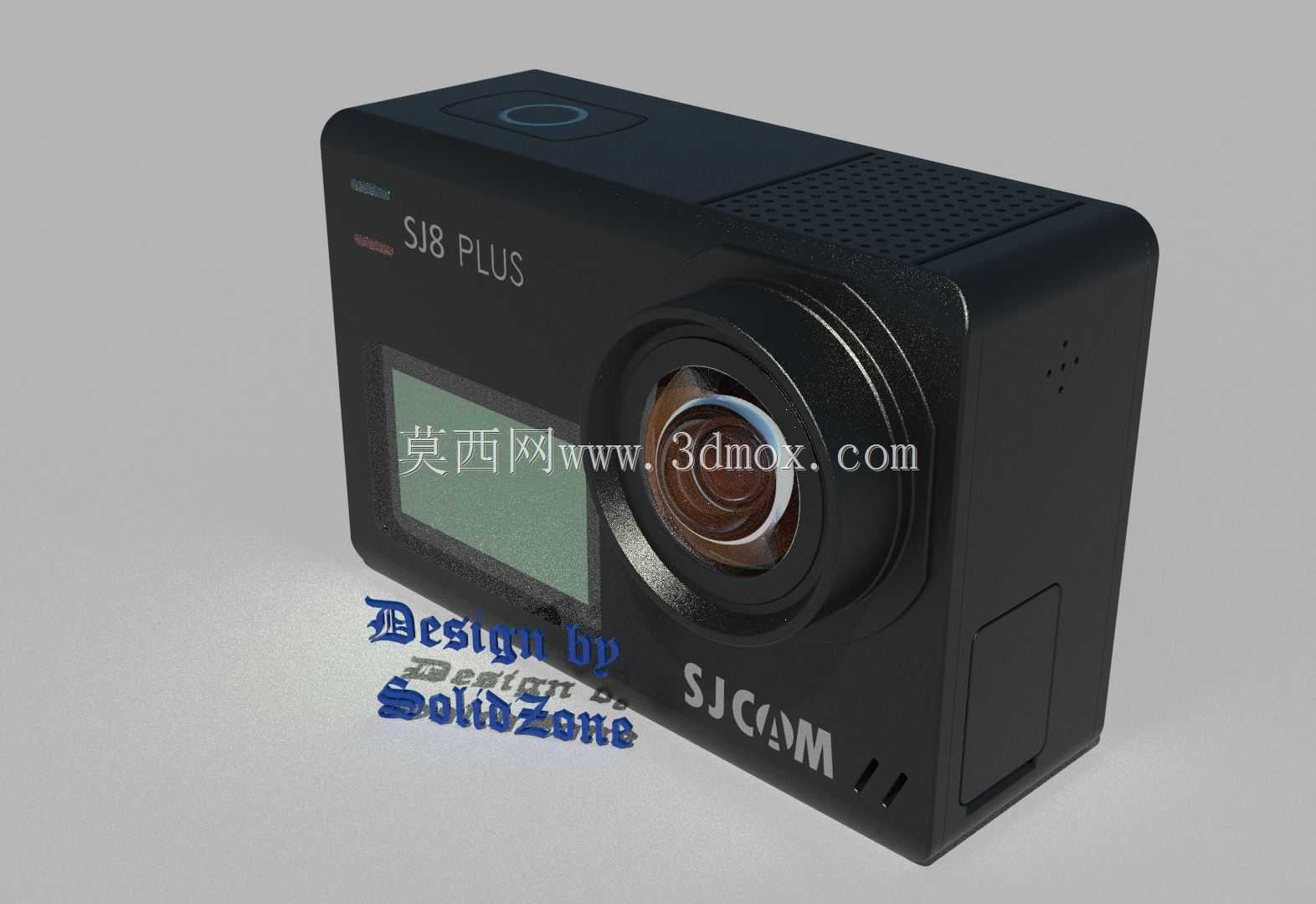

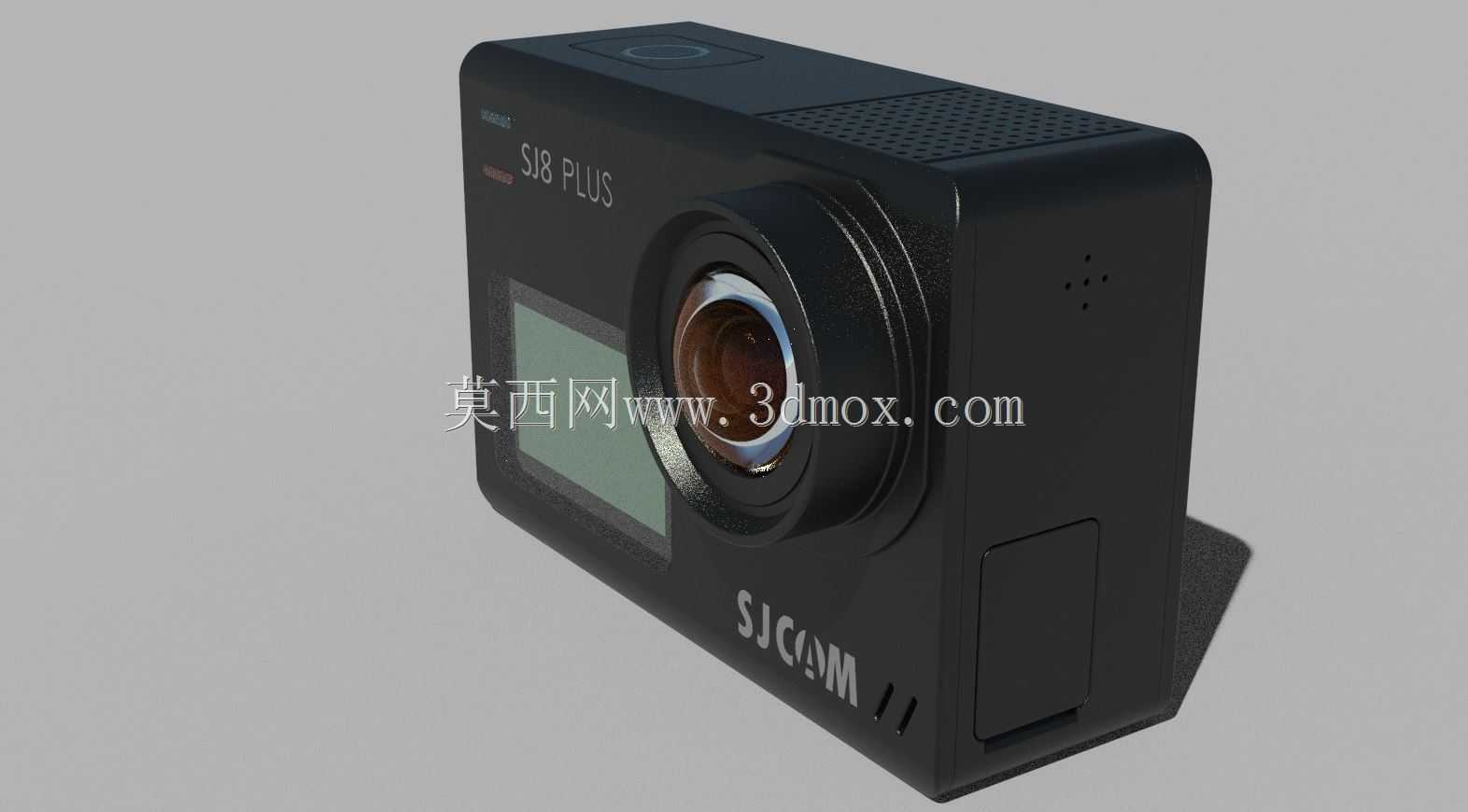

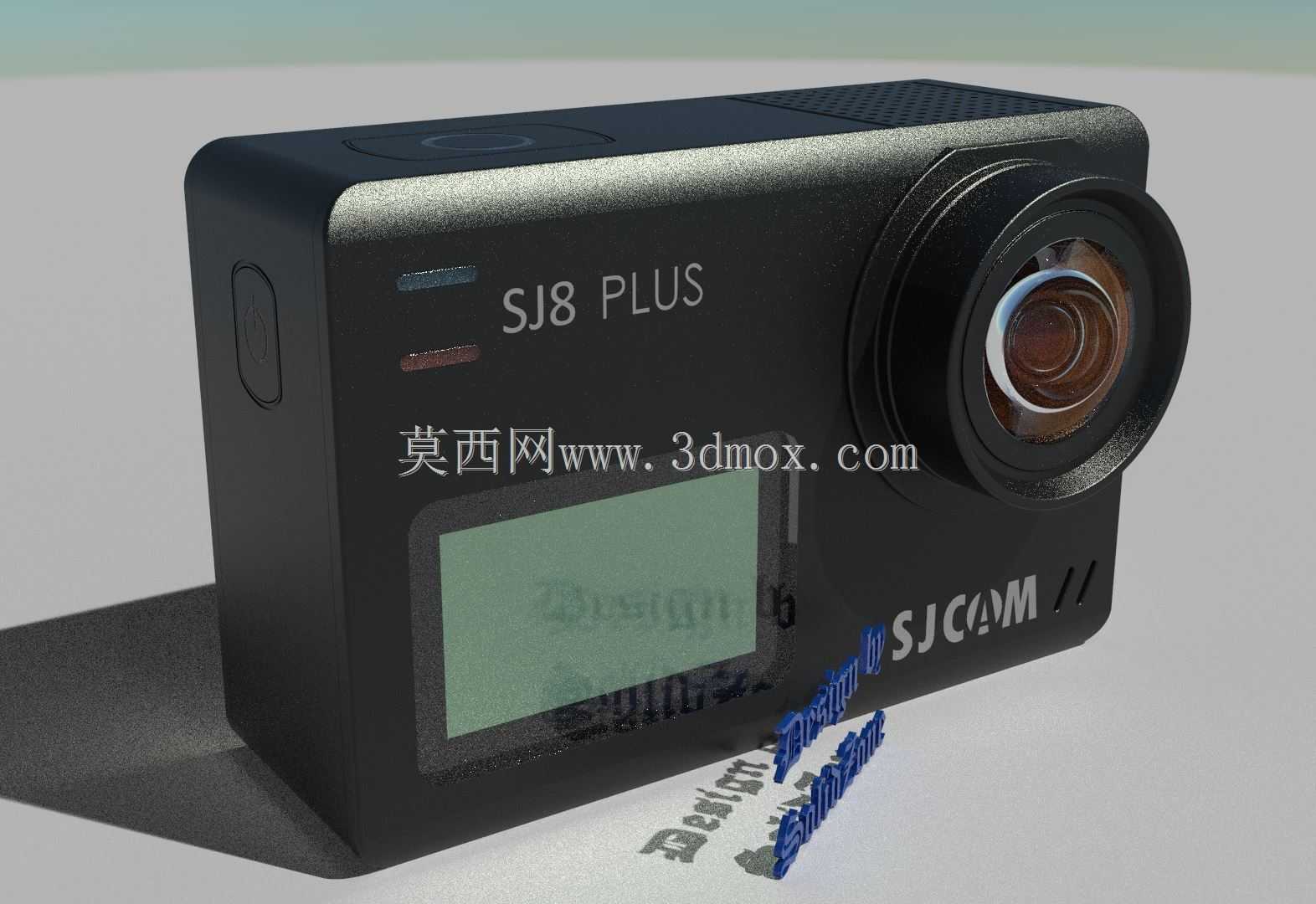

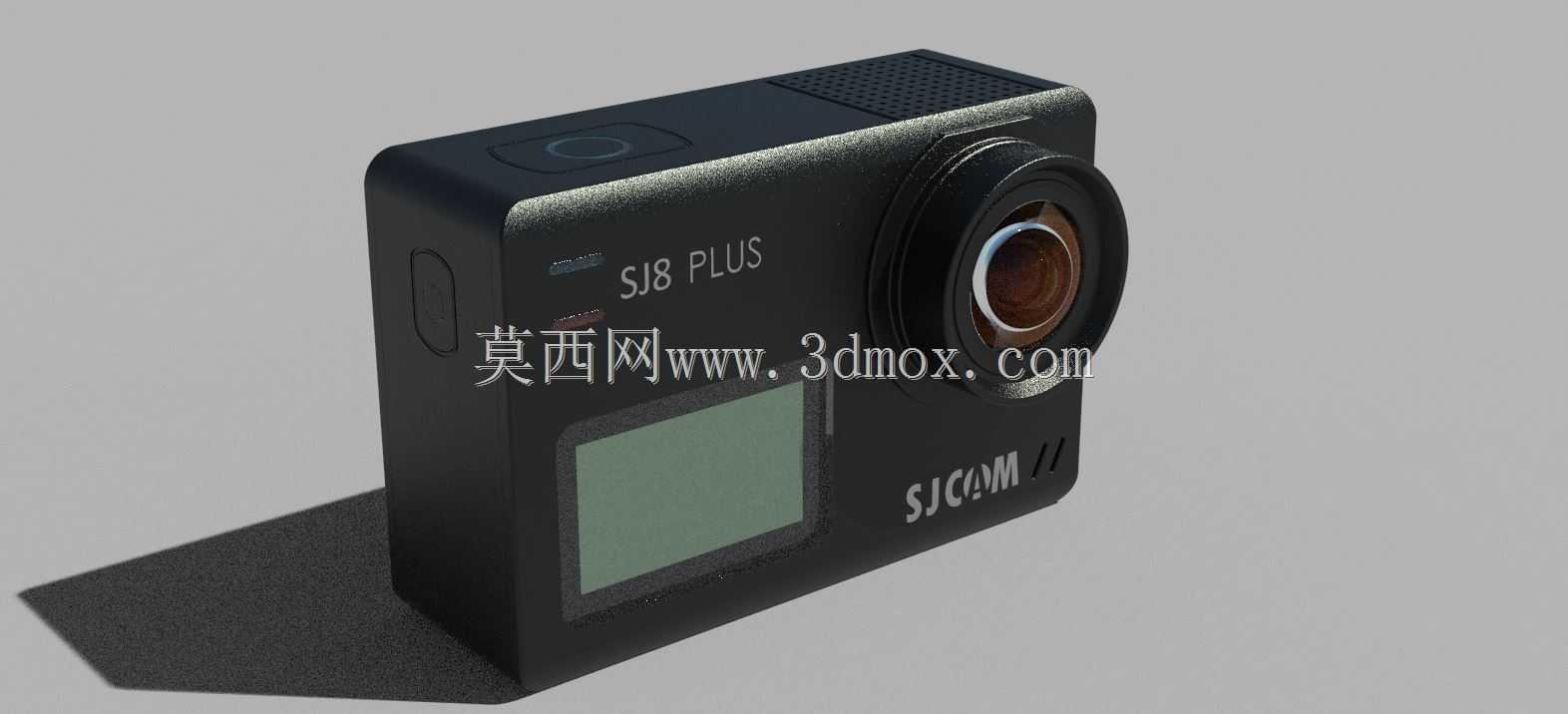

　　这款运动相机的三维结构设计，首先围绕户外极限场景的使用需求展开，机身采用方正紧凑的块体造型，边角做了小弧度过渡处理，既能够适配市面上绝大多数通用运动相机安装支架的卡位尺寸，也能在加装防水壳、保护边框等外接配件时，保证装配间隙控制在合理公差范围内，不会出现晃动松脱的问题。镜头部分做了突出式的镜筒结构设计，镜筒端面高出机身平面一定距离，即使相机正面朝下放置，也能避免镜头镜片直接接触接触面产生刮擦，同时镜筒外圈预留了标准滤镜安装螺纹位，可直接适配外接偏振镜、减光镜等摄影配件，不需要额外加装转接环。机身正面设置了一块小型前置显示屏，屏幕周边做了微凸的防护边框，当正面受到磕碰冲击时，冲击力会先作用在防护边框上，减少屏幕直接碎裂的风险，

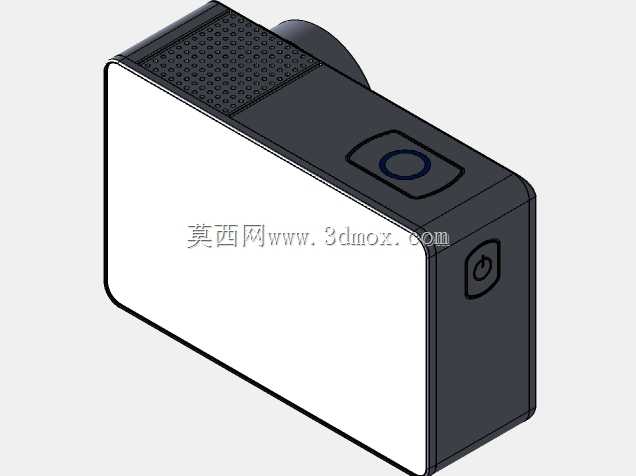

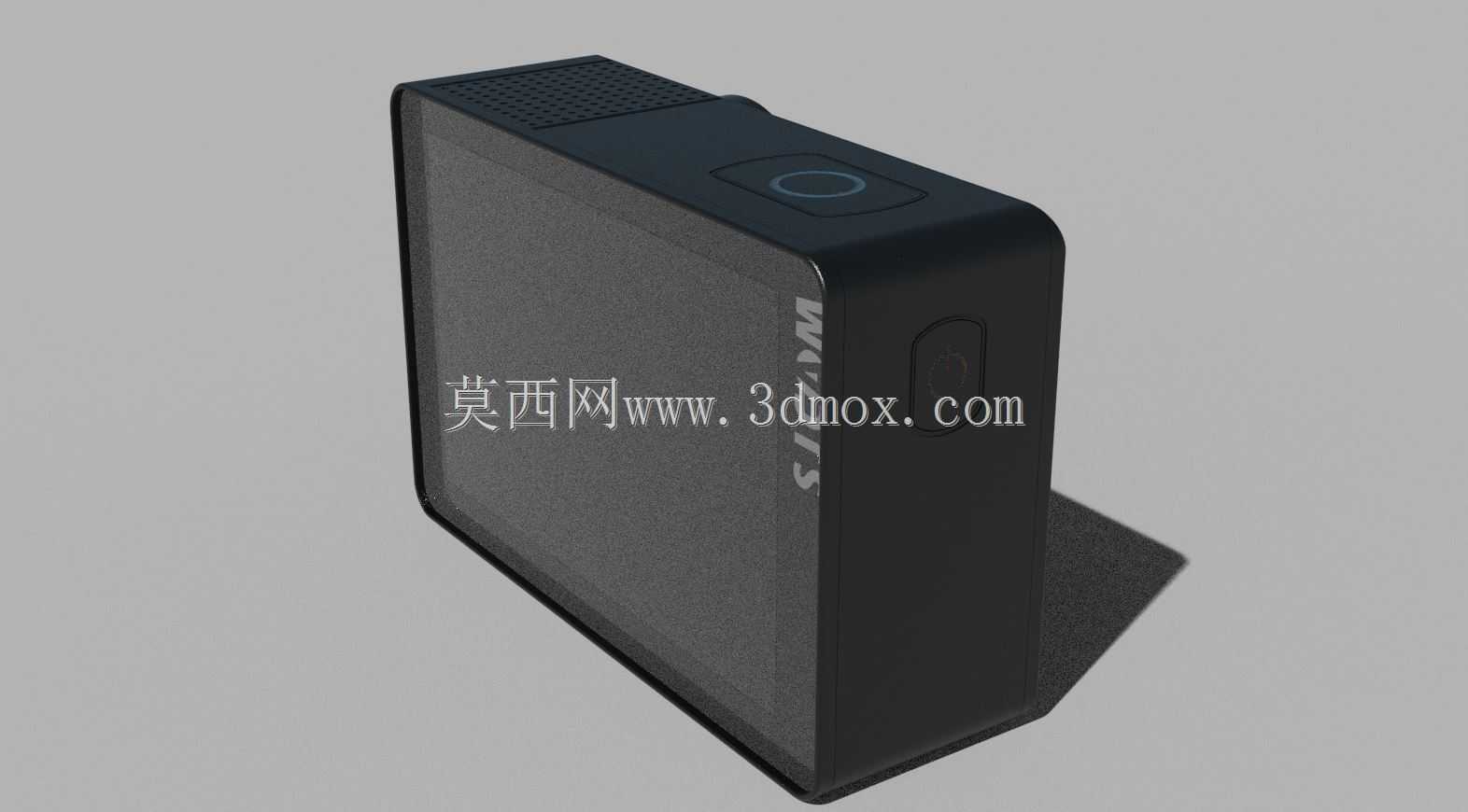

　　屏幕的显示区域刚好覆盖常用拍摄参数的展示需求，用户在自拍或者正向拍摄时可以直接观察构图与参数状态。机身顶部集成了模式切换与录制按键，按键的凸起高度经过反复调整，既保证戴薄款户外手套时也能清晰感知按键位置、准确触发操作，又不会因为凸起过高在收纳时被背包内其他物品误触。机身侧面设计了密封式的接口仓，仓盖与机身之间通过卡扣压紧防水胶圈，能够满足日常雨天、浅水环境下的防水使用需求，接口仓内集成了数据传输与充电接口，兼顾数据导出与续航补充的功能。机身背部是主屏幕的安装位，屏幕与机身中框的配合采用阶梯式卡位结构，装配时可以快速定位，同时配合背胶与卡扣实现屏幕的固定，减少螺丝的使用量，进一步压缩机身的整体厚度。机身内部的空间布局做了分层处理，

　　靠近镜头一侧布置图像传感器与镜头驱动模组，中部位置放置电池仓，电池仓周边做了加强筋结构，既能够提升机身整体的抗扭强度，也能在设备受到跌落冲击时，分散作用在电池部位的冲击力，降低电池变形的风险。主板部分布置在靠近屏幕的一侧，主板与屏幕、传感器之间的排线走线路径做了专门的固定槽设计，避免设备在剧烈晃动、震动场景下排线松脱导致的功能故障。机身表面的按键标识、品牌logo区域都做了下沉式的凹槽设计，后续做丝印或者激光雕刻标识时，能够保证标识位置精准，长期使用摩擦也不容易出现标识脱落的问题。整机的安装边界充分考虑了外接配件的兼容性，底部预留了标准的三脚架安装螺孔位置，螺孔周边做了金属嵌件加固，频繁拆装支架也不会出现螺孔滑牙的问题，机身两侧的卡位尺寸完全匹配通用运动相机的快装板规格，用户不需要更换原有配件就可以直接使用这款设备。
