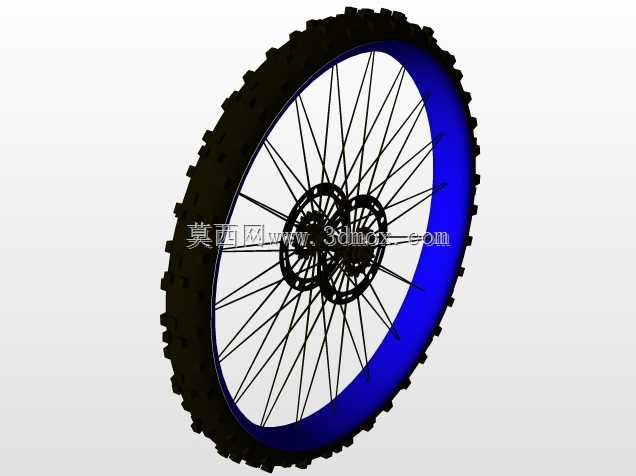

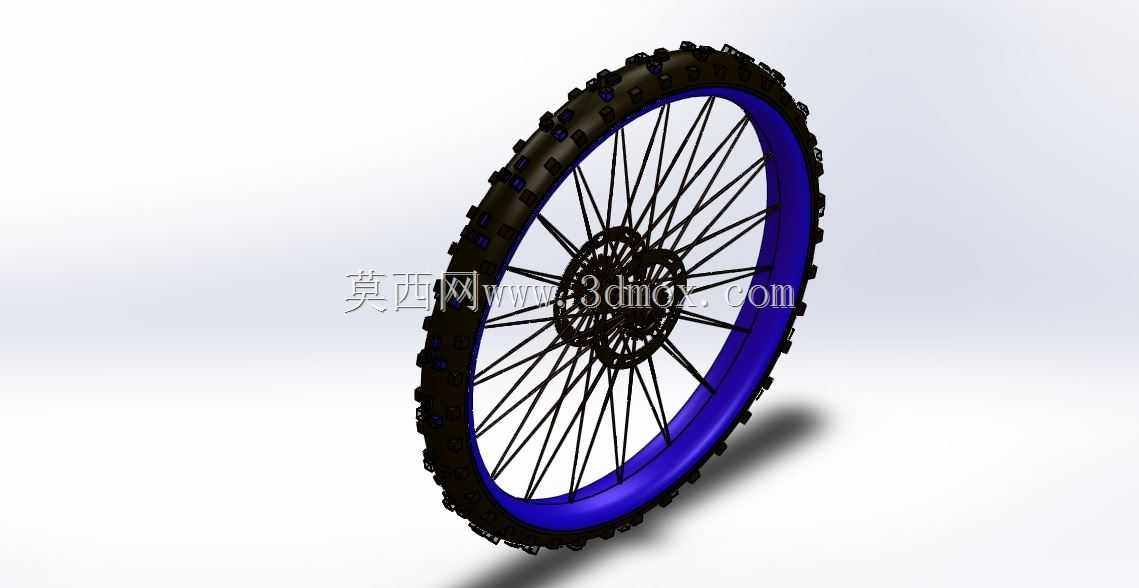

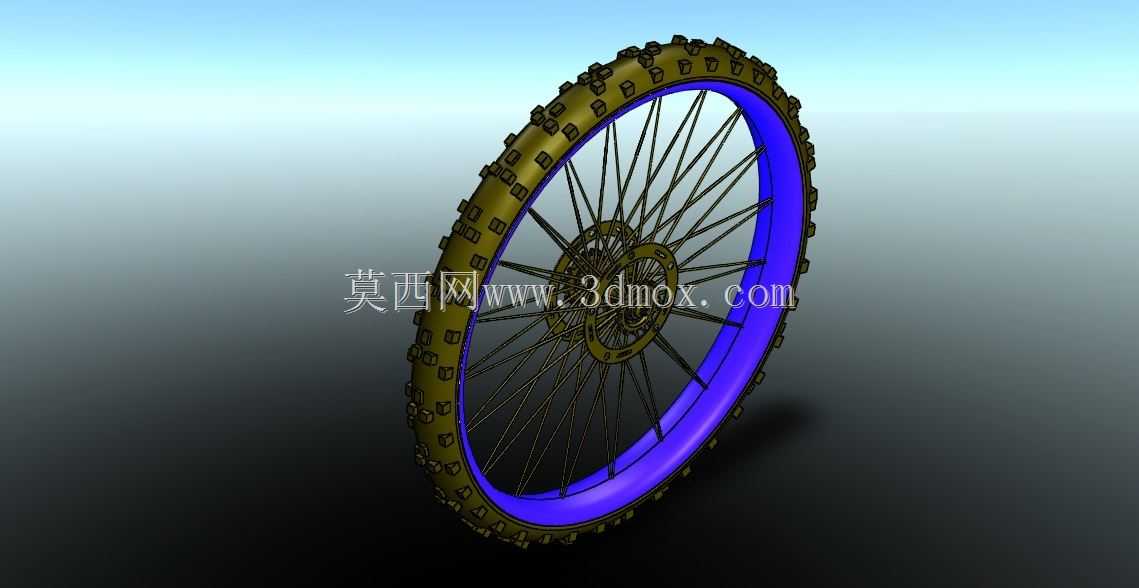

山地自行车辐条式越野车轮结构设计

这款轮组的设计首先锚定非铺装路面骑行的使用场景，针对山地骑行过程中遇到的碎石、坑洼、陡坡等复杂路况做了结构适配，可满足越野骑行、日常通勤代步、短途郊野骑行等多场景的使用需求，作为自行车行走系统的核心部件，直接承担整车承载、滚动导向、缓冲减震的核心功能。从结构设计逻辑来看，轮组采用经典的辐条张拉式结构，轮辋选用高强度铝合金材质的圈型结构，截面做了加厚处理，既能够降低轮组整体重量，又可以保证轮圈在受到侧向冲击、垂直载荷时的结构强度，避免越野过程中出现轮圈变形、失圆的问题。辐条采用等径高强度钢丝材质，通过交叉编法实现花鼓与轮辋之间的力传导，每根辐条的张紧度可通过条帽进行微调，保证轮组整体的圆度与动平衡性能，这种编法在应对纵向冲击时可以通过辐条的微小形变分散载荷，相比一体式轮组拥有更好的滤震效果，后期维护更换单根辐条的成本也更低。轮胎选用大颗粒块状越野胎纹，胎块之间留有较宽的排泥槽，在泥泞、松软土路骑行时可以快速排出胎面附着的泥土，保证轮胎抓地力，胎侧做了加厚防刺设计，能够降低碎石、荆棘刺破胎体的概率，轮胎与轮辋之间采用标准的卡接配合，适配常规山地车内胎或真空胎系统的安装需求。花鼓作为轮组的核心转动部件，内部采用标准轴承结构，安装轴径适配主流山地车前叉、后车架的开档尺寸，两端的安装定位台可保证轮组安装后与车架、前叉的同轴度，避免骑行过程中出现偏摆、蹭刹的问题。从安装边界来看，轮组整体外径适配常规26寸山地车车架的安装空间，轮辋宽度与轮胎充气后的截面宽度匹配普通山地车前叉的腿间距、后叉的开档宽度，不会出现安装干涉问题，碟刹安装座采用标准六孔规格，可适配市面上主流的碟刹制动系统，不需要额外做结构改装即可完成替换安装。在实际使用过程中，这款轮组的辐条结构可以在骑行时将路面传来的小幅振动通过辐条的微形变进行初步缓冲，配合越野轮胎的橡胶形变，能够有效降低传递到车架的振动，提升长距离骑行的舒适度，大颗粒胎纹在干土路、碎石路面的抓地表现优异，爬坡时可以避免轮胎打滑，制动时也能提供足够的摩擦力缩短制动距离。设计过程中对轮组的受力路径做了完整的仿真验证，垂直载荷从轮胎接触地面的位置传递到轮辋，再通过均匀分布的辐条分散传递到花鼓，最终传递到车架轴端，整个传力路径没有应力集中点，能够保证长期使用过程中的结构可靠性，不会出现局部应力过大导致的部件断裂问题。
