儿童款越野结构代步自行车三维设计

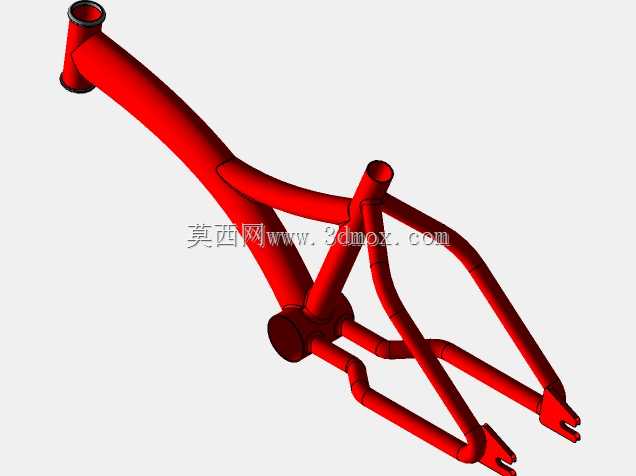

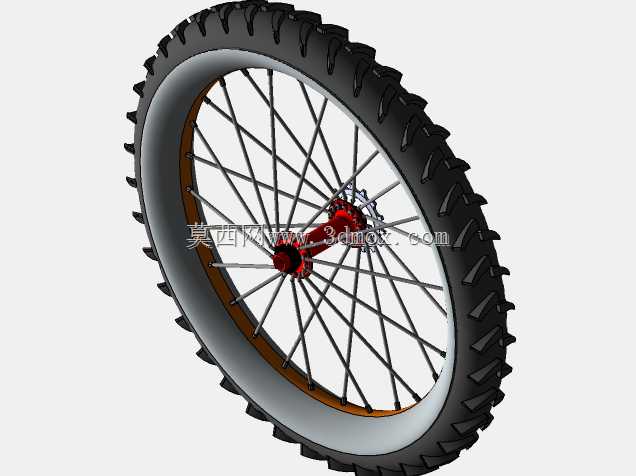

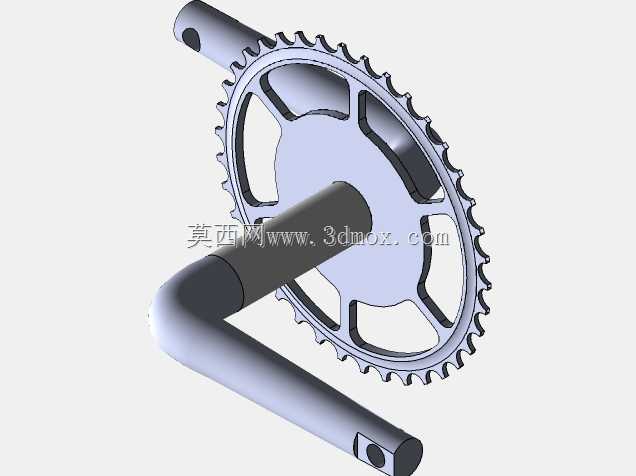

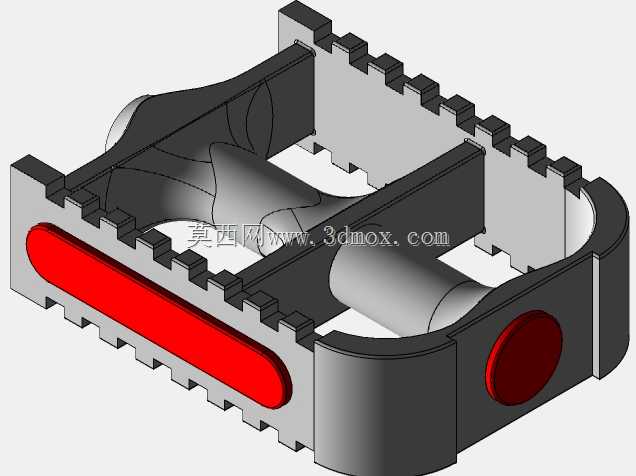

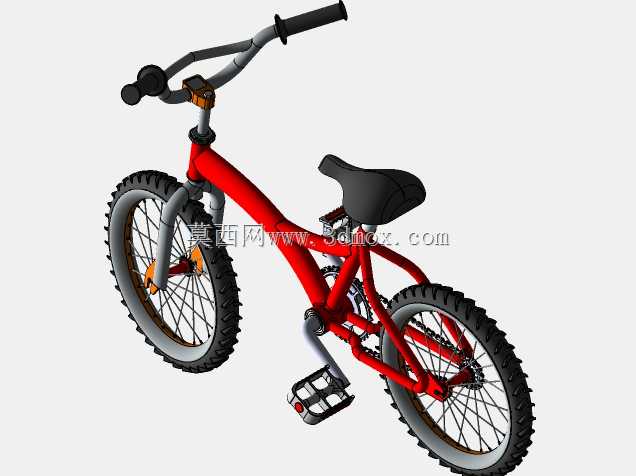

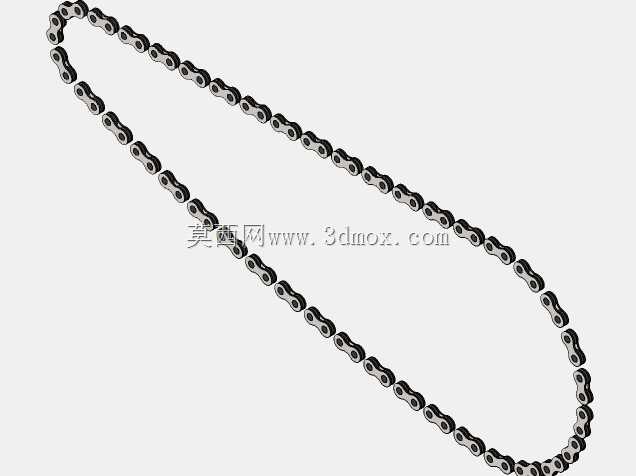

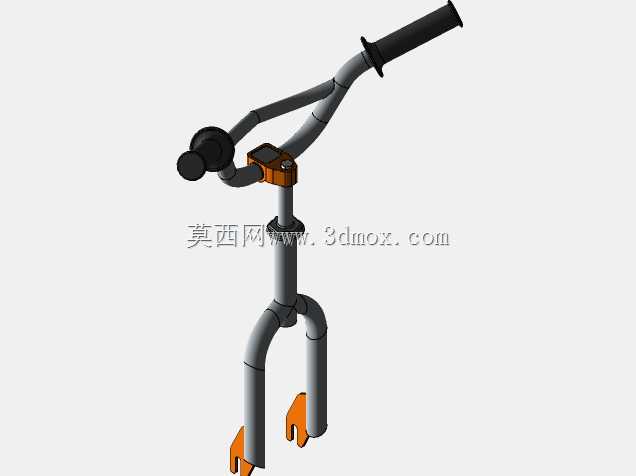

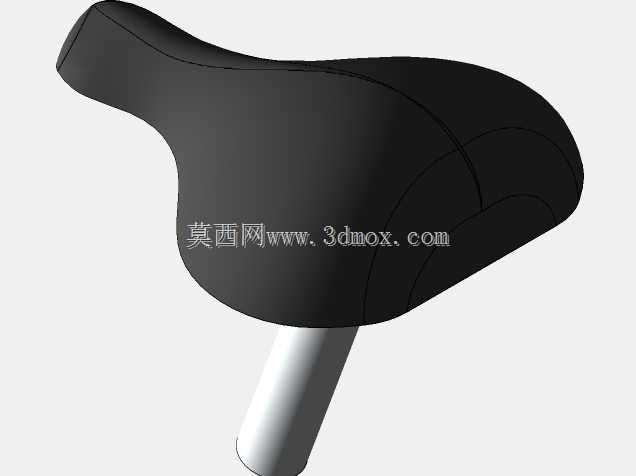

这款童车类自行车的三维建模，完全围绕低龄骑行者的使用场景搭建，日常可用于社区休闲骑行、郊野非铺装路面短途通行，适配6-10岁儿童的户外出行需求，既可以作为儿童练习骑行技巧的入门载具，也能满足日常短距离代步的实际使用需要。从功能特性来看，整车采用高跨接强度的菱形钢管车架，前叉配置了缓冲阻尼结构，能够过滤非铺装路面的细碎颠簸，搭配大颗粒深齿越野轮胎，在草地、砂石路等附着力较低的路面也能提供足够的抓地力，避免骑行过程中出现侧滑风险；车把采用小宽度燕把设计，握把位置做了防滑橡胶包覆，适配儿童较小的手掌抓握范围，刹车手柄的握距做了收窄调整，不需要过大的握力就能触发制动，提升骑行过程中的安全冗余；脚踏表面设置了凸起防滑齿，搭配带限位的脚踏转轴，避免儿童骑行时脚从踏板滑脱；鞍座采用加厚缓冲发泡结构，支撑角度可根据儿童腿长做前后、高低的无级调整，适配不同身高儿童的骑行姿态。设计过程中优先考虑了骑行姿态的人机工程匹配，车架五通位置的高度做了下沉处理，儿童在停车时可以轻松双脚触地，降低摔倒风险；传动系统采用单速齿比搭配全封闭链罩，避免儿童裤脚卷入传动结构，同时减少日常维护的工作量；轮组采用钢丝辐条搭配加厚轮圈，辐条张力做了均衡调校，能够承受儿童骑行过程中的跳跃、冲击载荷，不会轻易出现辐条松动、轮圈变形的问题。安装边界方面，整车装配完成后总长控制在1100mm左右，车把最大宽度520mm，鞍座最低位置离地高度550mm，整车整备质量控制在8kg以内，方便成年人搬运挪动；所有外露的结构件都做了圆角钝化处理，没有尖锐凸起，避免儿童磕碰受伤；车把两端的把堵做了防脱出设计，刹车线管走线全部沿车架内壁布置，不会出现线管剐蹭儿童肢体的问题。建模过程中所有零件都做了独立的参数化建模，车架管材的壁厚、轮圈的截面尺寸、辐条的排布角度都可以根据实际生产需求做参数调整，后续如果要衍生不同尺寸的童车产品，只需要调整对应零件的参数就能快速完成改型，不需要重新搭建整体装配结构；装配过程中预留了标准件的安装接口，轴承、螺丝、链条等通用件都采用市面常见的标准规格，后续生产时不需要单独开模定制非标零件，能够有效控制生产制造成本。
