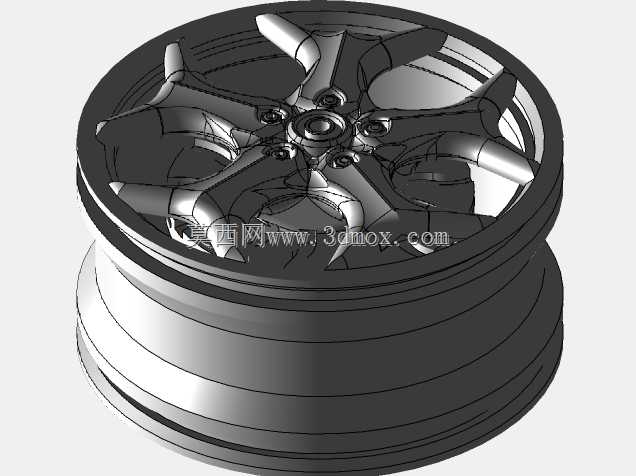

RC模型用五辐式铝合金轮毂结构设计

这款轮毂结构主要面向RC遥控模型车的改装与装配场景，区别于民用实车的钢制或铸造铝合金轮毂，模型级轮毂在结构强度与轻量化的平衡上有更严苛的要求，既要承受模型车高速行驶、急转、飞跃落地时的瞬时冲击载荷，又要尽可能降低转动惯量，提升动力响应速度与操控灵活性。从结构设计逻辑来看，采用五辐式分叉造型并非单纯追求外观效果，每一条轮辐都经过受力路径优化，从中心安装座向外延伸至轮辋边缘的过程中，辐条截面做了渐变处理，靠近中心座的位置截面厚度更大，能够分散螺栓锁紧时的压应力，避免安装时出现应力开裂，靠近轮辋的位置适当收窄，在保证辐条支撑强度的前提下减少非必要的材料堆积，降低整体重量。中心安装区域设置了五个螺栓定位孔，孔位同轴度公差控制在模型装配要求的范围内，能够匹配主流1/10比例RC模型车的轮轴安装规格，安装面做了平整化处理，与轮轴结合时不会出现偏摆，保证车轮转动时的动平衡表现。轮辋部分采用多层阶梯式结构，内侧的台阶用于卡装轮胎胎唇，能够保证橡胶轮胎充气或者装配后不会出现滑脱，轮辋边缘做了小角度的倒角处理，既可以避免装配轮胎时割伤胎体，也能减少模型车剐蹭赛道边缘时对轮辋的磕碰损伤。设计过程中优先考虑了装配兼容性，轮辋的宽度、中心孔直径、螺栓孔分布圆直径都严格匹配同级别RC模型车的通用安装边界，不需要额外修改转接件就能直接替换原厂轮毂。辐条背面做了轻量化的凹槽设计，在不降低结构刚性的前提下进一步削减冗余重量，同时凹槽的走向顺着应力传递方向布置，不会出现应力集中的薄弱点。实际使用场景中，这类轮毂既可以用于平跑RC模型的赛道竞速，也能适配越野RC模型的非铺装路面行驶，结构强度足以应对飞跃落地时的冲击，不会出现辐条断裂或者轮辋变形的问题。轮辋的内侧预留了配重块粘贴位置，玩家可以根据动平衡需求粘贴配重铅块，调整车轮转动时的震动量，提升高速行驶的稳定性。
