汽车风窗刮水器清洗泵结构设计

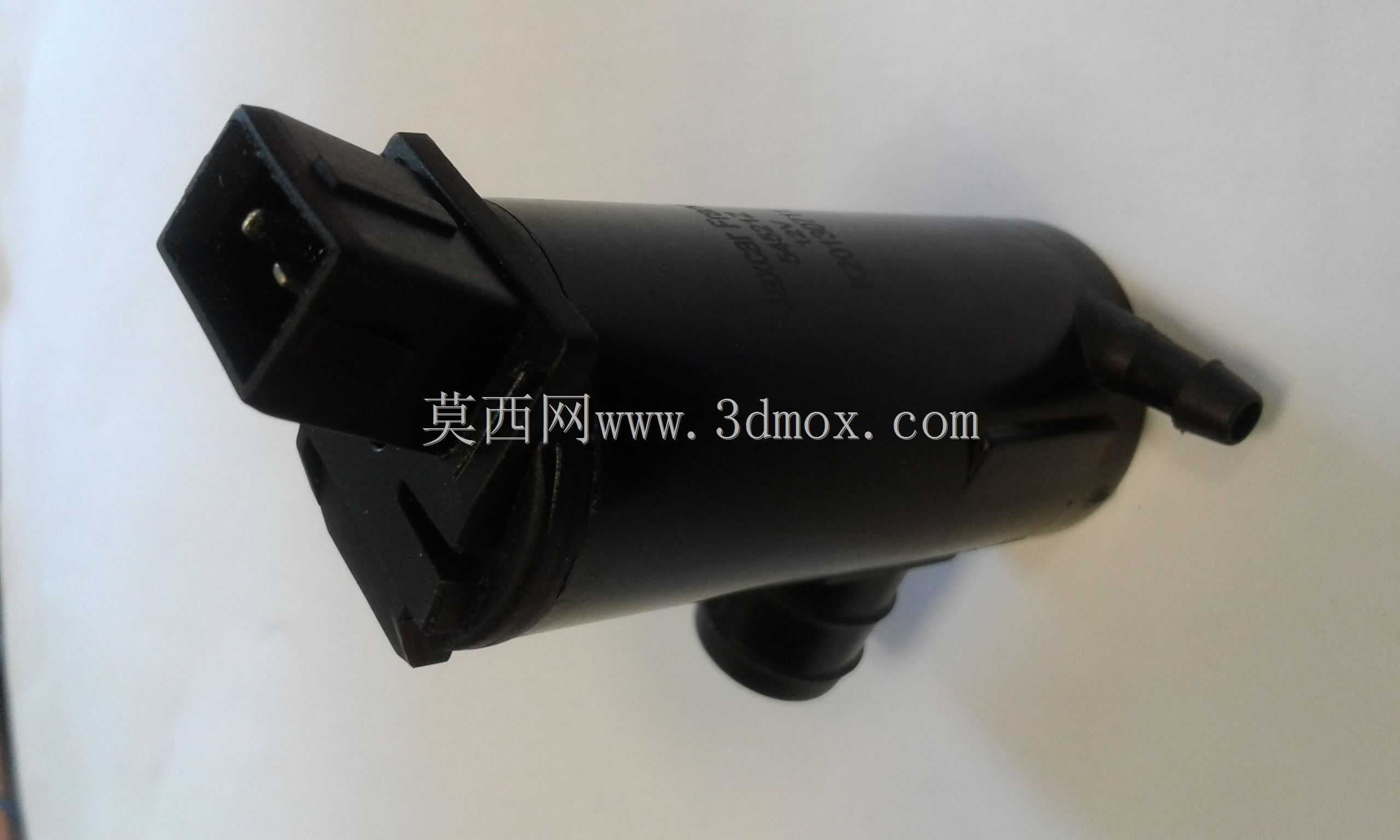

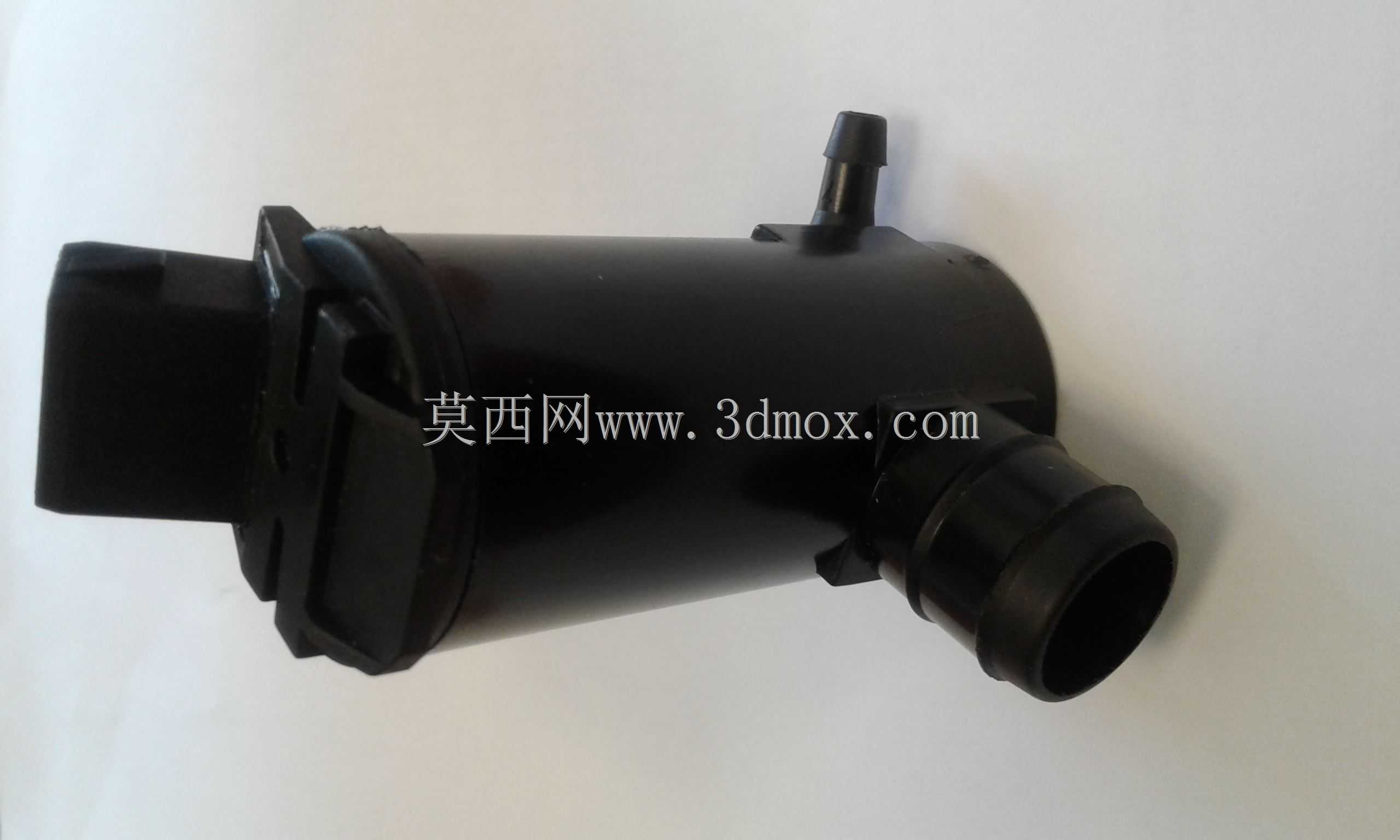

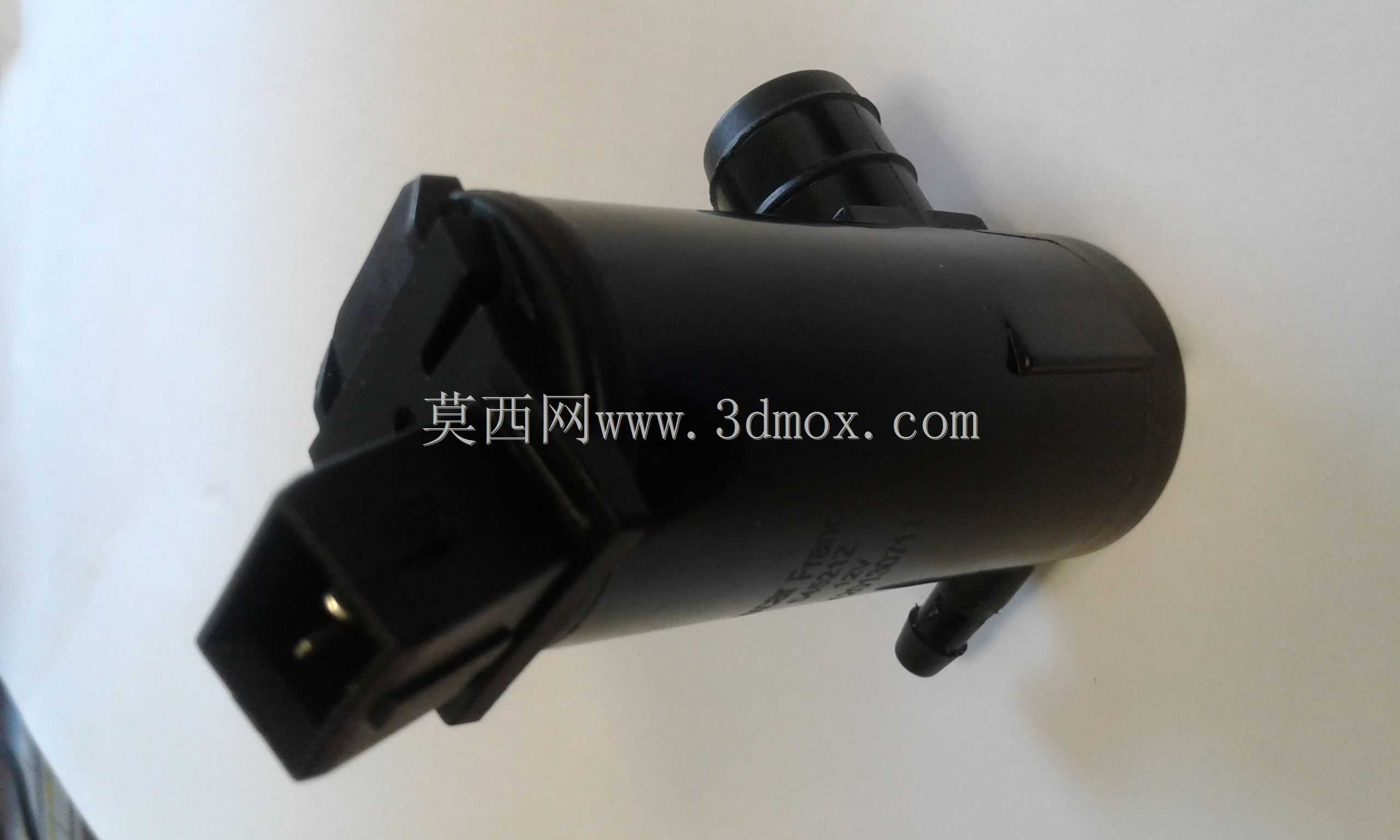

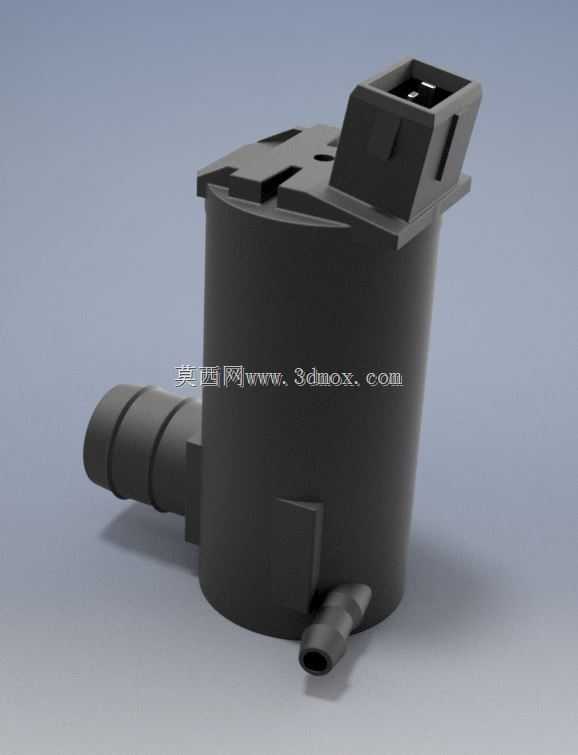

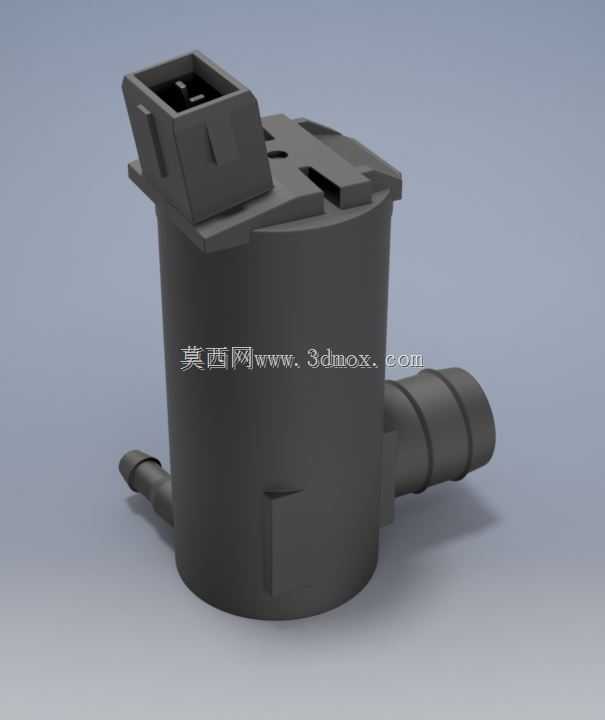

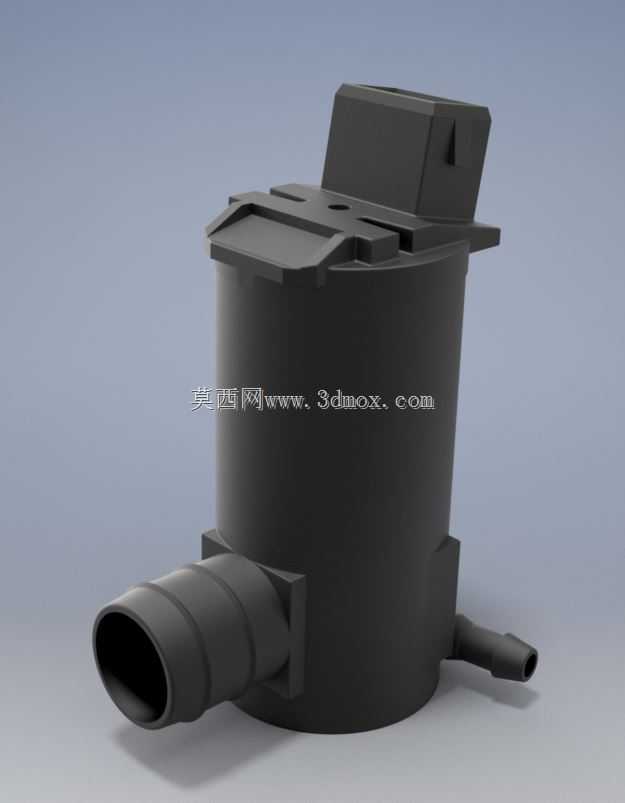

　　车载风窗清洗系统的核心动力部件，这款清洗泵的结构设计完全围绕整车前舱的安装约束展开，首先考虑的是乘用车前舱的紧凑布局，泵体采用侧置出液接口与顶部电气接插的正交布局，能够直接卡接在洗涤液壶的预留安装位上，不需要额外设计转接支架，减少整车装配的零件数量与工序步骤。从实际使用场景出发，该泵主要负责将储液壶内的风窗洗涤液加压输送至风窗喷嘴，配合刮水器胶条的往复运动，清除风挡玻璃表面的灰尘、虫胶、路面积水溅附的泥污，保证驾驶视野清晰，在雨雪天气、长途高速行驶、非铺装路面通行的工况下，泵的启停响应速度直接决定了视野恢复的效率，因此设计时将叶轮腔的容积做了优化，缩短泵启动后到喷嘴出液的响应间隔，避免干刮损伤玻璃与胶条。结构设计上，

　　泵体外壳采用耐洗涤液腐蚀的工程塑料材质，一体注塑成型的壳体减少了密封接缝数量，仅在出液接口与电机腔体的衔接处设置径向密封槽，搭配O型密封圈实现静密封，能够长期耐受洗涤液中的醇类成分、高低温交变环境，不会出现壳体开裂、密封失效漏液的问题。顶部的电气接插件采用防错插结构，接插方向与整车线束的走向匹配，装配时不需要刻意调整线束角度，插合后自带锁止结构，车辆行驶过程中的振动不会导致接插件松脱断电。侧置的出液接口采用竹节式倒刺结构，能够与橡胶输水软管实现可靠过盈配合，不需要额外加装卡箍就能承受泵输出的液体压力，不会出现软管脱开、压力泄漏导致喷嘴喷射压力不足的问题。安装边界方面，泵体的径向最大尺寸适配多数A级、B级乘用车洗涤壶的安装孔位公差，

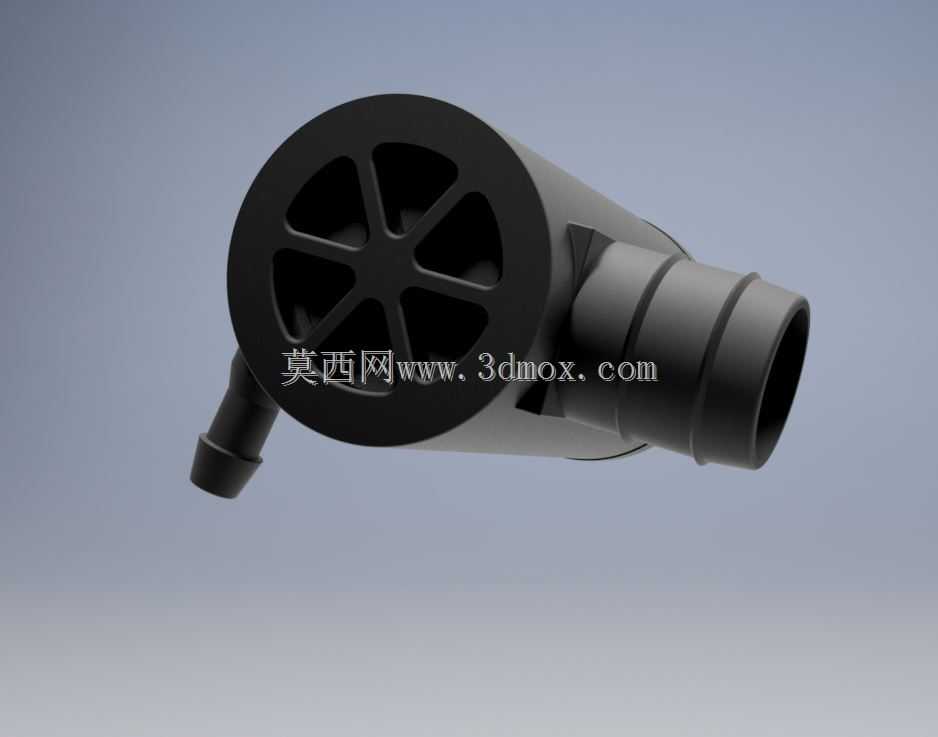

　　插入式的安装方式依靠壳体上的弹性卡爪实现轴向固定，装配时只需要将泵对准安装孔推入，听到卡爪锁止的声响即可完成安装，拆卸维护时只需要按压卡爪就能拔出泵体，不需要拆解周边其他前舱部件，售后维修的便利性较高。叶轮部分采用离心式结构设计，匹配低压直流车载电机的输出特性，在12V车载供电电压下能够输出稳定的液体压力，保证喷嘴喷出的洗涤液能够覆盖风挡玻璃的刮刷区域，同时叶轮的动平衡做了调校，泵运转时的振动与噪音控制在整车NVH要求的范围内，不会在驾驶舱内产生明显的工作噪音。电机腔体与叶轮腔之间采用旋转动密封结构，能够阻挡洗涤液渗入电机内部，避免电机短路烧毁，延长部件的使用寿命，整体结构没有冗余设计，所有结构特征都服务于安装便利性、使用可靠性、工况适应性这几个核心需求，完全符合车载零部件的设计验证标准。
