自行车后悬架螺旋弹簧减震结构

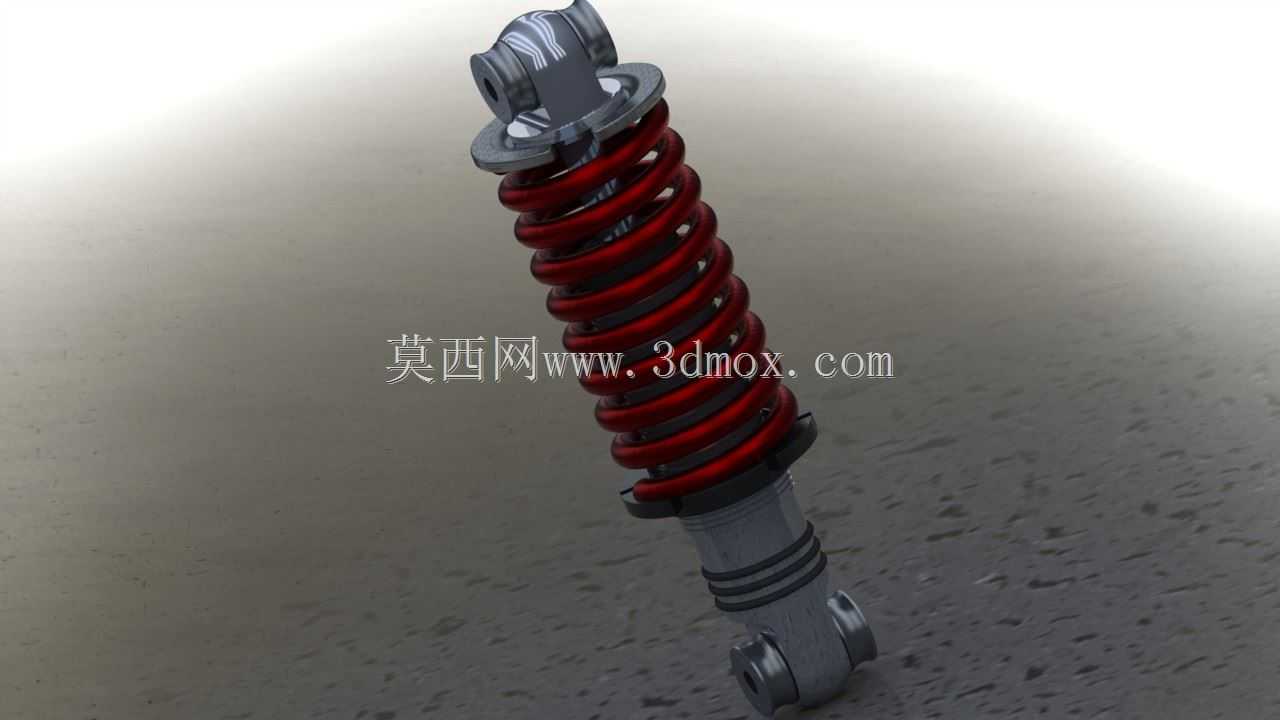

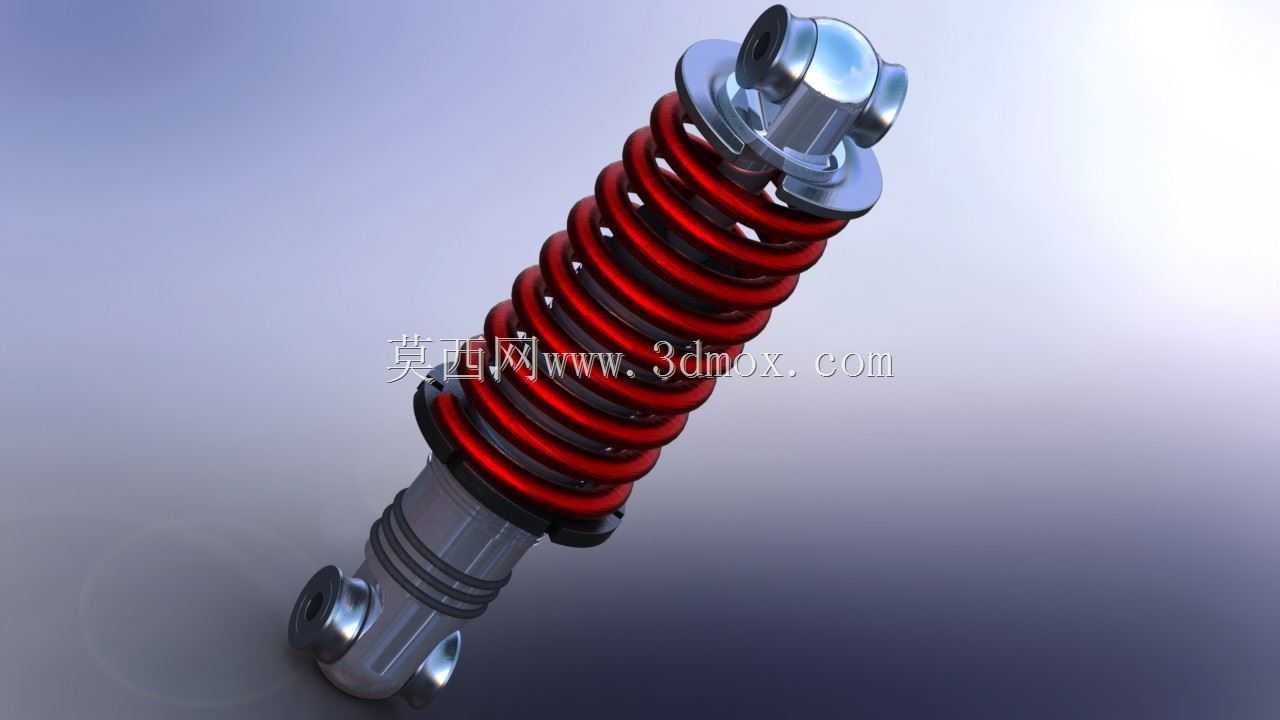

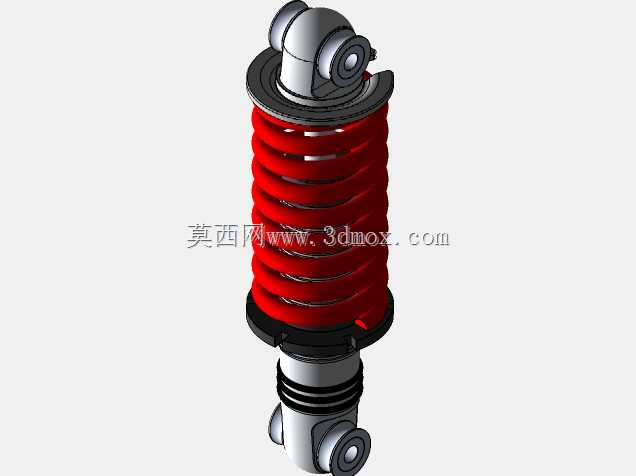

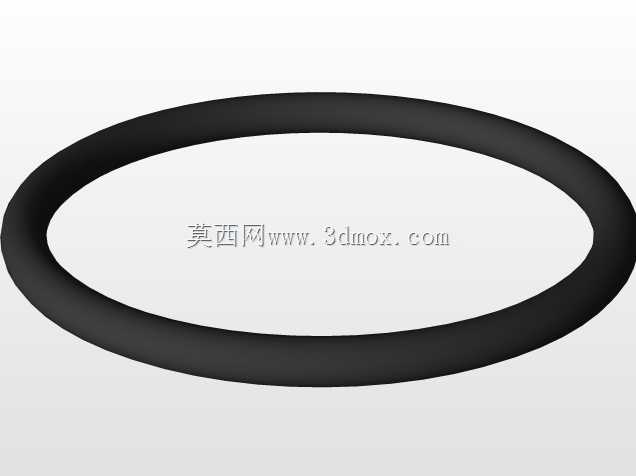

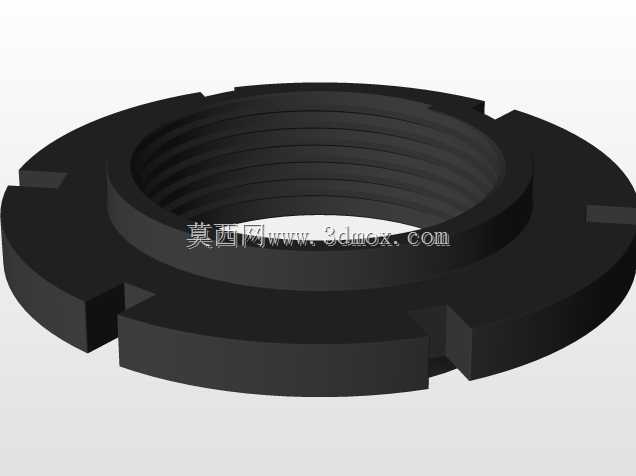

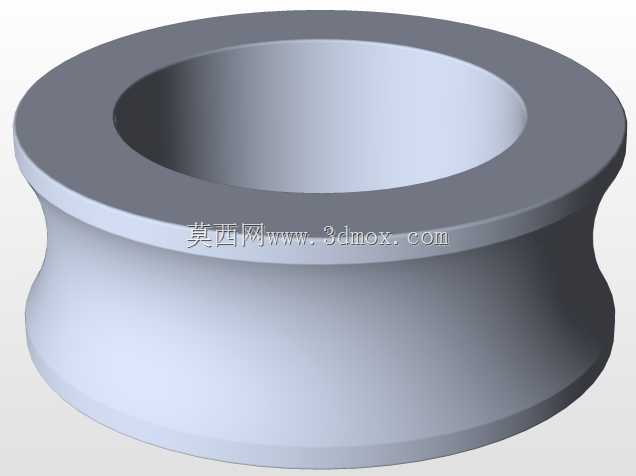

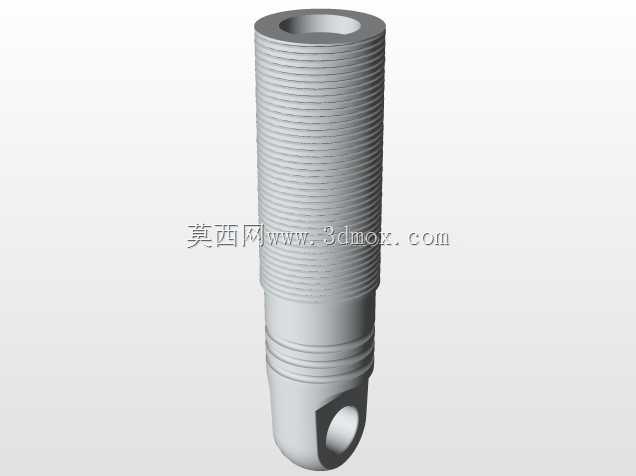

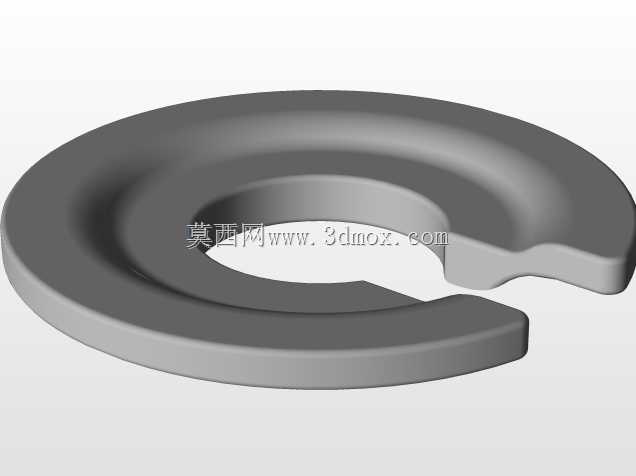

该结构应用于山地车、越野自行车等非铺装路面骑行的后悬架系统，核心作用是吸收后轮传递的路面冲击，过滤颠簸路段产生的高频振动，避免刚性冲击直接传递至车架与骑行者，既提升骑行过程的操控稳定性，也能降低长期颠簸对车架连接部位的疲劳损伤。从功能实现逻辑来看，该减震组件采用螺旋弹簧与阻尼筒体同轴集成的布局，外部红色螺旋弹簧承担主要的承载与回弹复位作用，内部阻尼筒体负责约束弹簧的往复伸缩速率，避免弹簧受冲击后出现多余的余振，保证车轮在经过凸起或凹陷路面后能快速贴附地面，不会出现弹跳失稳的情况。设计过程中优先考虑了安装适配性，上下两端均采用球铰式连接结构，可适配不同管径的自行车后三角车架安装位，允许安装面存在小角度的偏转误差，降低车架焊接定位的精度要求；连接端的铰接孔尺寸匹配常规自行车后悬架的连接销轴规格，安装时无需额外加工转接件即可完成装配。外形尺寸方面，整体压缩状态下的总长适配主流硬尾改软尾、全避震自行车的后悬架安装空间，弹簧外径控制在合理范围，不会与后轮、车架后下叉产生运动干涉，伸缩行程覆盖日常越野骑行遇到的常规冲击位移量，既不会因行程过短导致冲击触底，也不会因行程过长造成踩踏时的动力泄力。结构细节上，弹簧两端设置了环形限位挡片，避免弹簧受侧向力时出现偏移脱出，阻尼筒体外部设置了多道密封环槽，可阻挡骑行过程中泥水、沙尘进入筒体内部，延长阻尼结构的使用寿命，筒体表面做了硬质氧化处理，耐受飞石击打与日常摩擦损耗。建模过程中对弹簧的螺距、丝径做了参数化设定，可根据不同载重需求调整弹簧刚度，适配通勤、越野、速降等不同骑行场景的减震需求，所有安装位的配合尺寸均按照行业通用公差设定，可直接导出工程图用于零部件加工或装配校验。
