带剖面结构展示的网球三维造型设计

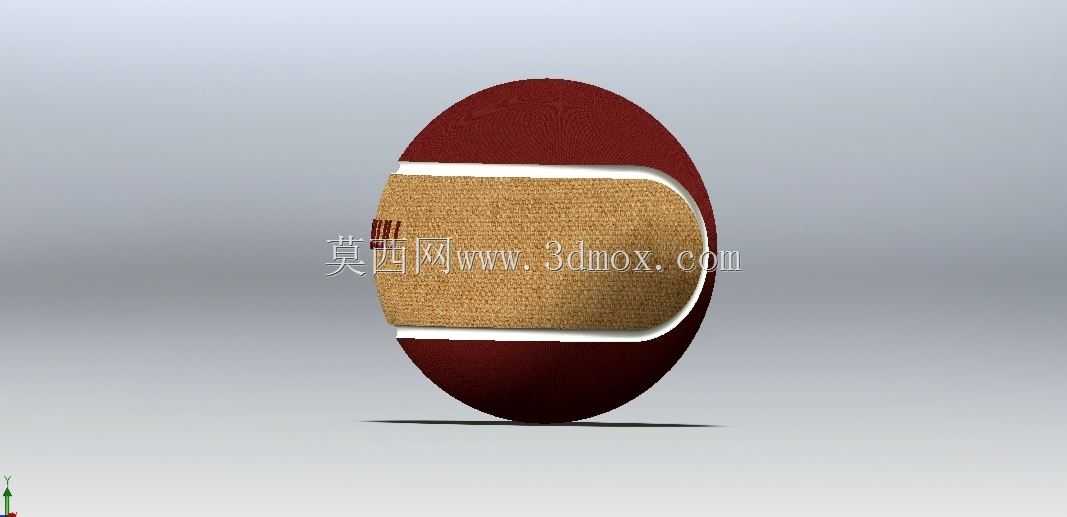

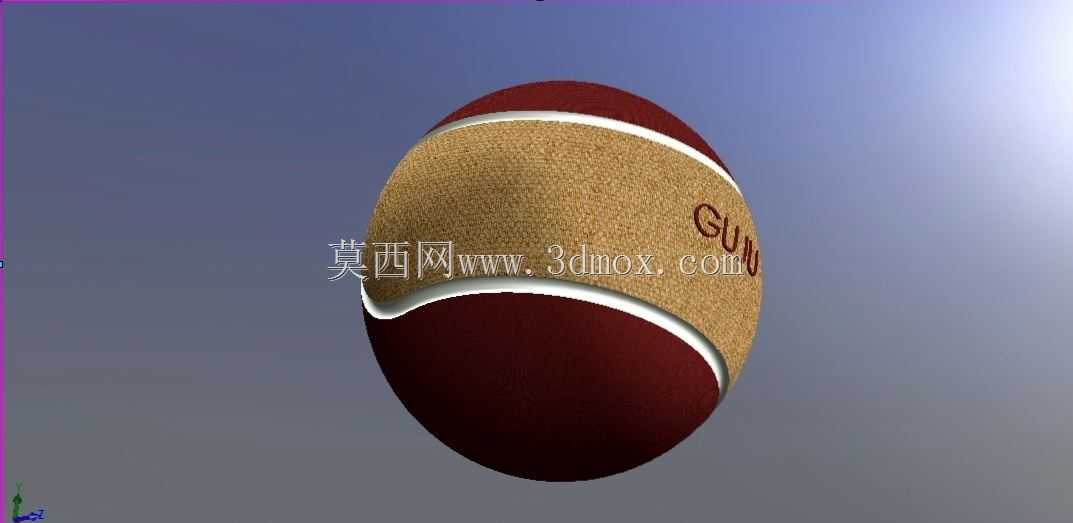

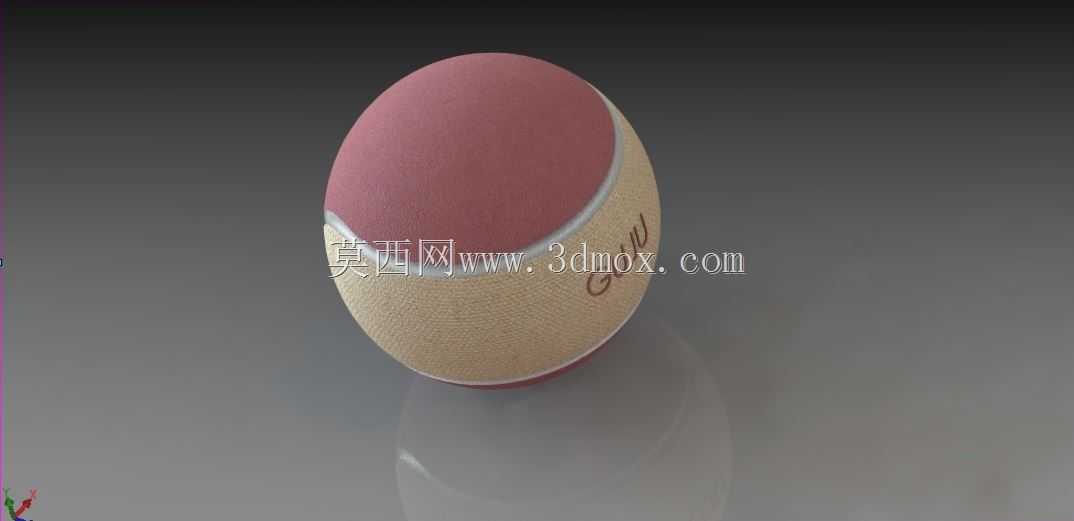

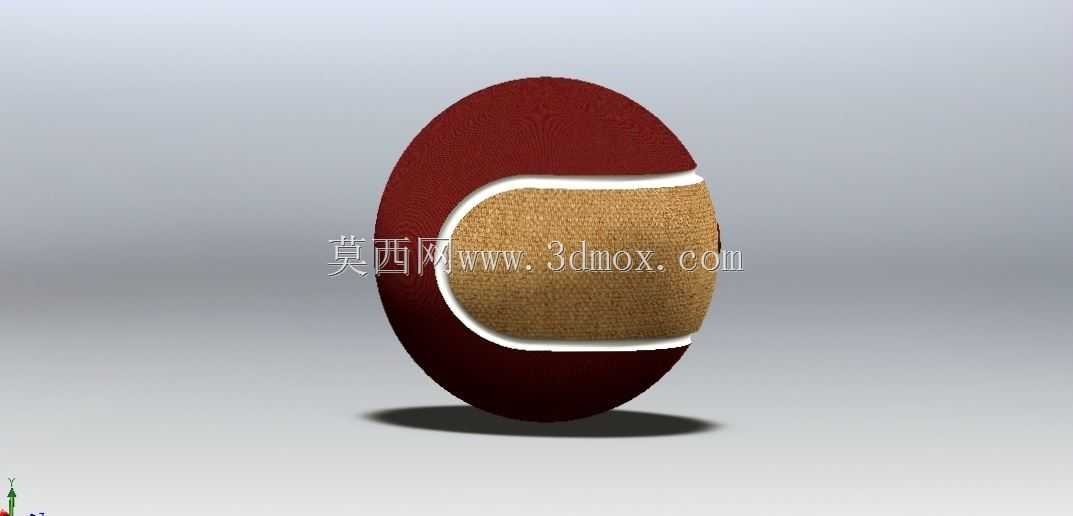

做体育器材配套结构设计时，常需要还原球类产品的真实内外结构，这款网球模型采用半剖展示形式，能直观呈现网球从外覆毛毡层到内部橡胶内胆的分层结构，方便做运动器材展示、教学演示或者周边产品配套设计时直接调用。日常做体育用品展陈的交互场景搭建时，这类带剖面的模型比整球模型更有展示优势，能让观看者快速理解网球的内部构造，不用额外做拆解动画就能传递结构信息。从设计思路上看，建模时先以旋转特征构建椭球形的橡胶内胆基体，内胆的弧度控制贴合真实网球的形变特性，常规网球受压后会产生15%左右的形变，建模时的曲面曲率参考了真实网球的受压回弹参数，保证外形还原度。内胆外侧的缝线结构采用扫描特征构建，真实网球的缝线是突出球面1mm左右的橡胶嵌条，外覆毛毡层做了分块处理，两块毛毡的拼接边界完全贴合缝线走向，毛毡表面做了细微的凹凸纹理处理，模拟真实毛毡的织物质感，半剖位置的切面做了平整处理，能清晰区分内胆、缝线、毛毡三个不同结构层的边界。从尺寸边界来看，模型整体直径控制在65mm到68mm之间，符合标准网球的尺寸规范，不管是做1:1的实物配套结构验证，还是做缩放后的展示场景搭建，都能直接调整比例使用，不需要重新做曲面重构。实际应用中，这类模型除了用于体育教学的结构演示，还能用于网球发球机、网球收集器等周边设备的结构适配设计，做发球机的拨轮间隙设计时，可以直接调用该模型做干涉检查，验证拨轮弧度与网球球面的匹配度，避免出现卡球、发球轨迹偏移的问题；做网球训练器的绑带结构设计时，也能通过模型表面的曲率数据，调整绑带的贴合弧度，保证绑带固定后不会轻易脱落。建模时的分层结构也方便后续做材质渲染，不同结构层可以单独赋予材质参数，内胆的橡胶材质、缝线的硬质橡胶材质、外覆的毛毡材质都能单独调整粗糙度、反光度参数，不管是做产品宣传渲染图，还是做VR交互展示场景，都能快速调出真实的视觉效果。做球类产品的结构改进设计时，这类带剖面的基准模型也能作为设计基底，比如调整内胆壁厚验证回弹性能、改变毛毡拼接方式验证耐磨性能时，都可以在现有模型基础上直接修改参数，不用从零开始构建曲面，能大幅缩短前期建模的时间成本。
