多连杆联动六足仿生行走机构设计

项目分类:3D模型 发布时间:2021-10-25 ID:341916
  • 多连杆联动六足仿生行走机构设计
  • 多连杆联动六足仿生行走机构设计
  • 多连杆联动六足仿生行走机构设计
  • 多连杆联动六足仿生行走机构设计
  • 多连杆联动六足仿生行走机构设计
  • 多连杆联动六足仿生行走机构设计
  • 多连杆联动六足仿生行走机构设计
  • 多连杆联动六足仿生行走机构设计
  • 多连杆联动六足仿生行走机构设计
  • 多连杆联动六足仿生行走机构设计

这款六足行走机构的设计,核心围绕单动力输入实现多足协同步态的需求展开,最初的设计出发点是面向狭小空间巡检、小型探测场景的移动载体需求,这类场景下轮式结构越障能力不足,履带式结构转弯半径偏大且易卡滞细小杂物,多足行走的构型刚好能弥补这类短板。

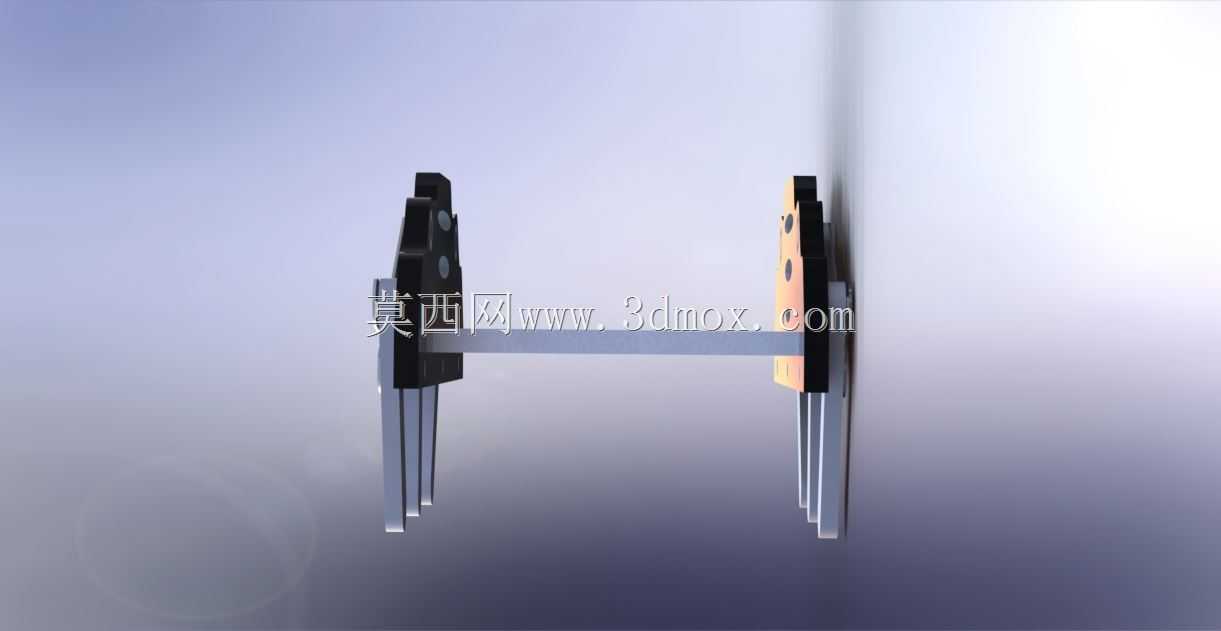

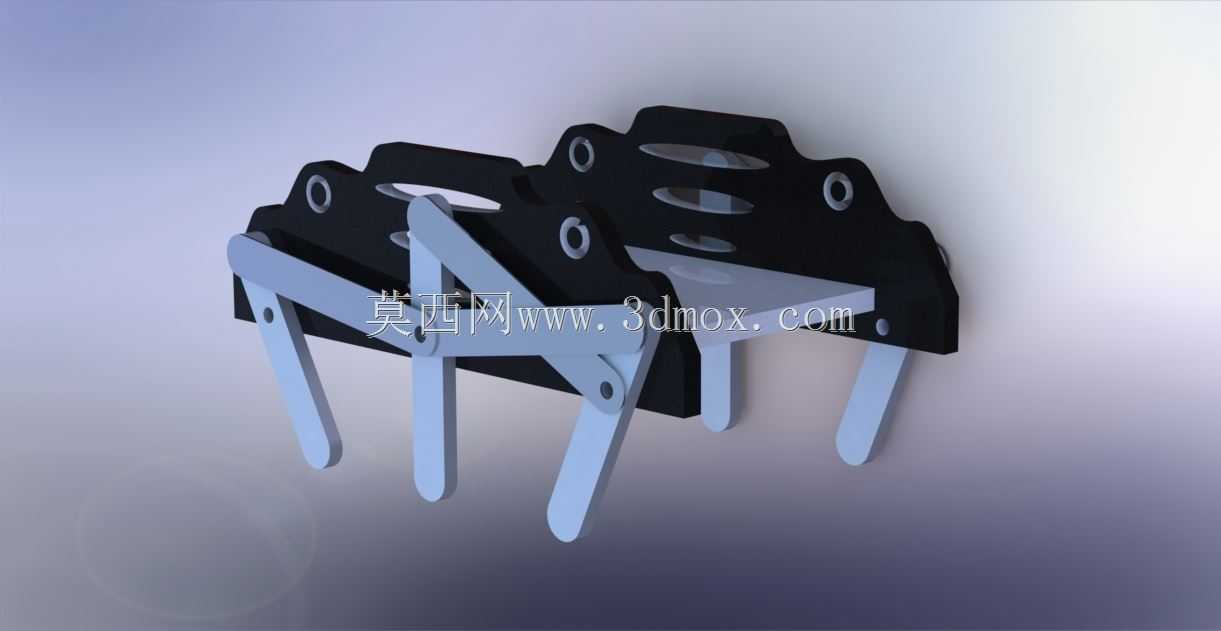

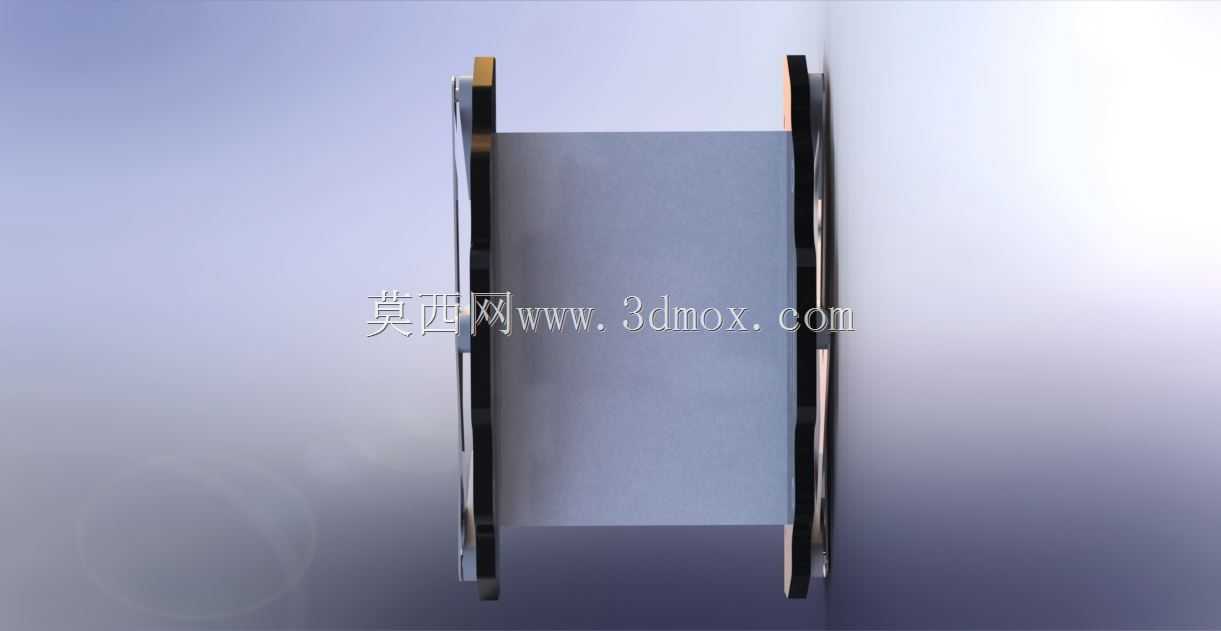

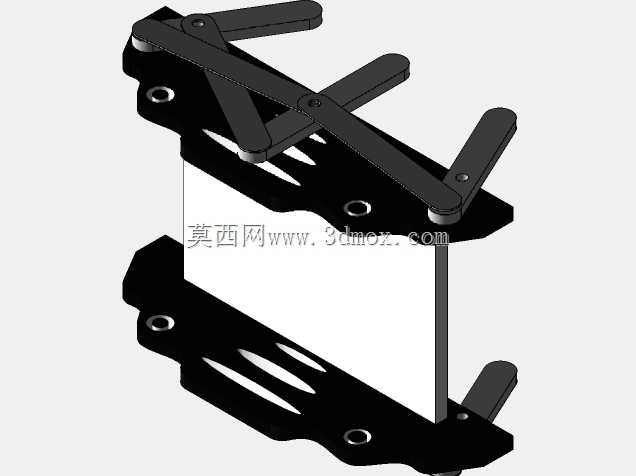

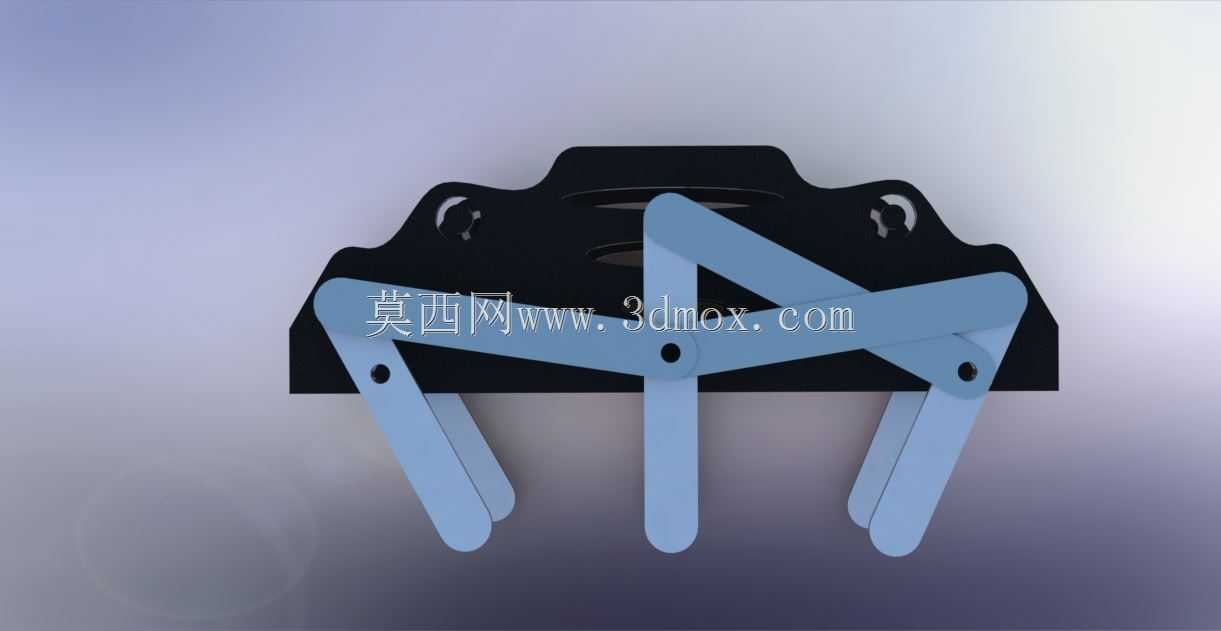

从结构布局来看,三组足端构件沿机身中轴对称布置,中间位置的动力输入轴直接连接中间一组腿的传动连杆,通过连杆间的铰接点位约束,将单轴的旋转运动转化为三组腿的交替抬升、前摆、落位、后蹬动作,不需要为每条腿单独配置驱动源,大幅降低了整体结构的重量与控制复杂度。设计过程中特意调整了各连杆的铰接孔位间距,将足端的运动轨迹优化为类椭圆路径,抬升阶段足端高度足够越过不低于自身机身厚度1/3的障碍物,落地阶段足端轨迹接近水平,能保证行走过程中机身的上下起伏幅度控制在较小范围,避免搭载的探测元件出现过度晃动。

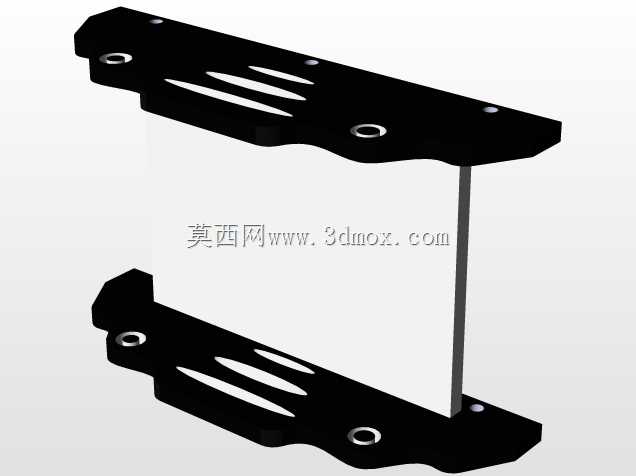

安装边界方面,机身主体的安装平面预留了通用的螺孔阵列,可直接搭载小型控制板、电池模组与传感元件,足端做了圆弧过渡处理,接触硬质地面时不会出现应力集中导致的连杆变形,在平整硬质路面行走时,单步跨距经过测算可达到足长的三分之二,移动效率远高于同尺寸的蠕动式行走机构。

实际应用中,这类结构可直接适配管道内部巡检作业,在管径变化幅度不大的金属管道内,依靠六足的对称支撑能稳定贴附管壁行进,也可改装为小型教学演示教具,用来展示连杆机构的运动转化原理,或是作为小型仿生玩具的核心行走骨架。设计时特意将所有传动连杆的厚度做了统一,可直接通过板材激光切割加工成型,不需要复杂的曲面加工工序,铰接位置采用标准销轴连接,后期维护更换零件的成本极低,中间动力输入位可适配不同规格的微型驱动件,根据实际负载需求调整输出扭矩即可,不需要对整体连杆结构做额外修改。

在步态逻辑的匹配上,该结构天然具备三角步态的运动特性,行走过程中始终有至少三组足端接触支撑面,静态稳定性充足,即使在带有一定坡度的斜面上行进,也不会出现倾翻风险,对比两足、四足的行走结构,不需要额外的姿态平衡算法辅助,对控制系统的要求大幅降低,很适合入门级的仿生移动设备开发使用。
