80cc自行车发动机配套链条张紧轮结构

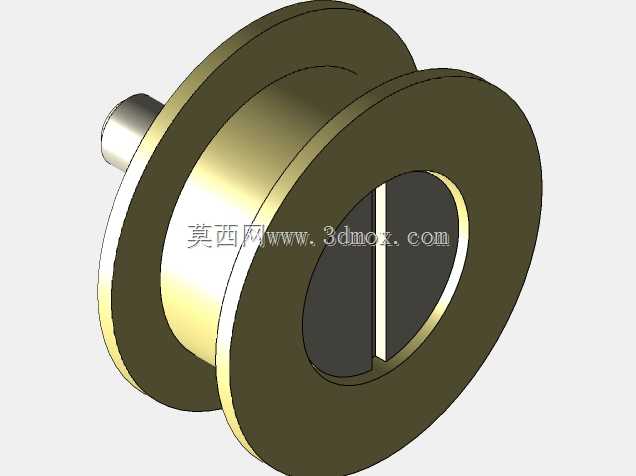

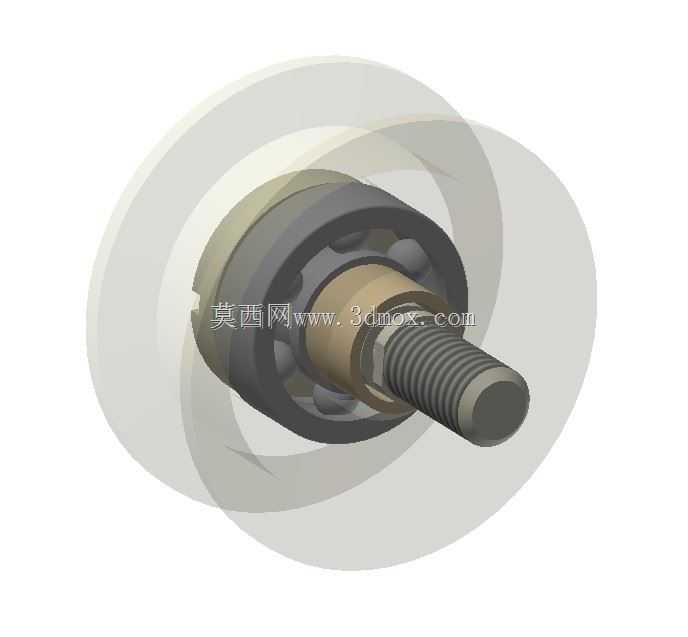

这款张紧轮主要适配小排量自行车改装发动机的链传动系统，在这类动力改装场景里，原车链条没有配套张紧结构，发动机输出动力带动后轮时，链条受交变载荷、颠簸路面冲击很容易出现松旷跳齿，甚至脱链卡滞的问题，直接影响动力传输的稳定性，还会加剧链条和链轮的异常磨损。从结构设计来看，轮体采用双侧带挡边的槽型结构，槽宽匹配对应规格的传动链条，两侧挡边能限制链条在运转过程中的横向窜动，避免链条从轮槽脱出，轮体中心内置转动副，可绕固定轴顺畅转动，工作时随链条运动同步转动，把链条与张紧结构之间的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗和部件磨损。轮体一端伸出带螺纹的安装轴段，安装时可直接穿过预设的安装支架孔位，通过螺母锁紧固定，不需要额外设计复杂的连接结构，安装边界清晰，螺纹段长度适配常规改装支架的板材厚度，轮体的外径尺寸经过匹配计算，既保证足够的链条包角提升张紧贴合度，又不会因为外径过大和周边的车架、发动机壳体产生运动干涉。设计过程中优先考虑了工况适配性，这类小排量发动机的工作转速区间跨度大，起步、加速时链条的张紧力波动明显，轮体的槽型深度经过反复校核，保证链条在最大张紧力波动下也不会脱离轮槽，同时轮体的转动阻尼控制在合理范围，不会因为阻尼过大额外消耗发动机输出动力，也不会因为阻尼过小出现运转时的径向窜动异响。实际装车使用时，该张紧轮通常布置在链条的松边位置，通过调整安装位置给链条施加合适的预紧力，抵消链条使用过程中因磨损产生的伸长量，让链条始终保持合理的张紧度，既不会因为过紧增大传动阻力、加剧轴承磨损，也不会因为过松出现跳齿、脱链问题。轮体的双侧挡边做了小圆角过渡处理，避免链条运转过程中与挡边硬接触产生啃切损伤，延长链条的使用寿命，伸出的螺纹轴段和轮体转动部分做了同轴度管控，保证安装后轮体转动无偏摆，运转平稳性更好，适配80cc排量自行车发动机的传动功率需求，能覆盖日常通勤、轻度非铺装路面行驶的使用工况，不需要频繁调整链条张紧度，降低日常维护的频次。
