双锥形原油运输半挂储罐三维设计作品

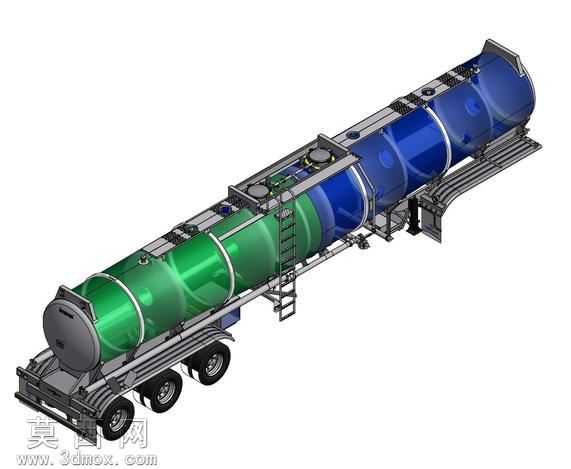

本作品为双锥形原油运输半挂储罐的三维建模设计，整体采用卧式长罐体布局，建模过程中严格遵循常压液体危险货物运输罐体的结构规范，首先通过草图绘制罐体两端锥形封头、中间直筒段的截面轮廓，利用旋转、凸台拉伸等基础建模命令生成罐体主体结构，再通过抽壳命令设定符合运输承压要求的罐体壁厚，保证罐体结构强度与轻量化的平衡。材质渲染阶段，针对罐体不同舱室做了差异化材质表现，前端舱室采用半透明绿色玻璃质感材质，可直观展示内部储液空间的分隔结构，后端舱室采用深蓝色半透明材质，清晰区分不同储液舱的分界，罐体外部的加强圈、顶部操作平台、爬梯、底部承载车架均采用金属哑光钢材材质，还原真实金属构件的磨砂质感，轮胎部分采用黑色橡胶材质搭配金属轮毂，车架的悬挂、车桥结构也做了精细化的材质区分，提升整体渲染的真实感。结构设计上，罐体内部设置多道防波板结构（通过半透明材质可隐约观察到内部加强分隔），减少运输过程中液体晃动对罐体的冲击，顶部布置有入孔、操作走台、安全附件安装位，侧面设置直爬梯连通地面与顶部操作平台，底部通过鞍座与半挂车车架牢固连接，车架采用多轴重载布局，匹配三轴悬挂结构，满足大载重原油运输的承载需求。设计思路围绕原油公路运输的实际使用场景展开，双锥形封头的设计相比传统椭圆形封头可优化罐体内部余液排出效果，减少卸油残留，多舱室布局可实现不同标号油品的分舱运输，整体建模过程中对所有安装接口、连接结构都做了1:1比例还原，可直接用于后续的结构受力仿真、生产工艺拆解以及运输方案演示，模型的装配层级清晰，每个子部件都可单独编辑调整，方便后续根据不同载重需求修改罐体容积、轴数配置等参数。
