双轴平板牵引货运拖车概念设计

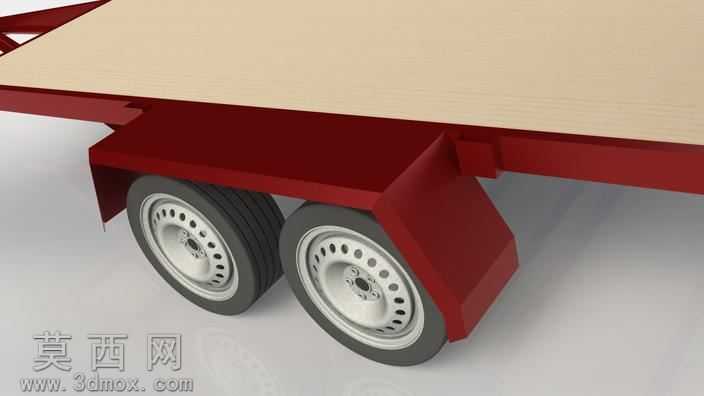

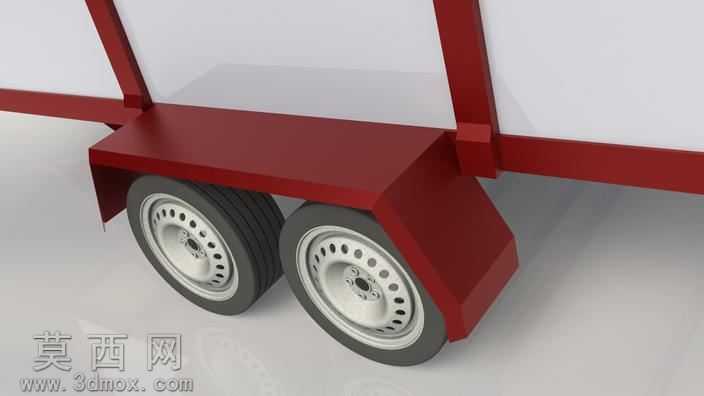

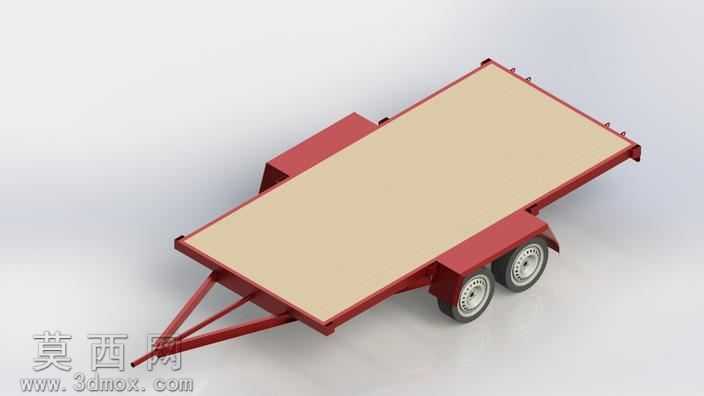

本作品为平板式牵引货运拖车的概念三维设计，建模阶段以SolidWorks为核心工具完成全参数化结构搭建，首先从拖车的核心承载逻辑出发，先确定双轴四轮的行走机构布局，匹配重载运输的载荷分布需求，将车轴位置设置在平板承载面的重心偏后区域，避免牵引状态下出现翘头或载荷过度集中在牵引连接端的问题。建模过程中优先完成牵引三角架的结构搭建，采用三角稳定结构设计牵引连接端，预留标准牵引销的装配位置，三角架的两根纵梁直接延伸至平板承载框架的前端，与主框架做一体化刚性连接设计，保证牵引过程中的力传递顺畅，避免应力集中在连接节点处。承载平板的框架采用矩形管材拼接的围框结构，内部设置横向加强筋均匀分布，保证平板在承载散货或托盘货物时不会出现局部凹陷变形，平板表面采用哑光浅米色的防滑板材材质渲染，还原货运拖车常用的防滑耐磨铺装面的视觉效果，框架主体、轮拱、牵引架部分采用饱和度适中的工业红色金属漆材质，添加细微的漆面颗粒质感与环境反射效果，避免渲染效果过于塑料化。行走机构部分还原了双轮胎并装的结构，每个车轴配置两个橡胶轮胎，轮胎表面添加基础的胎纹细节，轮毂采用金属银色的冲压轮毂材质，轮拱部分做圆弧过渡设计，刚好覆盖轮胎上半部分，既可以阻挡行驶过程中车轮带起的泥水溅到承载货物上，也让整体外观更具完整性。本设计定位为原始概念款拖车，未加入刹车系统、灯光系统等附属部件，整体结构简洁直白，所有零部件的装配关系完全符合实际拖车的生产装配逻辑，没有出现干涉或结构矛盾的问题，渲染阶段采用柔和的工作室均匀布光，搭配浅灰色渐变背景，清晰呈现拖车的整体轮廓与各部分结构比例，方便后续在此概念基础上拓展添加刹车、护栏、支腿等实用功能部件，可作为轻型货运拖车设计的基础参考模型使用。
