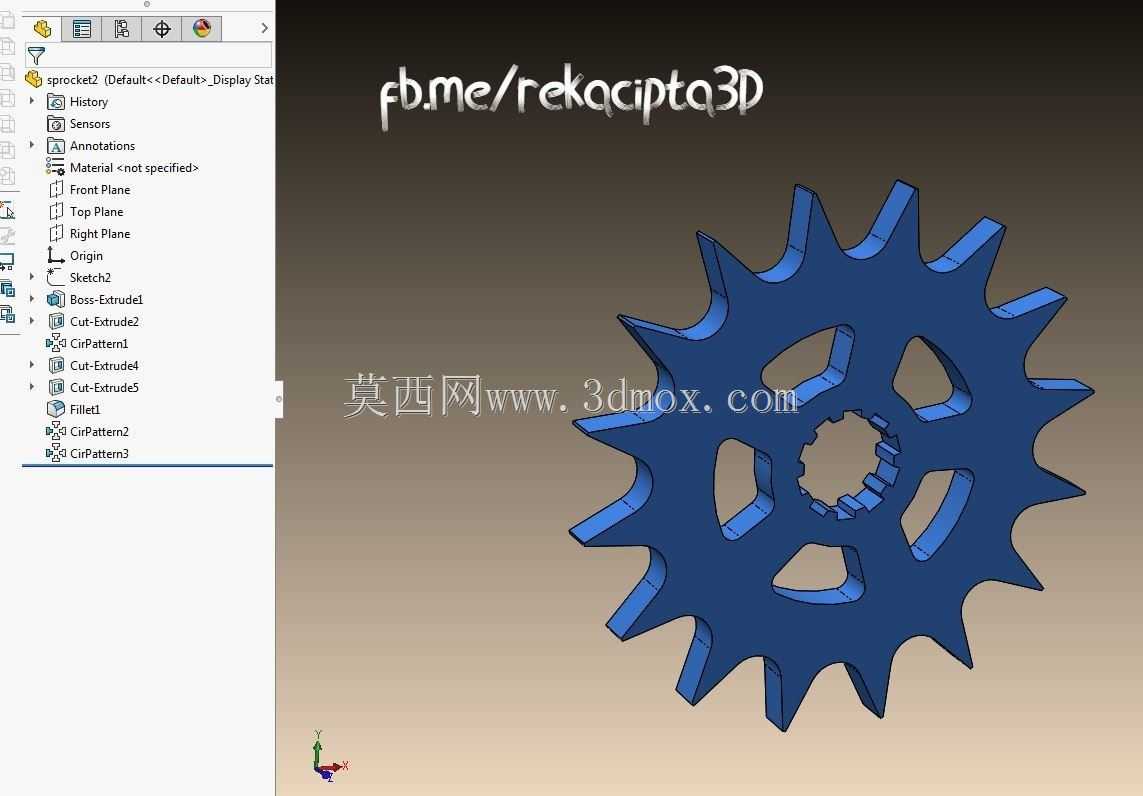

小型自行车传动链轮结构设计

这款链轮是自行车传动系统的核心受力零件，日常骑行过程中，脚踏输出的扭矩会通过曲柄传递到该链轮上，再配合链条将动力传导至后轮飞轮，最终驱动车辆行进，是人力代步、运动骑行场景下传递动力的关键结构件。从实际使用场景来看，这类小型链轮多用于小轮径折叠车、儿童自行车或者单速通勤代步车，相比大尺寸牙盘，它的传动比更适合低速、大扭矩起步的使用需求，在频繁启停的城市通勤路况下，踩踏发力的反馈更直接，也能降低低速骑行时的空程感。

设计过程中首先要匹配对应规格链条的节距参数，齿形的轮廓修型直接决定了传动过程中的啮合顺畅度，每个齿的工作面都做了适配链条滚柱的圆弧过渡，避免啮合时出现卡滞、跳齿的问题，同时齿尖的倒角处理能减少链条上下切换时的剐蹭，降低传动过程中的异响和零件磨损。链轮中心的花键结构是安装定位的核心边界，内花键的齿形公差需要和对应曲柄轴的外花键做过渡配合，既保证安装后周向无旷量，避免发力时出现冲击异响，也能让拆装维护的过程更顺畅，不会出现过盈配合导致的拆卸困难。

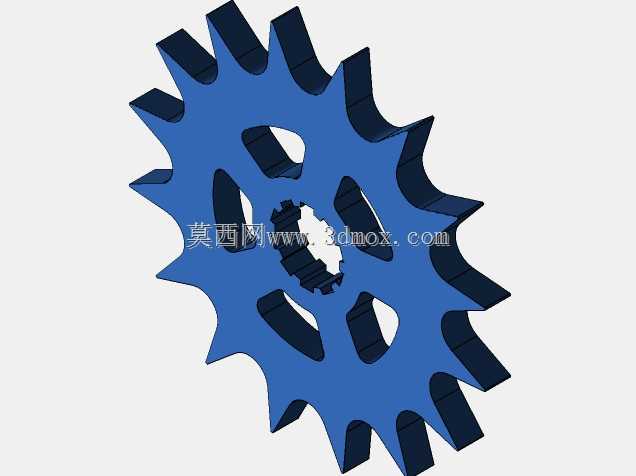

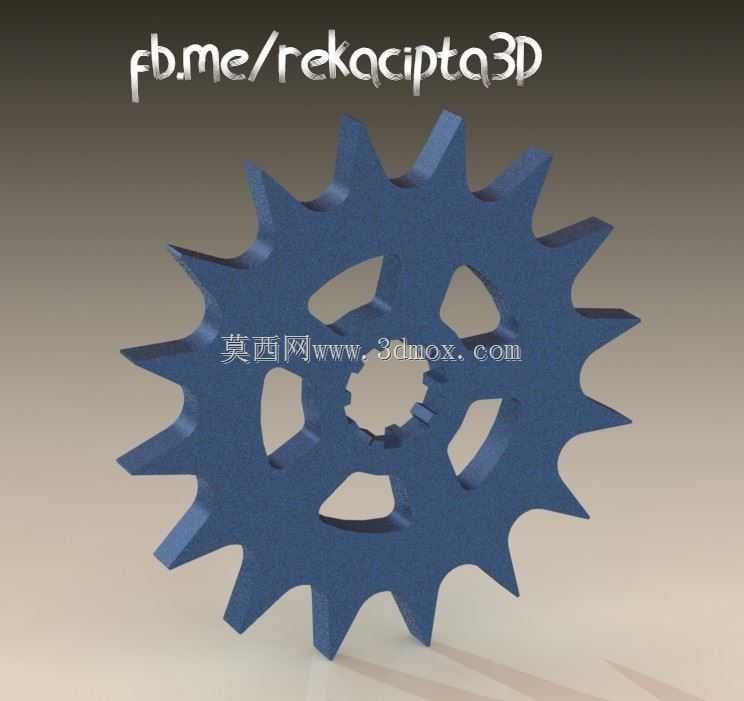

链轮本体采用了辐条式镂空结构，并非实心圆盘设计，这种结构首先能有效降低零件自身重量，减少骑行过程中的旋转惯量，让踩踏启动更轻快，同时镂空的窗口也能减少骑行过程中沾附的泥沙堆积，避免泥沙卡入链条和链轮的啮合间隙加剧磨损。链轮的厚度尺寸严格匹配对应单速链条的内幅宽度，安装后链轮的中心平面需要和后轮飞轮的中心平面保持共面，平面度偏差控制在合理范围内，避免链条运行时出现偏磨，延长整套传动系统的使用寿命。齿部的强度设计需要考虑日常骑行的冲击载荷，比如突然发力爬坡、颠簸路面的瞬时扭矩冲击，齿根位置做了圆角过渡来减少应力集中，避免长期使用后出现断齿的问题。

从安装适配的角度来说，这款链轮的安装轴向定位尺寸需要匹配曲柄的安装台阶，装配后链轮的轴向窜量控制在极小范围内，保证链条在传动过程中不会出现脱链的情况。链轮的整体外径尺寸适配小轮径车辆的离地间隙要求，不会因为链轮尺寸过大导致骑行过程中剐蹭地面、或者碰到车架的后下叉结构，和周边车架部件的安全间隙都预留了足够的余量，哪怕是车架出现轻微形变、或者链条出现小幅松动，也不会出现运动干涉的问题。日常使用中，这类链轮的磨损主要集中在齿面和链条滚柱的接触位置，设计时的齿形硬度匹配也做了对应考量，和链条的磨损速率保持合理匹配，避免出现零件异常过度磨损的情况。
