禧玛诺自行车碟刹安装转接固定座

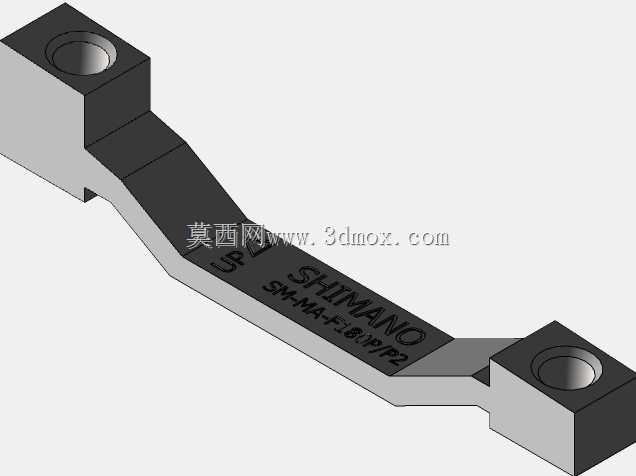

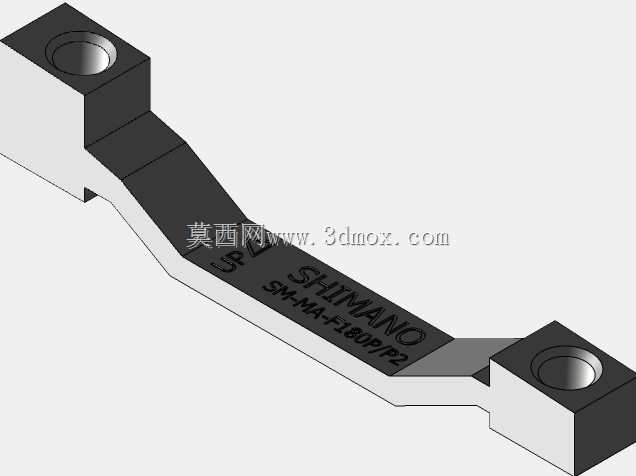

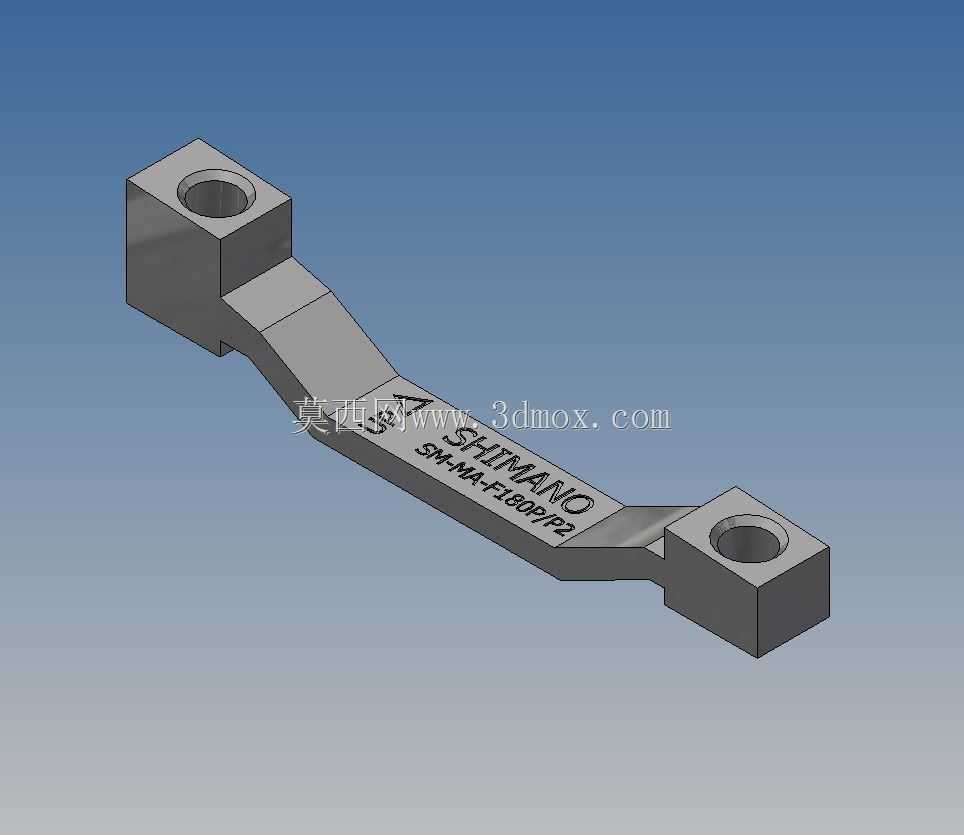

日常做自行车改装、整车装配的结构设计时，碟刹转接座是很容易被忽略但直接影响制动安装精度的小零件，这次建模的这款转接件，主要适配禧玛诺规格的平装式碟刹卡钳，解决前叉或车架安装孔位与卡钳孔距不匹配的错位问题。从实际装车场景来看，很多入门级硬叉、老款圈刹车架改碟刹，或是不同规格碟片（160mm、180mm）切换时，都需要这类转接件来补偿安装位的高度差与横向偏移，要是转接件的孔位同轴度、安装面平面度做不到位，装车后很容易出现卡钳蹭碟、制动受力不均、长时间骑行螺丝松动的问题。设计这款零件的时候，首先要卡准两个安装端的孔位公差，两端带沉孔的方块安装位，沉孔深度要刚好容纳螺丝头部，保证螺丝锁紧后端面不会突出干涉卡钳或叉体安装面，孔的内径要匹配标准M6自行车安装螺丝，单边预留0.2mm的装配间隙，避免加工误差导致螺丝穿入困难。中间的连接臂做了变截面的下沉弯折设计，不是等厚度的直条结构，一方面是为了避让叉腿的弧形轮廓，防止安装时转接件和叉体发生硬干涉，另一方面通过弯折的结构提升整体的抗扭刚度，毕竟制动时卡钳会传递很大的制动力矩，要是连接臂刚度不足，大力制动时会产生形变，直接影响刹车手感和制动稳定性。零件表面蚀刻的规格标识，是为了装配时快速区分适配的碟片规格与安装方向，避免装车时装反导致卡钳位置偏移。安装边界上，两端安装块的端面平面度要求控制在0.05mm以内，保证和叉体、卡钳的安装面完全贴合，不会出现锁紧后零件翘曲的问题；连接臂的弯折角度经过实装验证，刚好适配标准平装碟刹的安装位偏移量，不会出现卡钳与碟片中心不对中的情况。做三维建模的时候，特意把安装孔的倒角、连接臂的过渡圆角都做了还原，这些细节虽然不影响整体结构，但实际加工时圆角可以减少应力集中，避免零件在长期交变制动力作用下出现断裂风险，沉孔的倒角则可以引导螺丝顺利装入，提升装配效率。这类小零件的设计不需要太复杂的结构，但每一处尺寸都要和实际装车的边界条件匹配，差1mm的孔位偏移就可能导致整个碟刹系统无法正常安装，建模时反复核对了禧玛诺平装卡钳的安装孔距、前叉安装座的标准尺寸，确保模型的装配公差完全符合实际装车要求。
