电动两轮车座椅连接固定支架结构

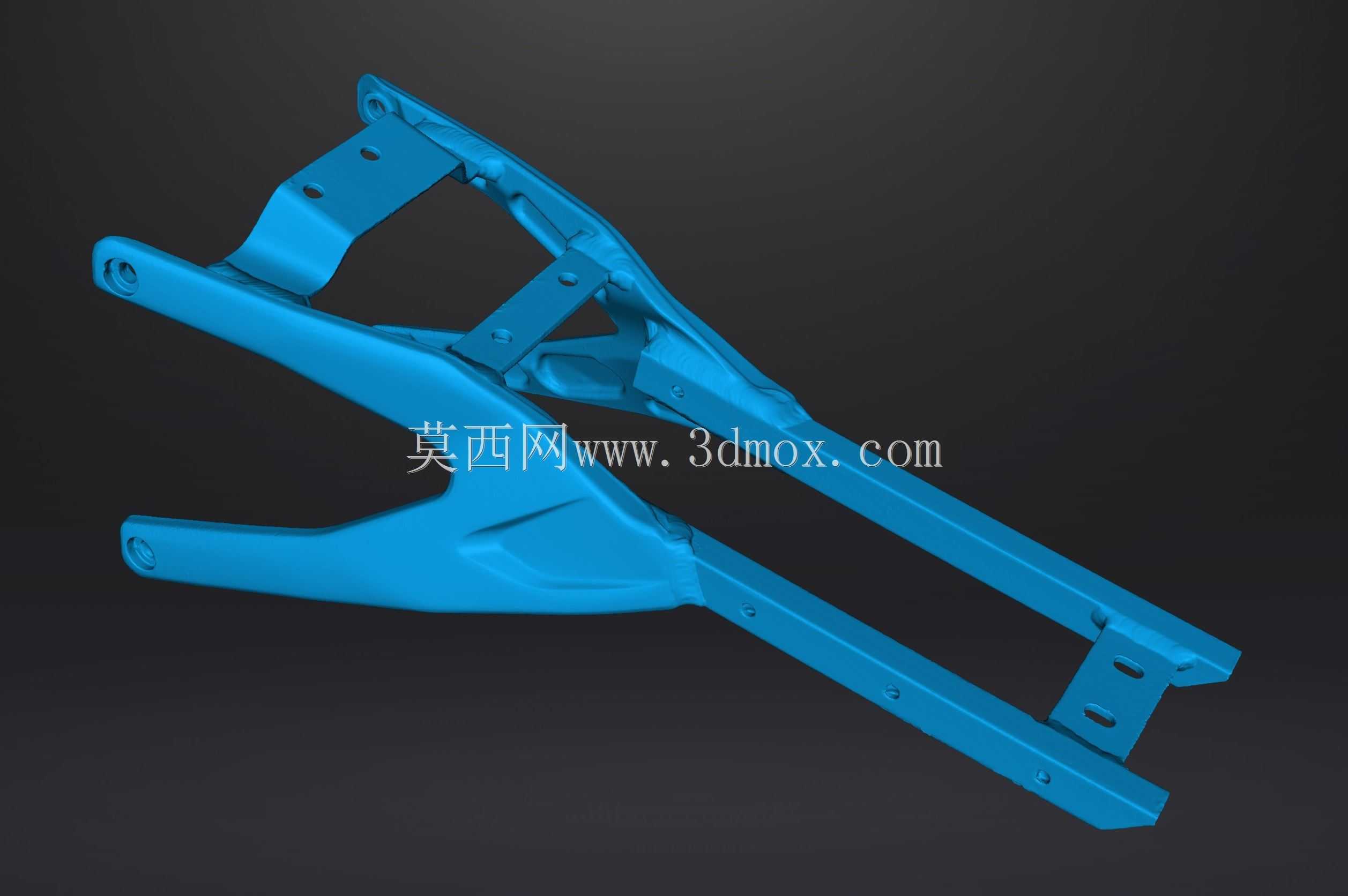

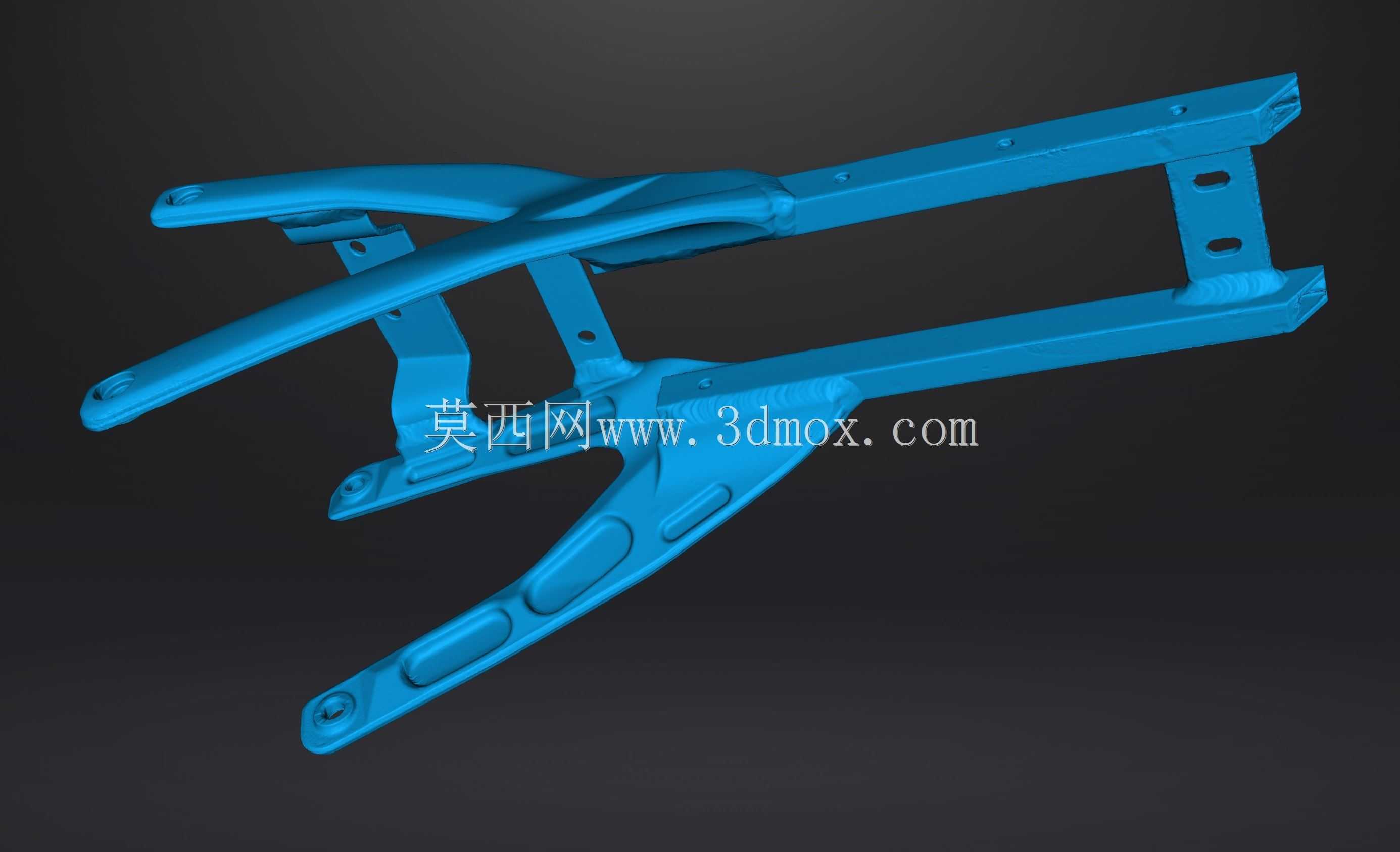

在轻型电动两轮车的整车结构匹配中，座椅与主车架的连接可靠性直接决定骑行过程中的乘坐稳定性，这款适配Sur Ron与Segway X160、X260车型的座椅连接支架，是衔接座椅总成与车架主体的核心受力构件。从实际装车场景来看，这类越野取向的电动两轮车行驶工况覆盖非铺装路面颠簸、急加速急减速的载荷冲击，支架需要同时承担驾乘人员的垂直载荷、过弯时的侧向扭力，以及复杂路况下的交变振动载荷，因此结构设计上采用了一体化的弯折成型思路，主体为双平行纵梁搭配多组加强筋的结构形式，纵梁上预留的多组安装孔位，分别对应车架侧的固定点位与座椅底部的连接点位，孔位的位置公差严格控制在装配允许范围内，避免装车时出现对位偏差导致的装配应力残留。从安装边界来看，支架整体沿车架尾部延伸方向布置，前端的分叉结构卡接在车架主梁的对应安装座上，通过螺栓实现刚性固定，后端的弯折托板直接承托座椅底部的支撑骨架，两侧的辅助安装耳用于固定座椅侧的限位卡扣，防止骑行过程中座椅出现横向窜动。不同于普通城市通勤电动车的座椅支架，这款针对越野车型开发的构件在弯折处做了圆弧过渡处理，避免应力集中导致的结构疲劳开裂，同时整体型面完全贴合车架尾部的走线空间，不会干涉后轮减震器的运动行程，也不会挤占电池仓或者控制器的布置位置。在逆向开发或者维修替换场景中，这类扫描得到的等比例结构可以直接用于尺寸校核，工程师可以通过模型提取各安装孔的中心距、支架各段的截面尺寸、弯折角度等关键参数，无需反复拆解实车进行测量，大幅缩短配件开发或者改装结构设计的周期。模型的型面完整还原了支架的真实成型特征，包括冲压过程中留下的工艺圆角、安装面的平面度特征，以及各连接点位的凸台结构，能够直接用于结构受力仿真的前处理环节，帮助设计人员验证不同壁厚、不同材质下的支架承载能力，优化冗余的结构重量，同时保证极端工况下的结构强度不会出现失效。
