侏儒斯普林特车底盘框架结构设计

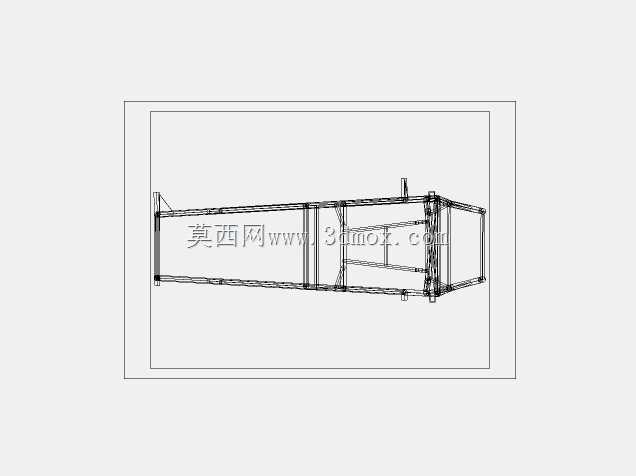

这套车架结构针对小尺寸竞速类特种车辆开发，核心适配身材矮小的驾乘人员使用场景，常见于场地短途竞速、定制化休闲小车的底盘承载需求。从结构布局来看，整体采用变截面梯形框架设计，前端收窄的结构预留了转向机构的安装空间，避免转向轮在大角度偏转时与车架纵梁发生运动干涉，后端相对更宽的尺寸则用来匹配动力总成、后驱动桥的安装点位，同时为驾乘人员的乘坐区域留出足够的布置边界。整个框架以冷弯矩形型钢作为主承载构件，纵梁沿整车长度方向贯通，通过多道横向横梁完成左右纵梁的刚性连接，横梁的排布位置完全对应底盘各子系统的安装点：靠近前端的横梁预留了前悬摆臂、转向机的固定孔位，中部横梁对应驾乘座椅的安装基座，后部横梁则承担动力总成、后悬减震机构的载荷传递作用。设计过程中优先考虑了载荷传递路径的合理性，车辆行驶过程中来自路面的冲击载荷通过悬架机构传递到对应横梁位置后，会沿着纵梁向前后均匀分散，避免局部应力集中导致的框架变形，同时在纵梁与横梁的焊接连接处，都做了局部贴板加强处理，匹配焊接工艺的坡口设计要求，减少焊接应力带来的结构失效风险。从安装边界来看，框架的整体离地间隙经过针对性匹配，既保证了场地行驶时的通过性，又能降低整车重心高度，提升过弯时的侧向稳定性；框架两侧预留的安装位可以直接适配常规的小型车悬架组件、制动管路排布空间，不需要对主框架做二次切割修改就能完成周边附件的装配。不同于常规量产乘用车的底盘结构，这套框架没有多余的冗余设计，所有构件的截面尺寸都经过载荷校核，在满足结构强度要求的前提下尽可能减少型材用量，实现整体轻量化，降低整车整备质量来提升动力响应表现。框架上的所有安装孔位都做了统一的基准标定，在三维建模阶段就完成了与周边转向、制动、动力、座椅等组件的装配干涉检查，实际生产时只需要按照模型定位完成型材下料、焊接、钻孔工序，就能保证各部件的装配精度，减少后期现场配做的工作量。
