简化结构单座竞速方程式赛车造型设计

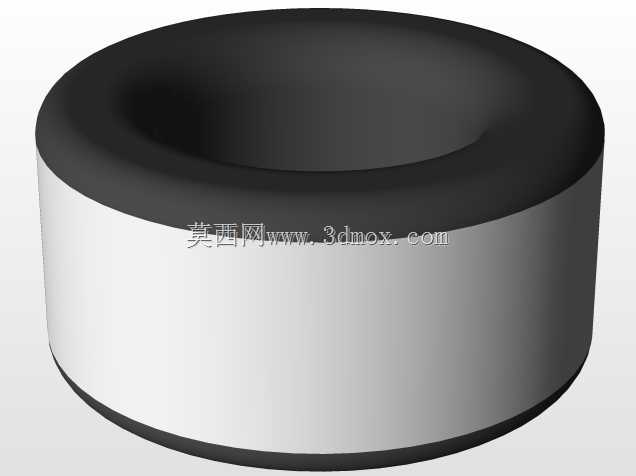

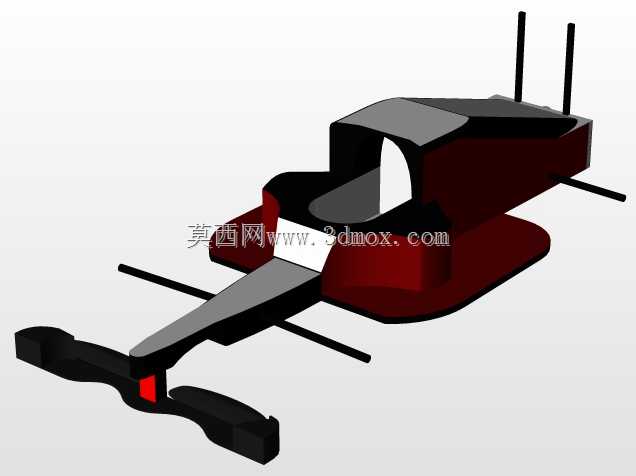

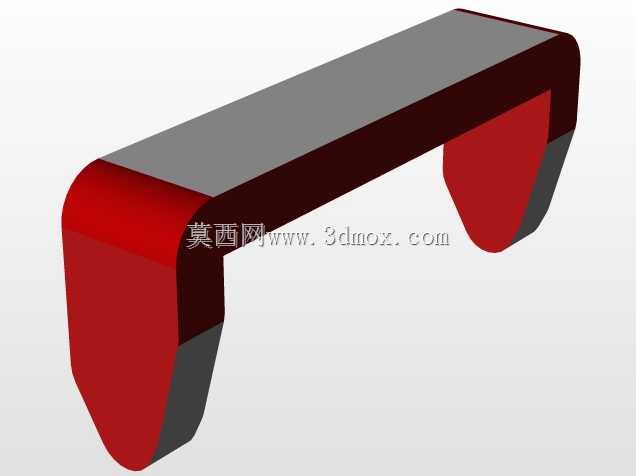

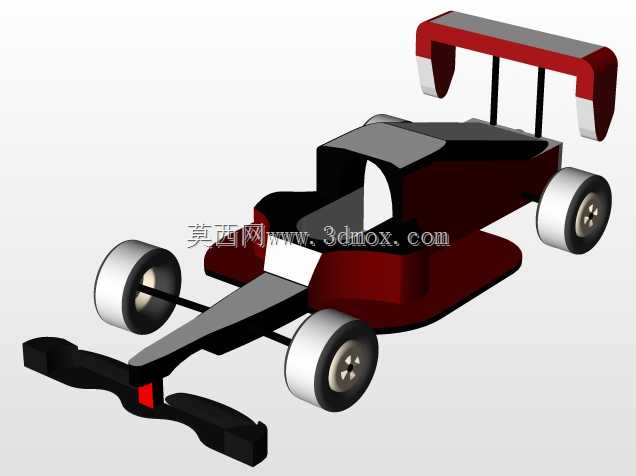

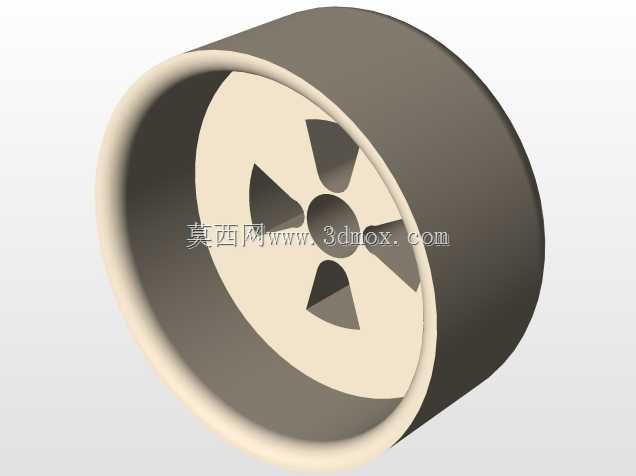

这款单座竞速车辆的三维结构设计，核心面向青少年科创教具、桌面展示摆件以及车辆结构认知教学场景使用，区别于专业赛事级方程式赛车的复杂结构，整体做了大量简化处理，降低结构理解门槛的同时保留了方程式赛车的核心布局特征。从实际使用场景出发，该结构可直接适配3D打印快速成型，各部件拆分后无需额外支撑即可完成打印，组装时仅需常规轴类连接件即可完成车轮与车身的配合，无需复杂的紧固件或粘接工序，适合中小学科创课程的组装实践环节，也可作为车辆工程专业入门阶段的结构认知教具，帮助初学者快速理解方程式赛车的前后配重、空气动力学附件的基础布局逻辑。设计过程中优先考虑了安装边界的适配性，整车长度控制在200mm以内，宽度控制在80mm范围内，高度不超过60mm，常规桌面FDM3D打印机的成型尺寸即可满足整版打印需求，拆分打印时单个部件最大尺寸不超过120mm，适配多数入门级打印设备的成型空间。车身主体采用一体化承载式结构设计，取消了专业赛车的内部防滚架、动力舱等复杂内部结构，将驾驶舱区域做了凹陷式简化处理，既保留了单座赛车的视觉特征，也减少了打印过程中的悬空结构，降低成型失败概率。前翼采用分体式突出结构，前端预留了红色标识块的安装位，可通过颜色区分实现视觉警示效果，前翼与车身主体采用插接式配合，安装时无需额外定位结构即可快速对齐，插接深度控制在5mm，既保证连接强度也方便拆卸更换。尾翼采用高位支撑布局，两根垂直支撑柱直接与车身尾部的安装凸台配合，尾翼主体做了上翘角度处理，还原竞速车辆的空气动力学附件视觉特征，支撑柱的截面尺寸控制在3mm见方，保证打印成型后的结构强度，避免轻微磕碰即发生断裂。车轮部分采用简化的轮毂轮胎一体化设计，轮毂中心预留了3mm的轴孔，可直接配合常规直径3mm的钢轴或碳纤维轴实现转动，轮胎外侧做了圆弧过渡处理，减少滚动过程中的阻力，轮距设置与车身宽度匹配，前后轮距保持一致，保证静态放置时的稳定性，不会出现侧倾问题。整车配重设计上，将车身主体的厚重区域集中在中部驾驶舱位置，前后翼均采用薄壁结构，保证静态放置时重心居中，不会出现前后翘头的问题，适合作为桌面摆件长期放置。结构设计过程中所有转角均做了R2以上的圆角处理，避免尖锐边角造成划伤，适配教学场景下的未成年人使用需求，所有配合面均预留了0.2mm的装配间隙，保证3D打印成型后无需打磨即可顺利组装，不会出现过盈配合无法安装或者间隙过大松动的问题。
