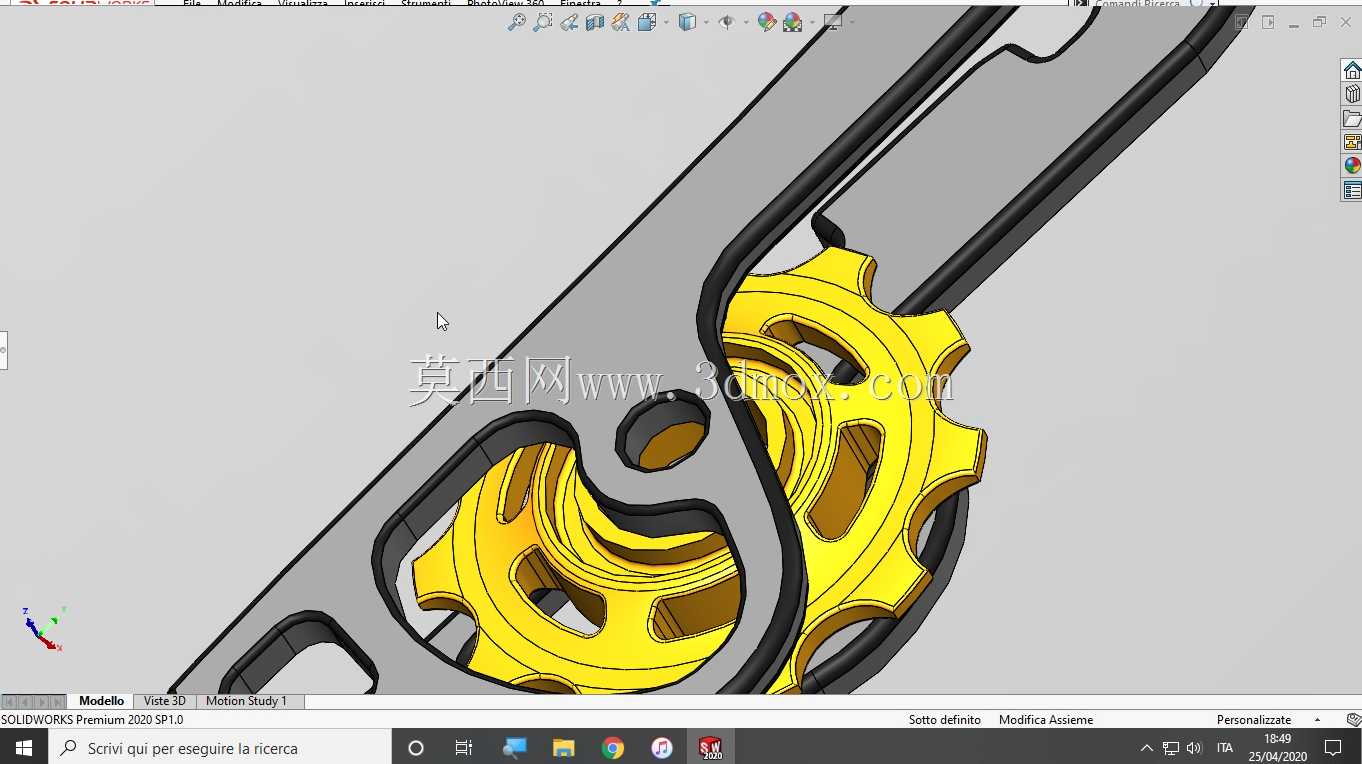

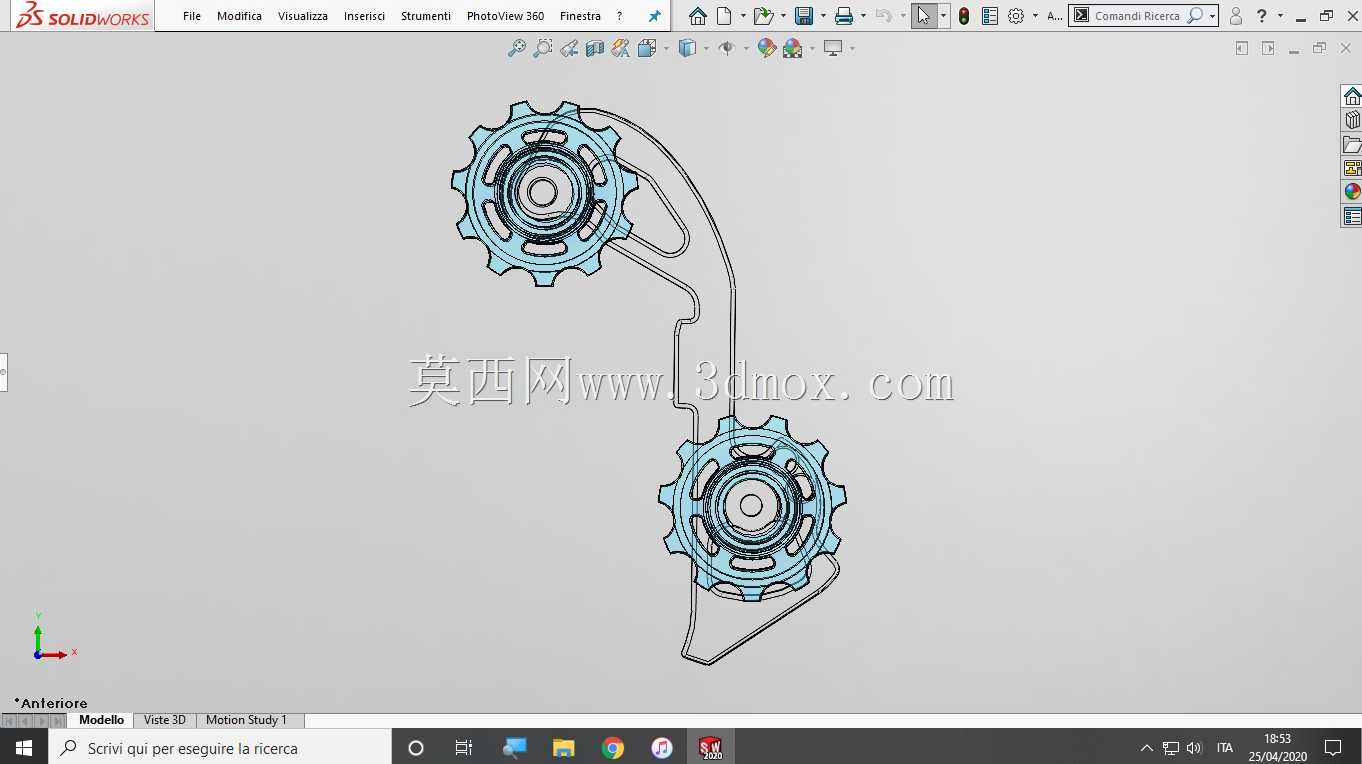

Sram自行车后拨保持架与导轮结构设计

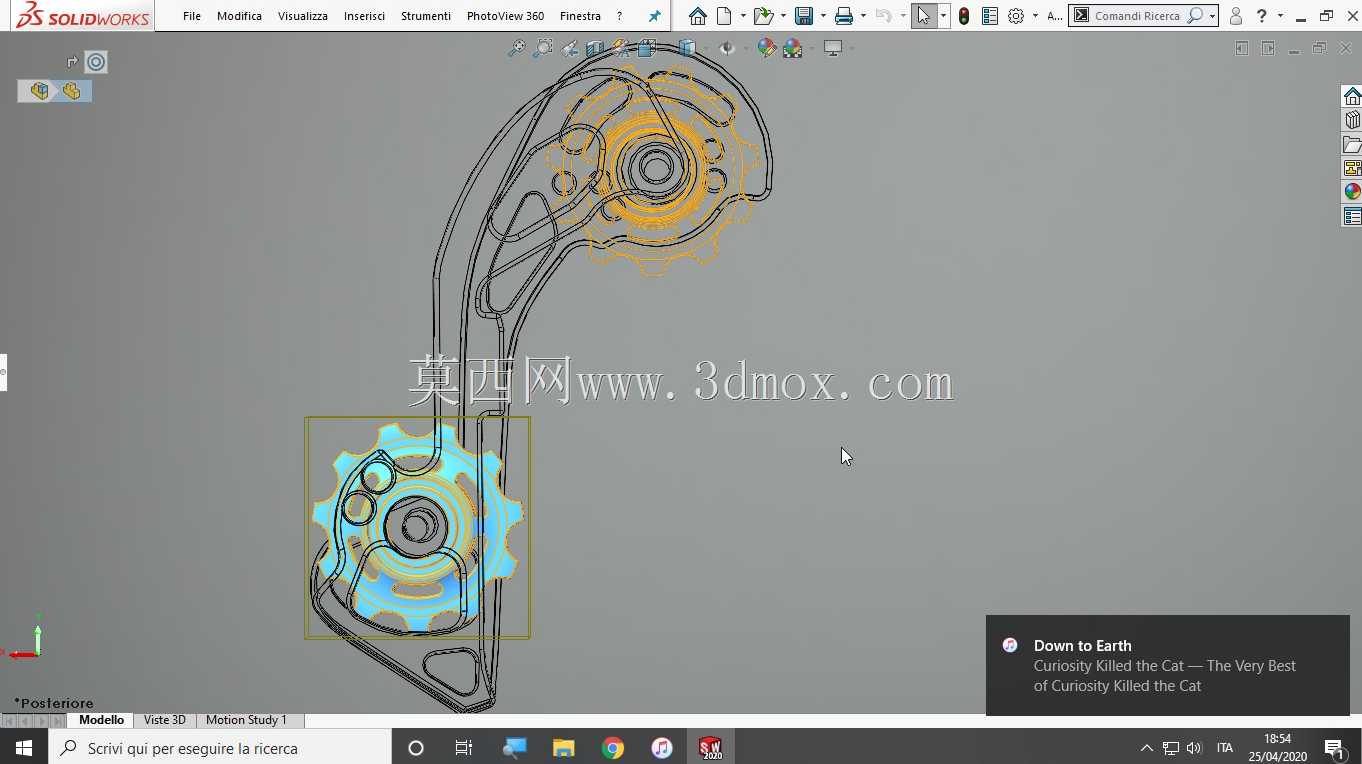

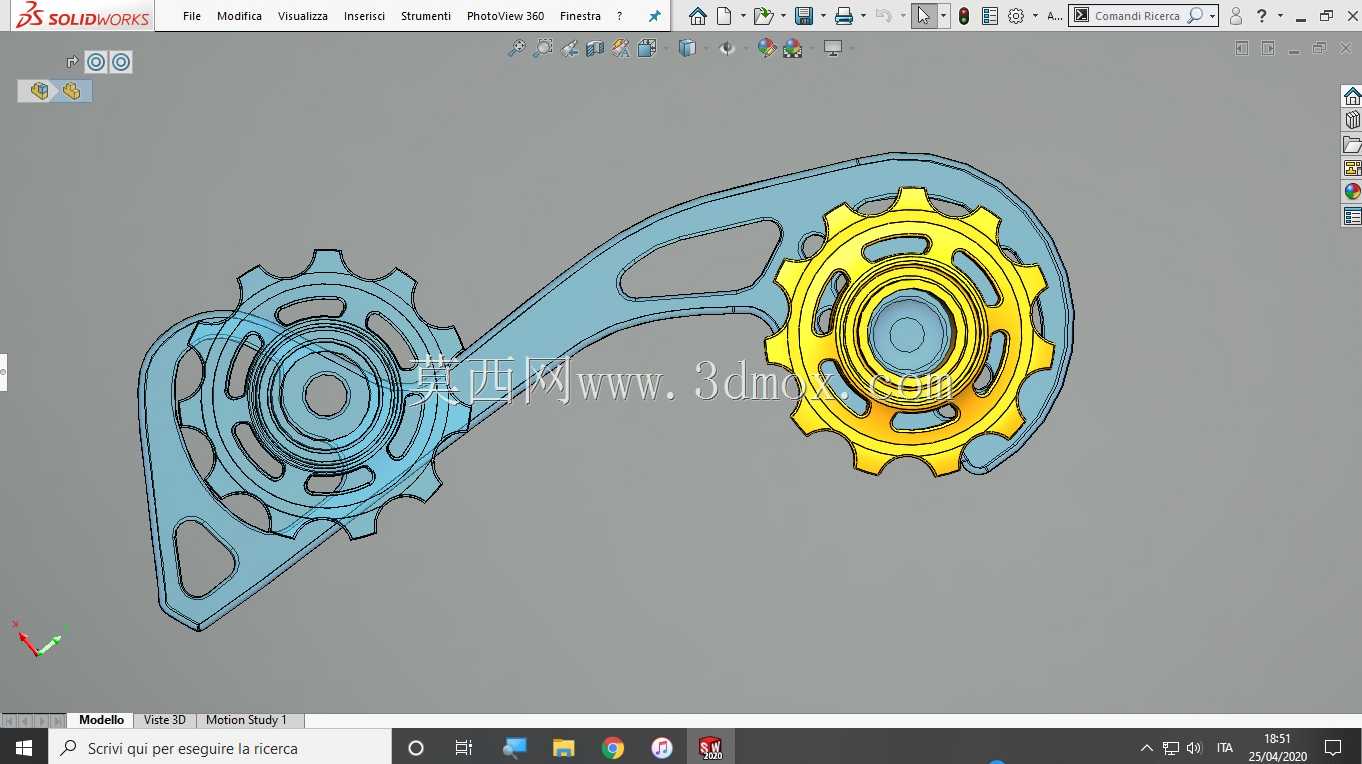

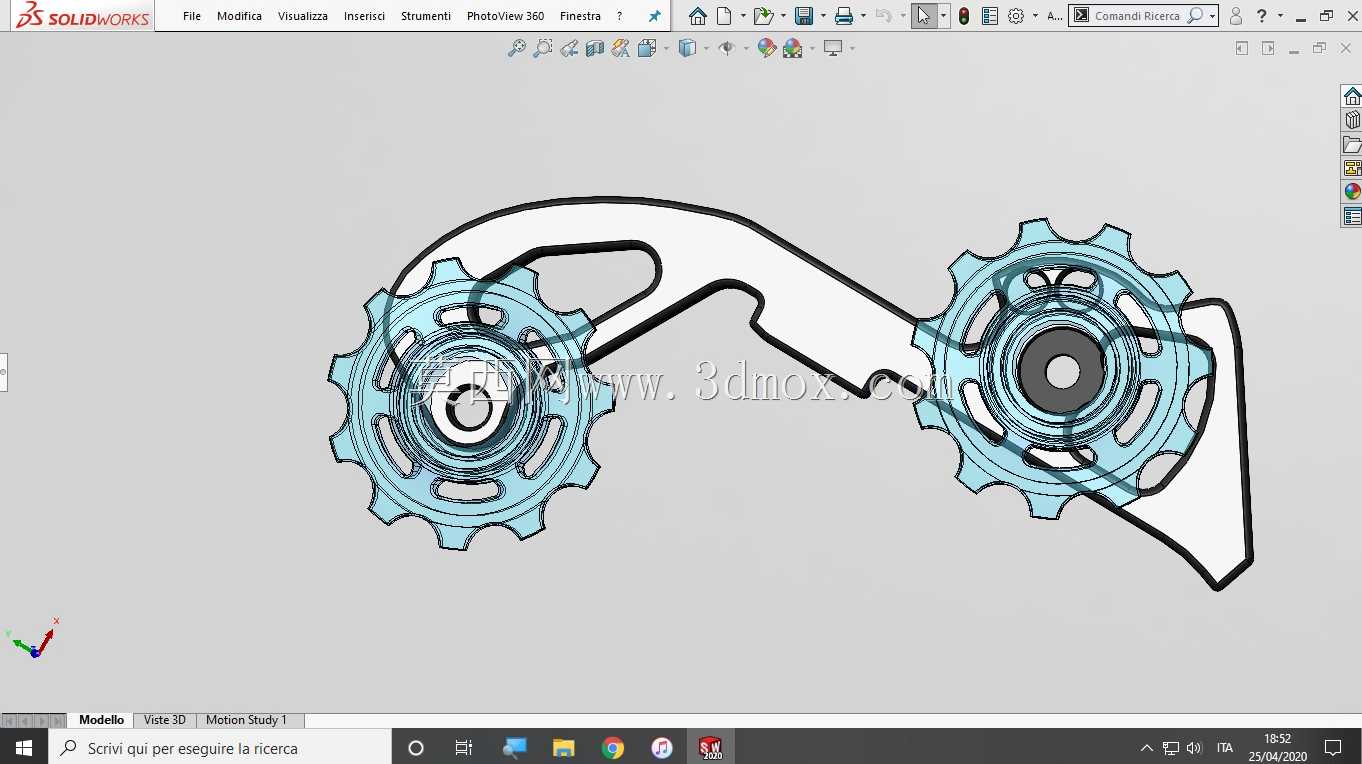

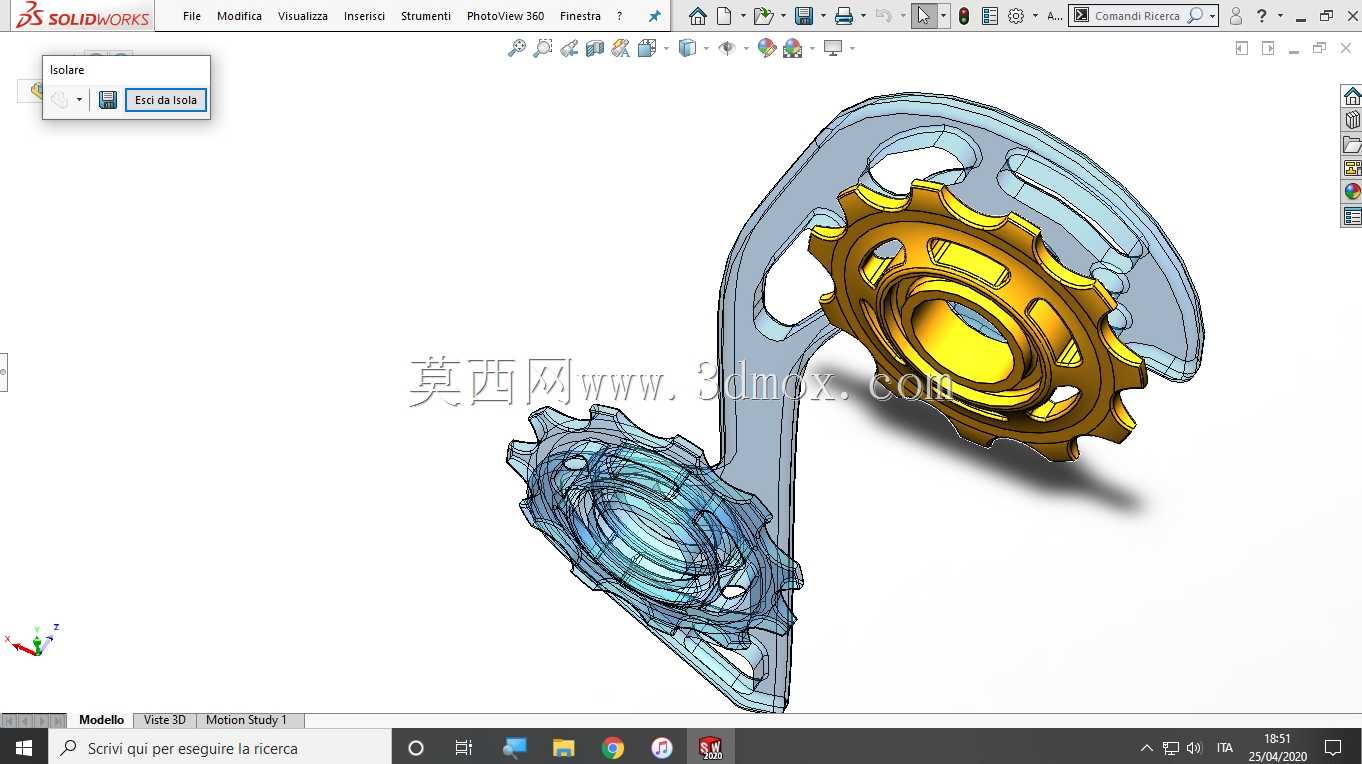

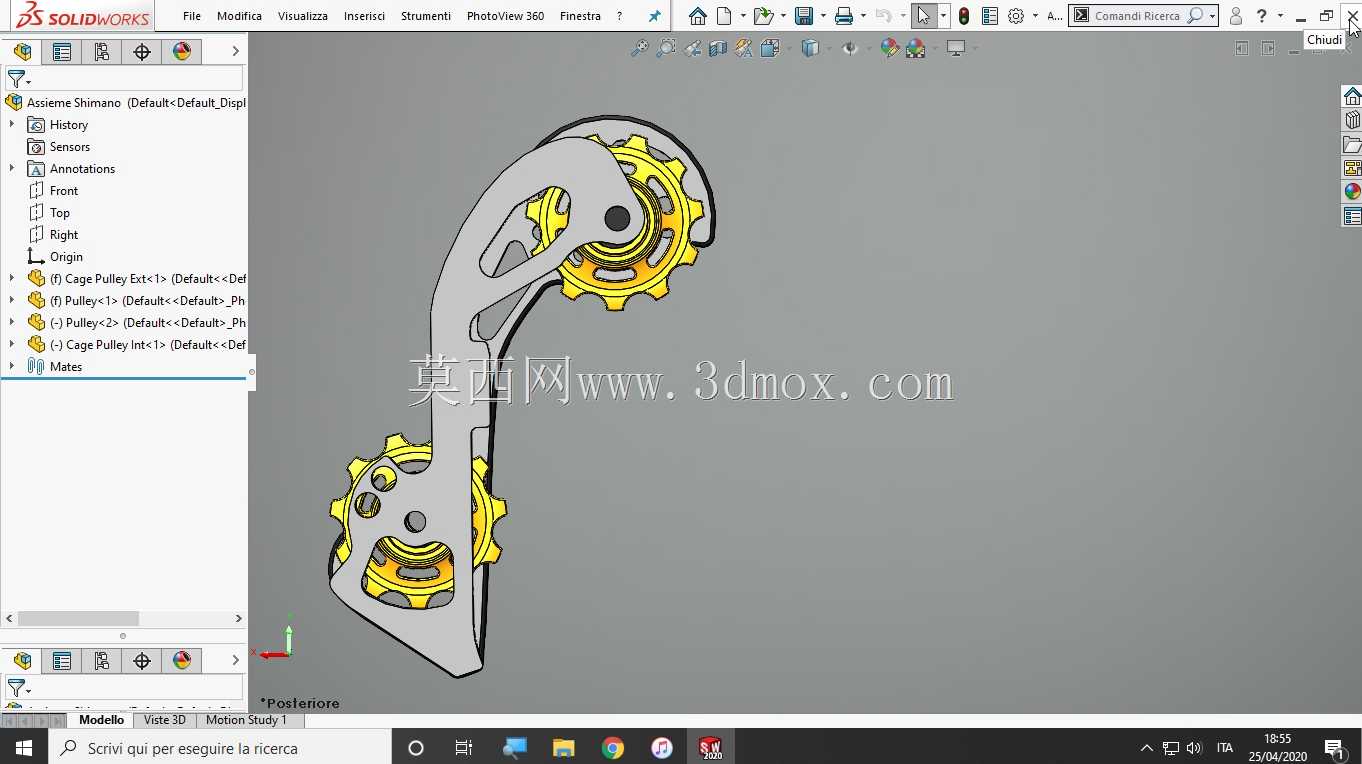

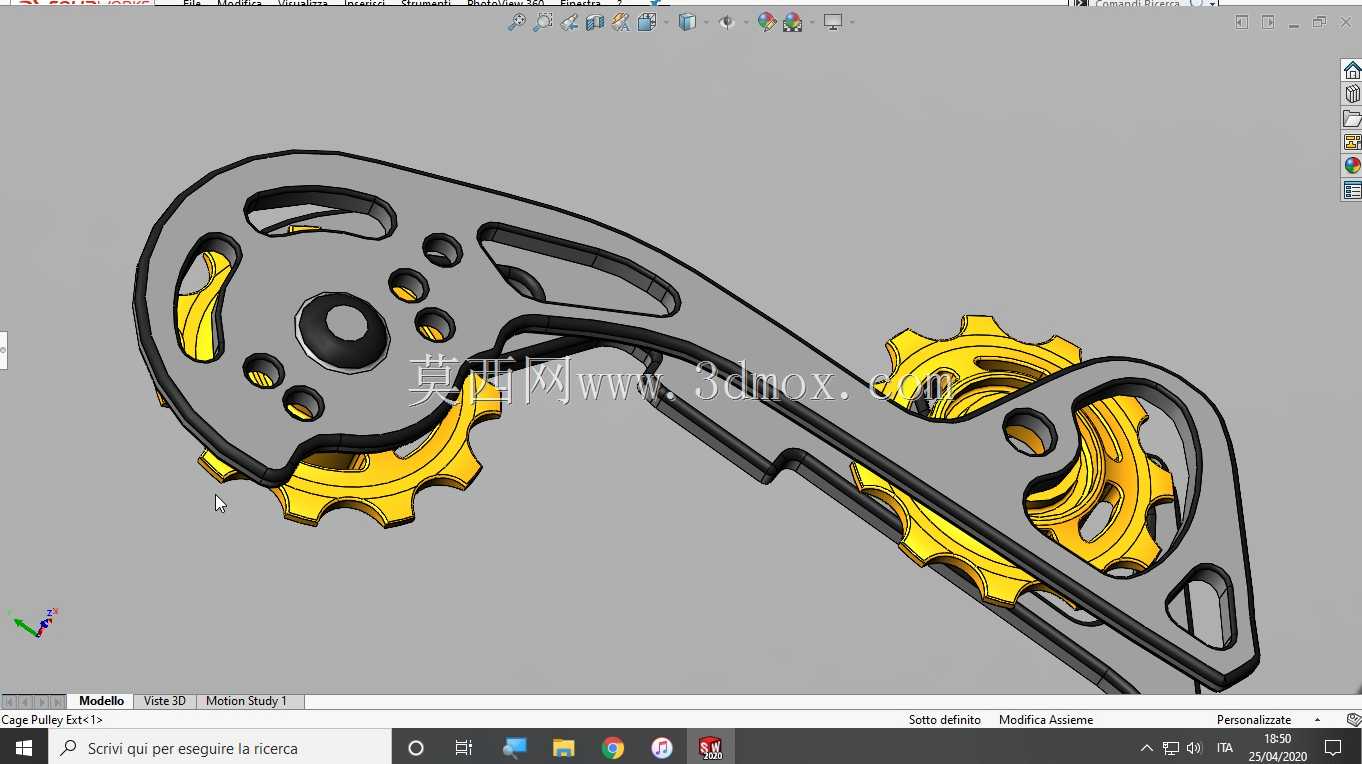

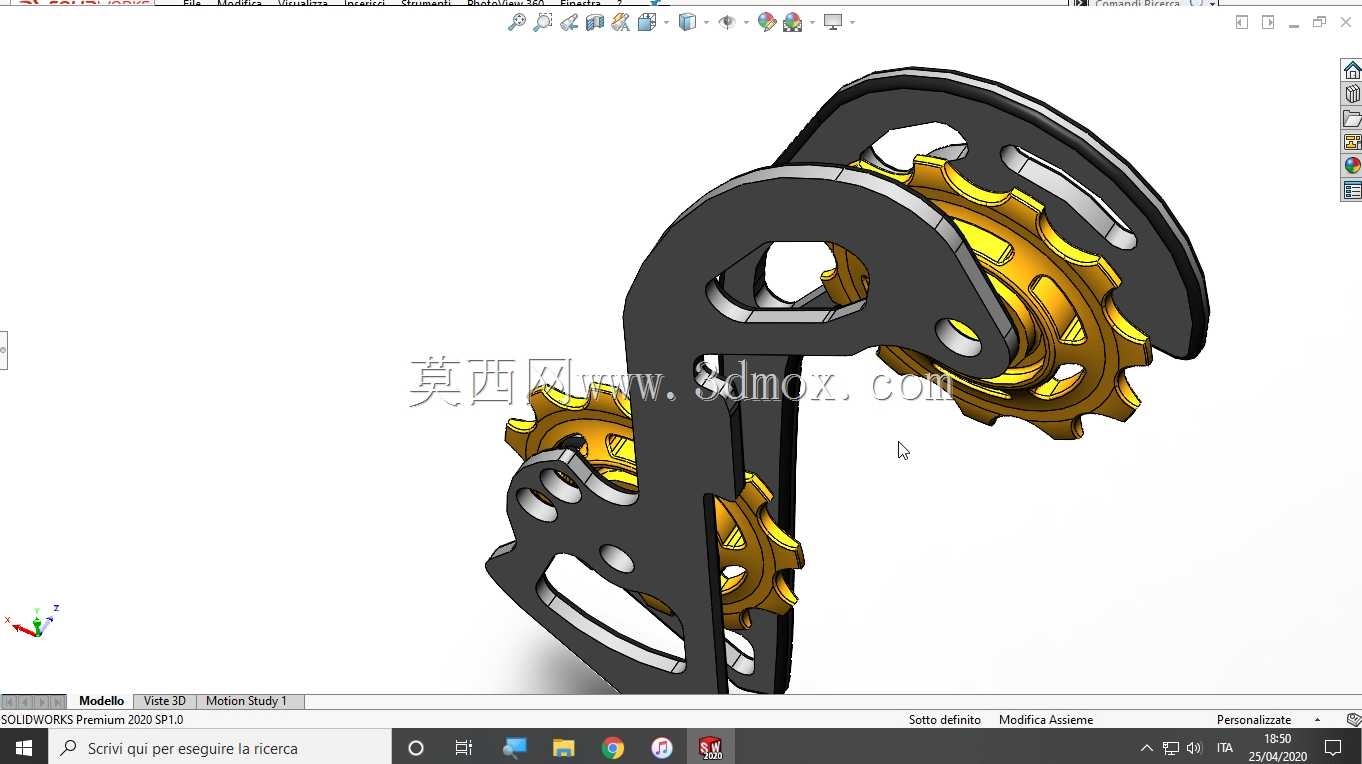

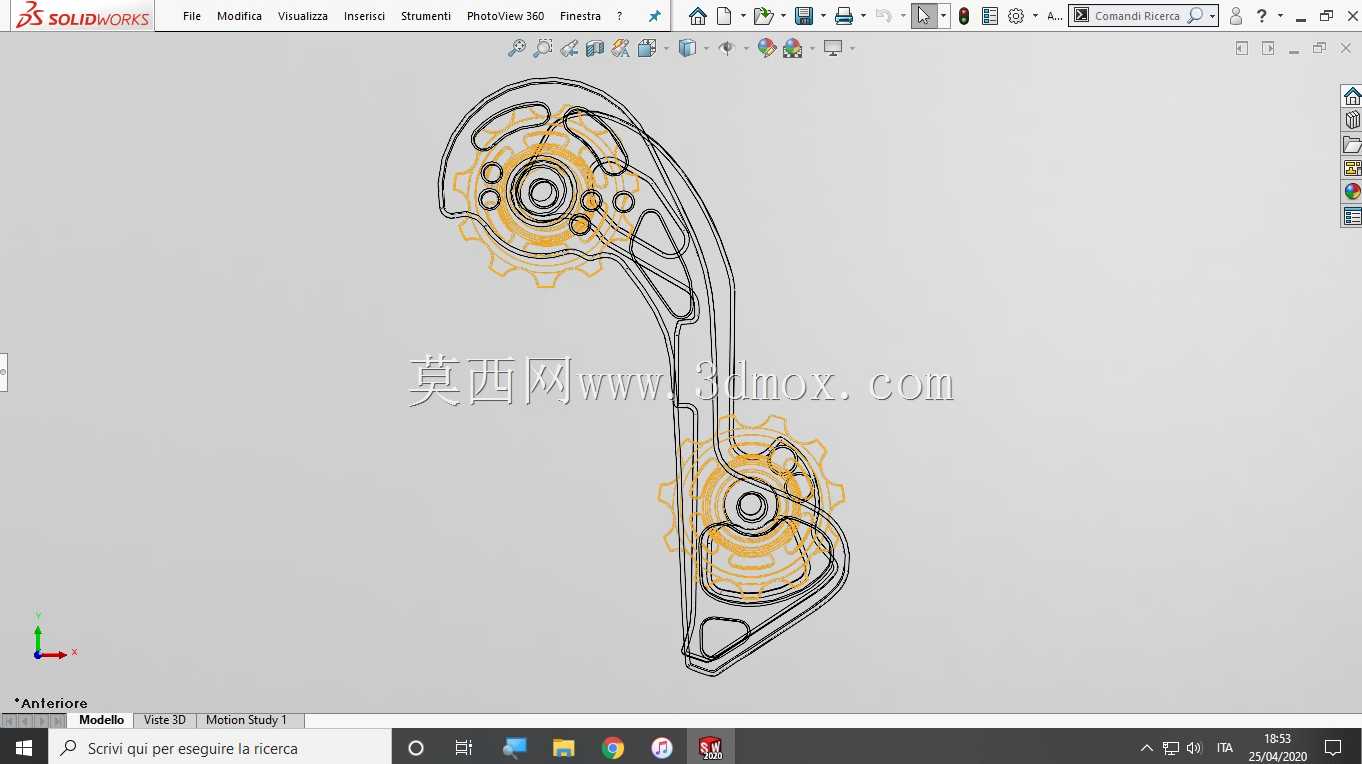

这套结构是自行车变速系统后拨链器的核心执行组件，日常骑行中承担着链条张紧、变速导向的核心作用，不管是山地越野的颠簸路况还是公路竞速的高频变速场景，该部件的结构合理性直接决定变速响应速度与链条运行稳定性。设计过程中首先要匹配对应速别套件的链条节距公差，两个导轮的齿形轮廓做了差异化处理：靠近飞轮侧的上导轮齿形做了偏移容错设计，允许飞轮变速时链条存在小幅横向摆角，避免换挡瞬间出现卡链、跳齿问题；下方的张力导轮齿形侧重导向顺滑性，齿尖做了圆弧过渡，降低链条啮合时的摩擦损耗。保持架的异形轮廓并非随意设计，其两个安装孔的中心距、导轮安装位的同轴度公差控制在0.02mm以内，避免导轮转动时出现偏摆蹭到架体；架体上的镂空槽一方面是为了降低整体重量，满足轻量化骑行的需求，另一方面是预留了变速过程中链条的摆动空间，防止大飞小飞切换时链条与架体发生剐蹭。安装边界上，保持架上端的铰接孔需要匹配后拨主体的转轴尺寸，装配后要保证架体绕转轴摆动时无卡滞，扭转间隙控制在合理范围，避免张力轮张紧力度出现波动；两个导轮的安装轴位预留了标准轴承的压装空间，轴肩高度要匹配轴承厚度，压装后轴承内圈与导轮、外圈与架体的配合公差选过渡配合，既保证转动顺滑无旷量，也方便后期维护时的拆卸更换。实际使用场景中，该结构需要承受链条变速时的瞬时冲击力，尤其是越野路段颠簸时链条张力突变，保持架的弯折角度做了强化处理，受力集中的铰接位置做了加厚设计，避免长期使用后出现架体变形导致变速不准；导轮的齿部厚度做了优化，既兼容不同宽度的变速链条，也能减少链条与齿侧的摩擦，降低骑行过程中的传动损耗。设计时还需要考虑泥水工况下的排屑空间，导轮与保持架之间预留了足够的间隙，骑行中带入的泥沙可以顺着间隙排出，不会卡在导轮与架体之间造成转动卡滞，提升部件在复杂户外环境下的使用寿命。
