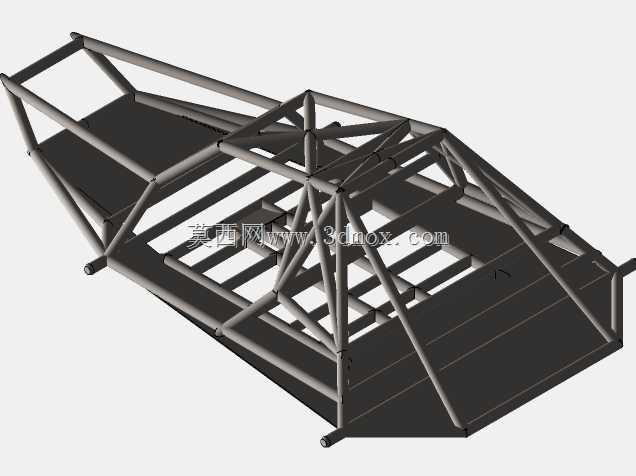

钢管桁架式越野赛车底盘框架结构

该空间桁架式底盘框架主要面向小型越野竞速车辆、巴吉赛车及单人全地形车的开发场景，作为整车核心承载基体，承担动力总成、悬架系统、转向机构、驾驶舱组件及附属覆盖件的安装定位功能，同时需传递行驶过程中路面冲击、加速制动惯性力、过弯侧向载荷等复杂受力，是决定整车刚性、操控极限与安全性能的核心结构。设计阶段优先采用等直径薄壁无缝钢管作为主构材，通过三角形空间桁架布局实现受力的均匀分散，相比传统冲压焊接式底盘，在同等重量下可获得更高的抗扭刚度与抗弯强度，尤其适配非铺装路面行驶时的交变载荷工况，能有效避免长期颠簸导致的结构疲劳开裂。框架前部预留了动力总成与前悬架安装位，主纵梁沿整车长度方向贯通，前部斜向支撑呈放射状排布，既为发动机、变速箱提供稳定的安装支点，也能在正面碰撞时通过杆件的有序溃缩吸收冲击能量，保护驾驶舱区域结构完整性。中部驾驶舱区域按照人机工程边界设计了环绕式防滚结构，顶部横向杆件与侧面斜撑形成封闭笼型结构，侧边防撞杆的高度与位置匹配驾乘人员躯干防护范围，底部预留了座椅安装滑轨、踏板总成、转向柱的固定点位，框架内部净空满足佩戴头盔后的驾乘人员操作空间需求，同时控制整体宽度适配窄车身越野通过性要求。后部结构围绕后悬架、油箱及散热组件布置，斜向支撑从主纵梁延伸至后悬安装点，抵消后轮跳动带来的纵向与侧向冲击力，尾部横向杆件用于固定后防撞结构与尾灯组件。整体框架的杆件连接节点均采用相贯线切割后满焊处理，所有受力交汇点避免出现应力集中的锐角结构，安装孔位均预留焊接螺母或补强片，保证附件安装的连接强度。框架底部设置了多组横向加强梁，用于固定车身底板、电池及线束排布，离地间隙的设计兼顾越野通过性与整车重心控制，前后悬安装点的相对位置精度控制在毫米级，避免后续装配出现悬架定位参数偏差。这类桁架式底盘相比量产车的承载式车身，更适合小批量定制化赛车、特种作业全地形车的开发，结构修改灵活，可根据不同动力配置、轴距需求快速调整杆件布局，无需开模即可完成生产制造，同时在轻量化层面具备显著优势，能在保证结构强度的前提下降低整车整备质量，提升动力响应与操控表现。
