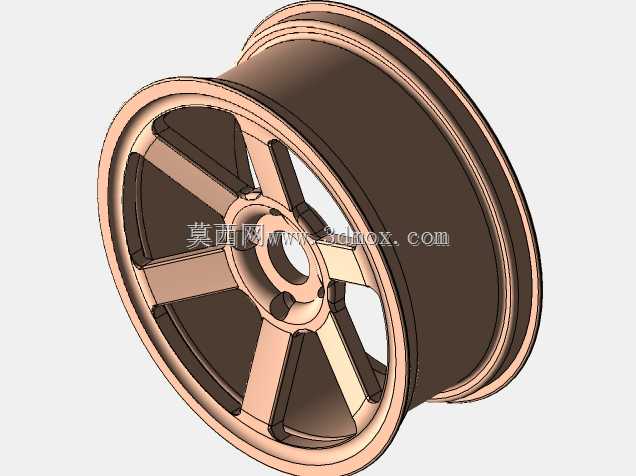

乘用车15英寸六辐轻量化轮毂结构设计

日常做紧凑级家用车行走系统匹配时，15英寸规格的轮毂是绕不开的核心部件，这类尺寸的轮辋大多适配185/65R15、195/60R15规格的乘用车子午线轮胎，覆盖A0级到入门A级燃油车、纯电代步车的配套需求，不管是售后改装替换还是整车厂前期底盘件开发验证，都需要精准的三维数模来做装配干涉检查、载荷工况模拟。这款轮毂采用六辐直条式的结构布局，设计阶段首先要卡准安装边界的几个核心尺寸：中心孔直径要匹配对应车型的轮毂轴头公差，避免出现安装后高速抖动的问题；PCD节圆直径严格对应车轮螺栓的分布参数，保证螺栓孔与轮毂轴承的同轴度；轮辋的J值设定为6J，刚好适配断面宽度185到205之间的轮胎，胎圈座的角度、轮缘的高度完全符合乘用车车轮的行业标准，避免轮胎充气后出现脱圈、密封不良的问题。从结构强度的角度考量，六根辐条采用等强度变截面设计，靠近轮心安装盘的位置辐条厚度更大，向轮辋边缘延伸时逐步做减薄处理，在保证15英寸规格要求的径向、侧向载荷强度前提下，尽可能降低非簧载质量，对提升整车悬挂响应速度、降低行驶颠簸都有实际作用。轮辋的中部预留了气门嘴安装的标准开孔，位置避开辐条的应力集中区域，方便后期轮胎充气、胎压监测模块的安装。设计过程中特意做了安装面的沉台处理，让轮毂与刹车盘、轴头的贴合面完全贴合，不会出现装配间隙导致的车轮偏摆；辐条背面预留了足够的避空空间，适配常规的浮动卡钳刹车结构，不需要额外加装垫片就能避开刹车卡钳的外轮廓，减少后期改装的匹配成本。做三维建模时，所有的过渡圆角都做了应力释放处理，避免直角结构在交变载荷下出现应力集中导致的轮毂开裂，轮缘位置做了加厚处理，应对日常行驶中路肩剐蹭、坑洼冲击的工况，轮辋内部的平衡块粘贴平面做了平整化设计，方便后期做动平衡时配重块的粘贴固定，不会因为曲面弧度问题导致配重块脱落。这类轮毂的应用场景不局限于原厂配套，在售后改装市场也有很大需求，15英寸的规格兼顾了轮胎的扁平比适配性，不会因为轮辋尺寸过大导致轮胎胎壁过薄，日常走非铺装路面、乡村道路时的抗冲击能力更强，后期维护成本也更低。建模时严格按照车轮装配的公差要求设定配合尺寸，不管是用来做底盘装配的干涉检查，还是做有限元分析的载荷工况模拟，都能直接导入仿真软件使用，不需要额外做尺寸修正，辐条的造型也兼顾了空气动力学特性，行驶时能引导气流穿过辐条间隙，给刹车系统带走部分热量，降低长时间制动后的刹车热衰减风险。
