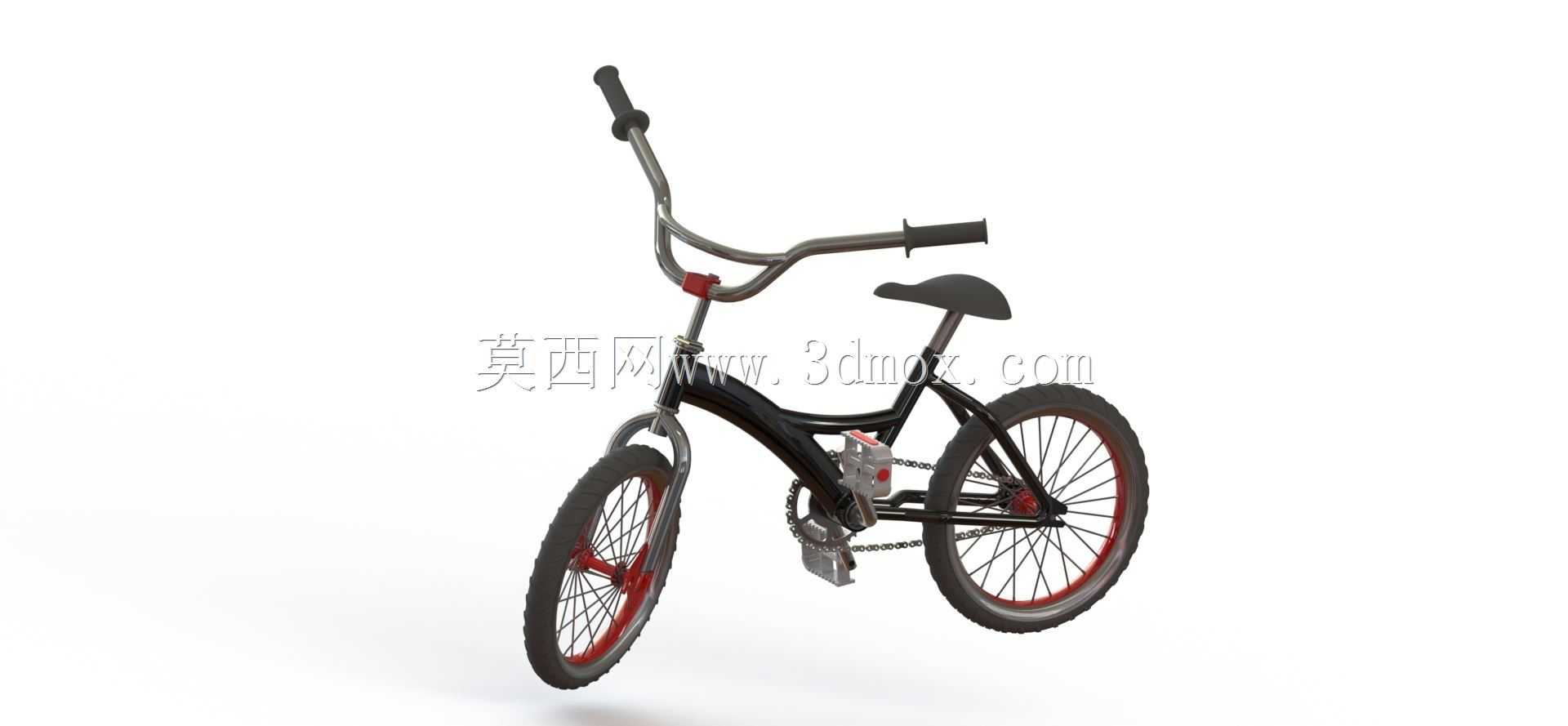

小轮特技自行车整车结构三维设计

这款小轮特技自行车的三维结构设计，核心围绕极限运动场景的使用需求展开，区别于普通通勤自行车的结构逻辑，在刚性、抗冲击性与操控灵活性上做了针对性的结构优化。日常应用中，这类车型主要服务于街式特技、平地花式、U型池场地特技等运动场景，需要承受落地冲击、侧向扭转、频繁急刹等复杂受力工况，因此在结构设计阶段就对各部件的受力边界做了明确界定。从整车布局来看，车架采用短轴距设计，前后轮轴的水平间距控制在适配特技动作的范围内，既保证抬前轮、后轮滑等动作的操控便利性，也避免轴距过短导致的高速行驶稳定性不足；车架主管采用变径管材结构，在头管、中轴等应力集中区域做了局部加厚处理，焊接位置的过渡圆角做了平滑处理，减少应力集中带来的断裂风险。轮组部分采用加厚双层轮圈设计，辐条采用交叉编法，搭配大颗粒防滑外胎，轮圈边缘做了加强卷边结构，能够承受特技动作中侧向剐蹭、落地冲击的载荷，轮组与前叉、后叉的安装同轴度公差控制在合理范围内，保证转动过程无偏摆。车把采用高抬升设计，把横宽度适配肩宽操控需求，把套采用防滑纹理结构，把立与前叉舵管的锁紧结构做了防松设计，避免特技动作中车把转动移位；前叉采用刚性叉腿结构，无减震阻尼设计，保证力量传递的直接性，方便车手精准操控车身姿态。传动部分采用单速结构，省去变速组件降低故障概率，牙盘与飞轮的传动比适配特技动作的发力需求，脚踏采用带防滑钉的宽面结构，保证脚部踩踏的附着力，链条张紧度预留了小幅调整空间，适配不同使用场景的张紧需求。鞍座采用窄小的流线型设计，不影响动作过程中腿部的摆动空间，座杆与车架座管的锁紧结构采用快拆加锁紧螺母的双重固定方式，避免大冲击下座杆下滑。刹车系统采用后置夹器结构，刹车线走线沿车架内侧布置，避免动作过程中剐蹭障碍物，刹车手柄的握持位置贴合车把握持角度，保证制动操作的响应速度。整车各部件的安装边界都做了干涉校验，转向过程中车把与车架、前轮无剐蹭，脚踏转动过程中与地面预留了足够的离地间隙，满足特技动作中倾斜车身的角度需求，所有连接紧固件的规格都做了统一选型，方便后期维护更换。
