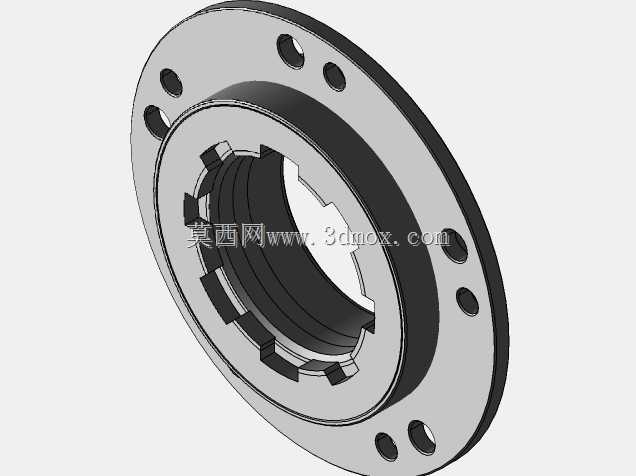

带法兰结构的自行车内啮合飞轮构件

这款带法兰集成结构的飞轮构件，主要适配三轮、四轮低速代步自行车以及机动助力自行车的后轮传动系统，作为动力传递路径中单向离合与扭矩输出的核心部件，直接决定骑行或助力驱动过程中动力衔接的顺畅度与承载可靠性。从实际装车场景来看，这类集成法兰的飞轮不需要额外加装转接垫片，法兰盘上的周向均布安装孔可直接与后轮辐条花鼓的安装位对位锁附，相比传统分体式飞轮+转接法兰的组合，能减少两个装配配合面的累计公差，降低高速转动时的径向跳动量，避免传动过程中出现异响或链条跳齿的问题。构件内孔设计为1.37英寸-24牙的标准英制内螺纹，可直接与同规格的花鼓轴端螺纹旋合，螺纹段的长度经过匹配计算，旋合到位后法兰端面刚好与花鼓安装面完全贴合，不会出现螺纹旋入过深顶死轴承、或是旋入量不足导致连接松动的问题。内圈的棘爪卡槽结构完全参照成熟的ACS PAWS 4.1棘轮结构参数设计，卡槽的工作面角度、深度以及相邻卡槽的分度误差控制在极小范围内，能保证棘爪在卡槽内顺畅啮合与脱开，正向传动时棘爪卡紧传递扭矩，反向滑行时棘爪顺利滑过卡槽实现单向离合，不会出现卡滞或打滑的情况。法兰盘上的安装孔采用大小孔间隔排布的设计，大孔用于穿装锁紧螺栓，小孔可作为定位销孔或是减重孔，在保证法兰盘整体结构强度的前提下，尽可能降低构件自身重量，减少后轮的转动惯量，提升骑行时的起步响应速度。飞轮外圈的齿形参数与常规自行车链条完全匹配，齿面的倒角设计能让链条在换挡过程中更顺畅地切入齿槽，减少换挡时的冲击与链条磨损。从建模设计的角度来看，整个构件的所有回转面同轴度公差、安装孔的位置度公差都经过严格校核，法兰盘的厚度经过强度仿真验证，在额定扭矩负载下不会出现形变，同时兼顾了轻量化需求，可直接用于非标代步车的传动系统选型参考，或是作为自行车维修替换件的三维建模参照。
