工业电动马达外观结构三维设计作品

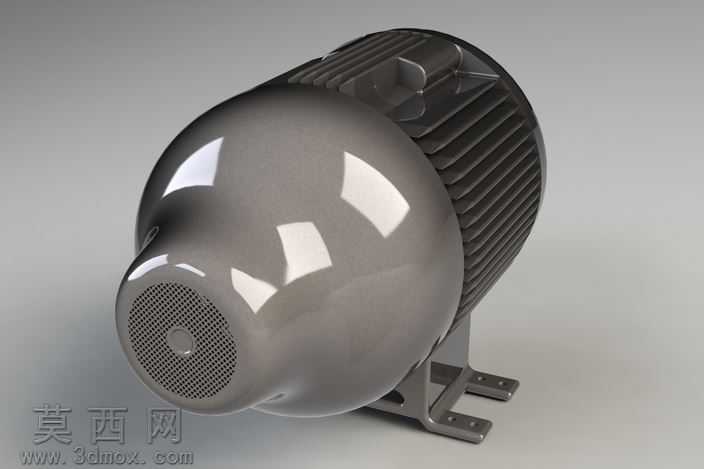

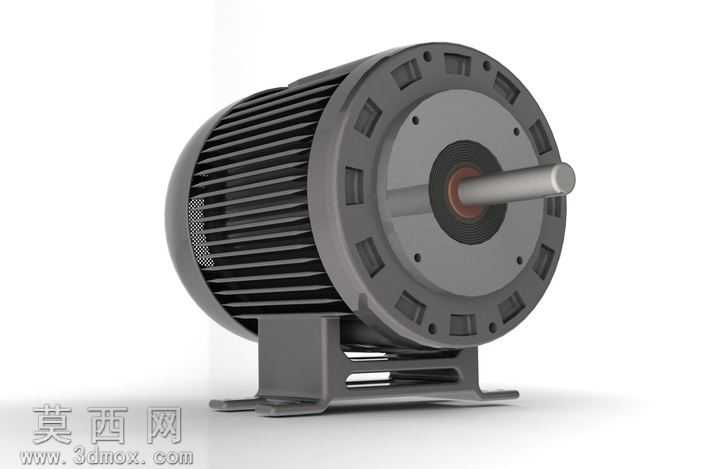

本作品为工业电动马达的外观三维设计模型，采用SolidWorks完成全参数化建模，全程围绕工业量产电机的真实外观比例进行结构还原，未涉及内部机械传动与电气绕组部分的设计，核心聚焦于电机外部可视结构的精细化呈现。建模阶段首先通过草图绘制勾勒电机的整体轮廓比例，以旋转凸台命令生成电机前端的圆润端盖结构，端盖表面预留了通风网孔的安装区域，通过阵列命令完成密集网孔的均匀排布，还原真实电机前端的通风防护结构；电机主体的筒状机壳部分，通过拉伸与切除命令完成表面轴向散热筋的建模，每一条散热筋的间距、凸起高度都参考工业常用电机的尺寸比例设置，保证散热结构的视觉真实感，同时还原机壳表面的曲面过渡细节，避免生硬的棱角转折。电机顶部的接线盒结构采用独立建模后装配的方式完成，还原接线盒的凸起造型与边角圆角处理，匹配真实电机的接线防护结构设计；底部的安装脚座通过拉伸凸台生成支撑结构，脚座上的安装固定孔位按照标准安装尺寸进行定位，保证脚座的结构符合实际安装的视觉特征。材质与渲染阶段，为电机整体赋予深灰色金属烤漆材质，调整材质的反射光泽度参数，模拟工业电机外壳的半哑光金属漆面质感，散热筋的凹陷区域通过光影参数调整呈现自然的明暗层次，突出结构的立体感；端盖的通风网孔部分赋予深色金属网材质，与主体烤漆材质形成视觉区分，安装脚座部分略微调整材质粗糙度，模拟铸件底座的哑光质感。渲染阶段采用柔和的工作室布光方案，主光源从侧上方投射，突出电机曲面的高光反射效果，辅助光源补充暗部细节，避免散热筋区域出现死黑，最终呈现出质感真实、结构还原度高的工业电机外观效果，可用于工业场景搭建、产品展示配图、教学演示素材等场景使用。
