12/24伏贴标机用布勒直流电机结构模型

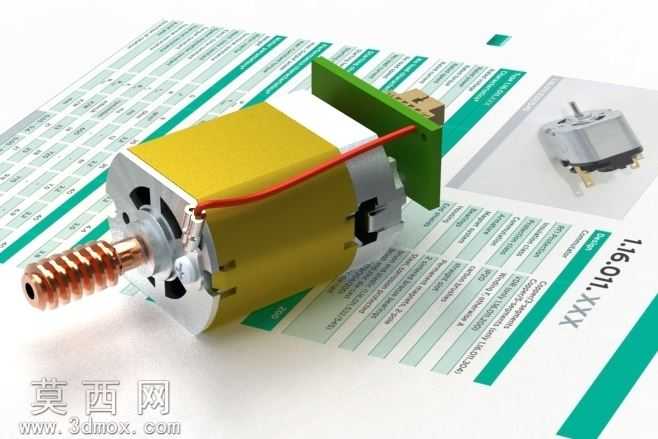

本模型为适配贴标标签打印机的12/24伏布勒微型直流电机三维建模成果，建模过程严格参照实物测绘尺寸完成，完整还原了该款直流电机的全部结构细节。建模阶段首先对电机的核心组成部件进行拆分建模：机壳部分采用拉伸与切除特征构建黄色涂装的金属壳体轮廓，精准还原壳体表面的散热卡槽、端盖定位卡口的结构尺寸，壳体壁厚按照实物0.8mm的参数设置，保证结构强度表现与实物一致。输出端的铜质蜗杆轴采用螺旋扫描特征完成齿形建模，齿距、齿顶圆、齿根圆参数完全匹配实物传动规格，轴端的中心定位孔、轴肩定位台阶均做了精细化还原，确保装配时与传动机构的配合精度符合设计要求。后端的绿色绝缘安装支架采用凸台拉伸与安装孔切除完成建模，还原了支架上的接线端子定位槽、电机固定卡扣结构，红色供电引线采用扫掠特征构建，还原引线与电机接线端的连接位置与走线形态。端盖部分还原了电刷安装腔、轴承定位孔的内部结构，同时对配套展示的同款微型电机做了简化结构建模，用于对比展示同系列电机的外观差异。材质渲染阶段，机壳赋予哑光黄金属漆材质，调整金属度与粗糙度参数还原实物漆面质感，蜗杆轴赋予抛光铜材质，表现铜件加工后的金属光泽，绝缘支架赋予哑光绿色工程塑料材质，接线引线赋予红色软质塑胶材质，纸质参数表赋予带印刷纹理的哑光纸张材质，所有材质均调整了环境反射参数，保证渲染效果贴近实物视觉表现。模型装配阶段按照实际装配顺序完成各部件的配合约束，轴类部件与端盖轴承位设置同轴心配合，安装支架与机壳设置面重合与定位卡扣配合，还原电机实际装配的位置关系，整体模型无干涉结构，可用于电机原理演示、贴标机传动结构配套设计、低压驱动部件选型参考等场景，完整呈现了该款微型直流电机的结构特征与外观细节。
