山地车传动叉部轮盘结构设计

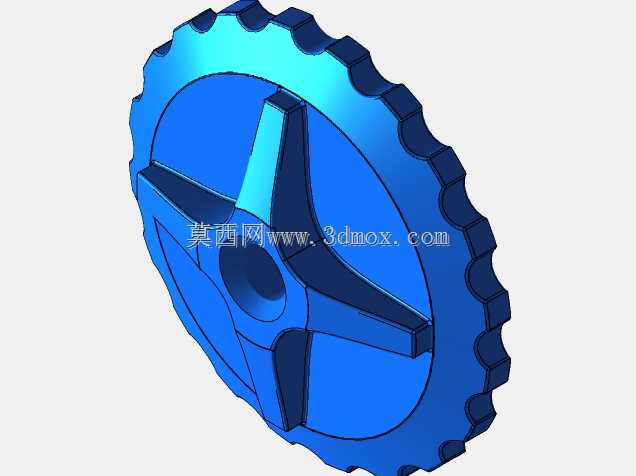

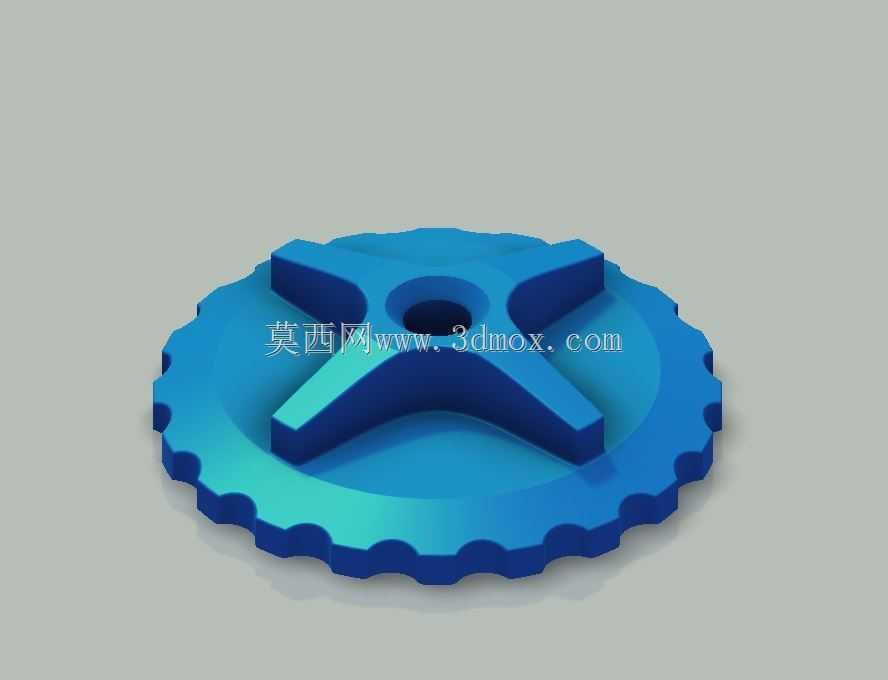

该零件属于山地车传动系统的叉部关联轮盘构件，日常应用场景覆盖山地越野、城市通勤、户外骑行等多种自行车使用工况，安装位置处于车架叉部与传动链的衔接区域，核心作用是配合链条完成动力传递，同时承担叉部连接端的限位与扭矩承载功能。从实际使用需求出发，设计时优先考虑户外复杂路况下的抗冲击性能，轮盘外缘采用连续齿形结构，齿廓弧度经过反复适配，能保证与标准自行车链条的啮合精度，减少骑行过程中跳齿、掉链的概率，即使在颠簸路面发力踩踏时，也能维持传动的平稳性。中间的十字形加强筋结构并非随意设置，而是在兼顾零件轻量化的前提下，提升整体结构刚度，避免大扭矩输入时轮盘发生形变，中心的通孔为安装定位孔，孔径尺寸匹配常规山地车中轴连接轴径，安装时可直接套入定位轴，通过端面紧固件完成锁紧，不需要额外加工适配结构，降低装配复杂度。轮盘整体厚度控制在适配山地车传动间隙的范围内，安装后与车架叉部的预留间隙经过校核，不会在转向、避震压缩过程中与叉部构件发生运动干涉，外缘齿顶的圆角处理能减少链条磨损，延长整套传动系统的使用寿命。设计过程中先梳理了山地车叉部的安装边界，确认叉部连接端的安装面尺寸、轴孔同轴度要求，再反向推导轮盘的外形轮廓，十字筋的高度与宽度经过受力仿真验证，在满足踩踏峰值扭矩承载要求的同时，尽可能削减非受力区域的材料用量，降低零件自重，避免增加骑行过程中的不必要负载。齿形部分的参数完全匹配通用自行车链条的节距，兼容市面主流山地车传动链条规格，不需要定制专用链条即可完成装配，后期维护更换的适配性更强。零件表面的过渡圆角全部做了圆滑处理，没有尖锐棱角，既可以减少加工过程中的应力集中，也能避免装配、维护时划伤操作人员。
