自行车内置钢丝传动制动套结构设计

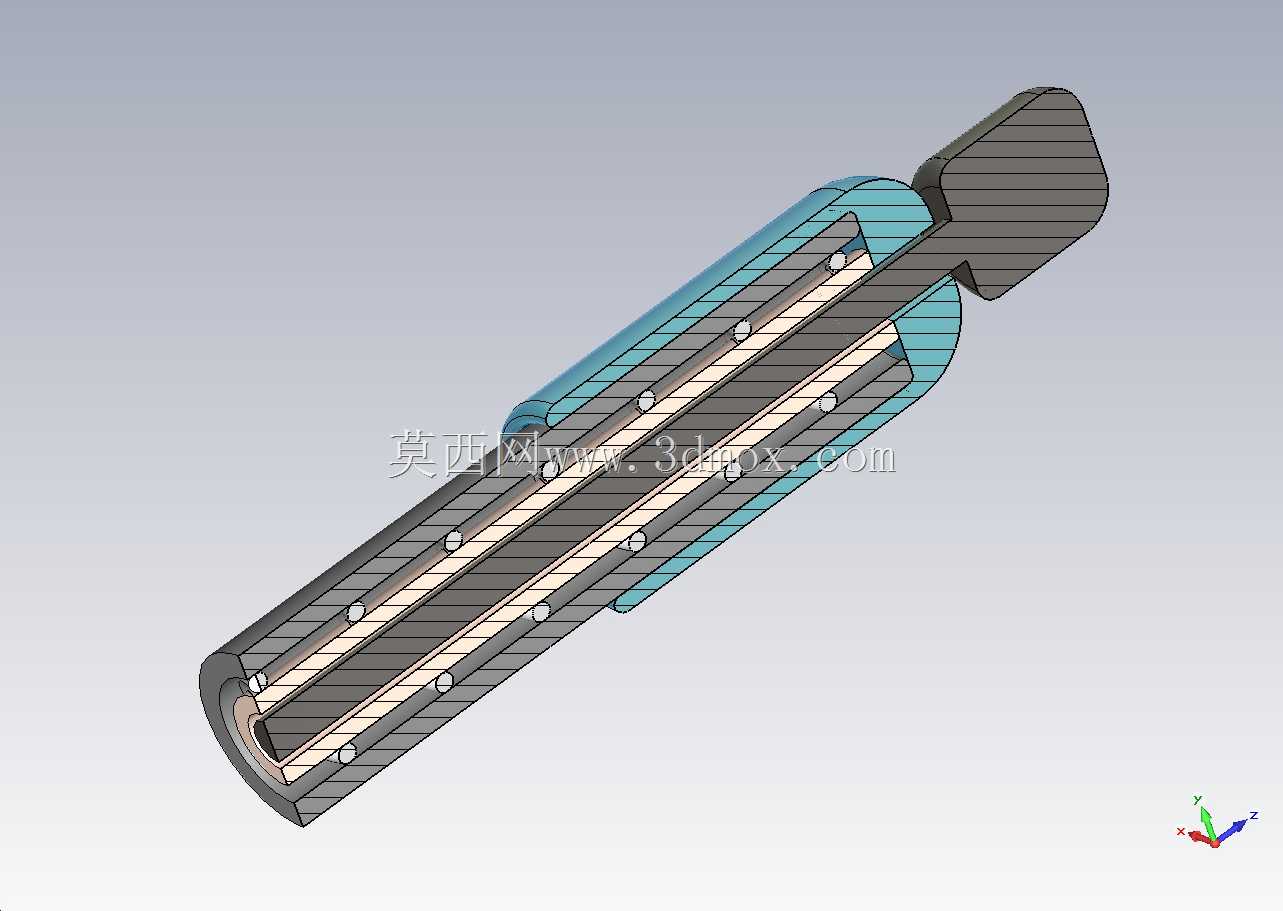

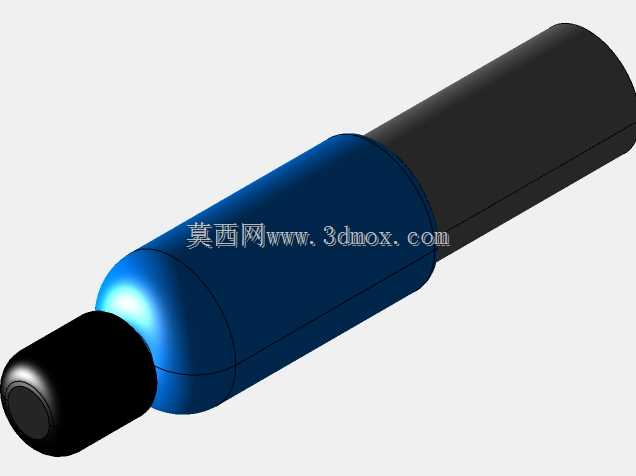

日常通勤、运动骑行场景下的自行车制动系统，长期暴露在泥水、扬尘环境中，外露的刹车钢丝很容易出现锈蚀、卡滞问题，直接影响制动响应速度与骑行安全，这款内置钢丝的制动套结构，正是针对这类户外使用痛点做的结构优化。从结构剖面能看到，整套组件采用同轴嵌套的布局，外层是带定位凸点的防护套体，内部预留了足够的钢丝穿行空间，沿套体内壁均匀分布的定位凸点，既可以给穿行的钢丝提供多点支撑，避免钢丝在套体内出现弯折、剐蹭，又能在钢丝往复运动时保留均匀的间隙，减少滑动阻力，哪怕套体随车把转动出现一定角度的弯折，内部钢丝也能保持顺畅的传动状态，不会出现刹车捏不动、回位滞后的问题。设计时首先考虑的是安装边界的适配性，套体的外径尺寸匹配常规自行车刹车线管的安装孔径，端部的插接结构可以直接和现有刹把、刹车夹器的安装位对接，不需要额外改造车架的走线孔位，替换安装时直接将原有外露线管替换为这套组件即可，不需要调整整车的原有制动行程参数。套体端部做了阶梯式的密封结构，能阻挡骑行过程中飞溅的泥水、沙尘进入套体内部，减少钢丝的磨损，相比传统外露式的刹车线结构，这种全包裹的设计能大幅延长刹车钢丝的更换周期，降低日常维护的频次。从功能实现来看，这套制动套的核心作用是为刹车钢丝提供封闭的传动通道，将钢丝的往复直线运动精准传递到刹车端，内部的多点支撑结构可以避免钢丝在受力时出现径向的窜动，捏下刹把时的力传递损耗更小，制动手感更线性，不会出现传统线管使用久了之后的软绵、虚位过大的问题。在做三维结构建模时，特意将套体的定位凸点做了圆弧过渡处理，避免尖锐棱角剐蹭钢丝表面的防腐涂层，同时套体的壁厚做了等厚设计，兼顾结构强度和轻量化要求，不会给整车增加额外的重量负担。端部的连接头做了扁位定位结构，安装时可以直接卡入车架的定位卡槽内，避免使用过程中套体随钢丝往复运动出现转动、移位，保证长期使用的结构稳定性。
