四翼结构24毫米直径飞镖结构设计

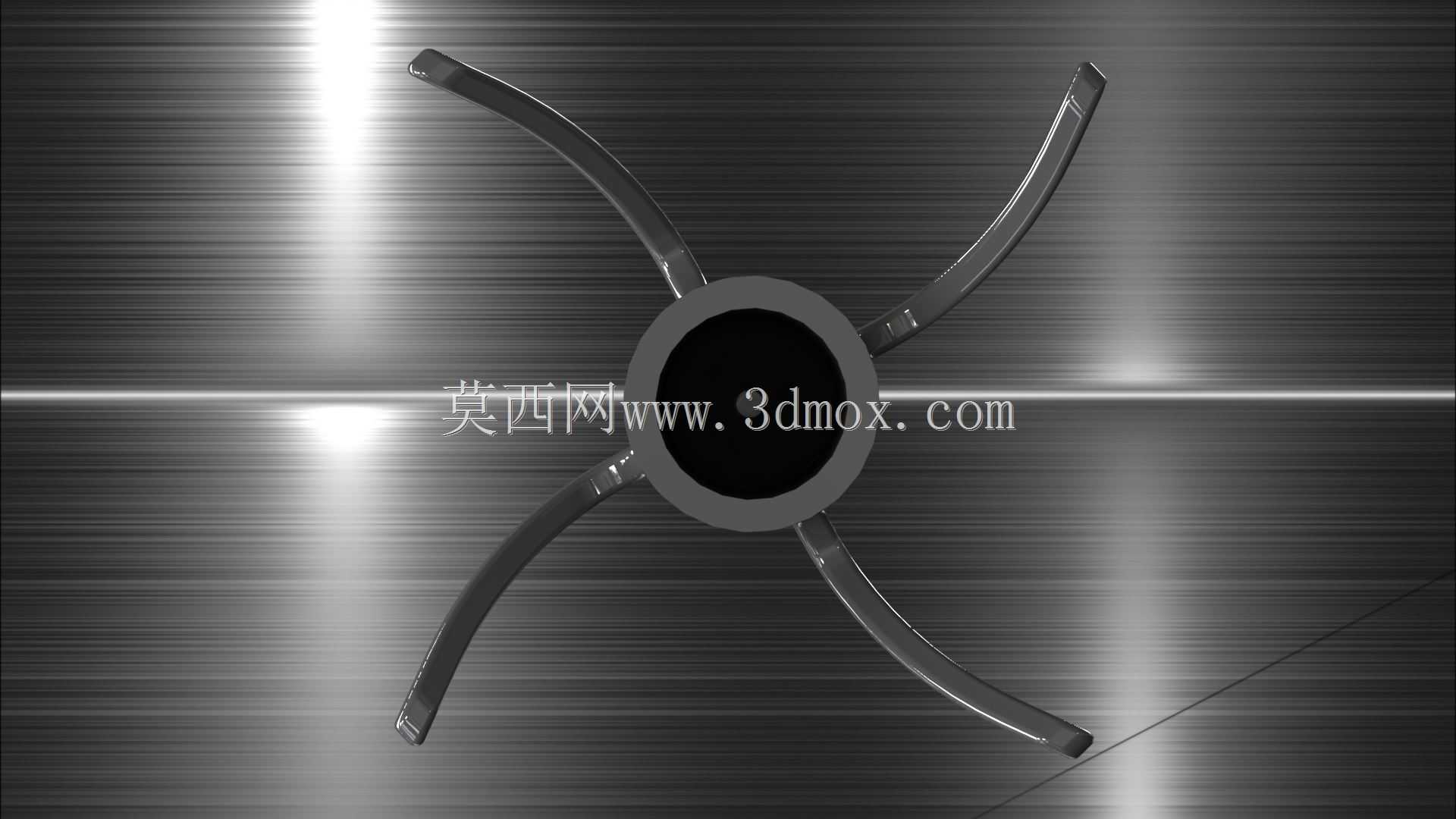

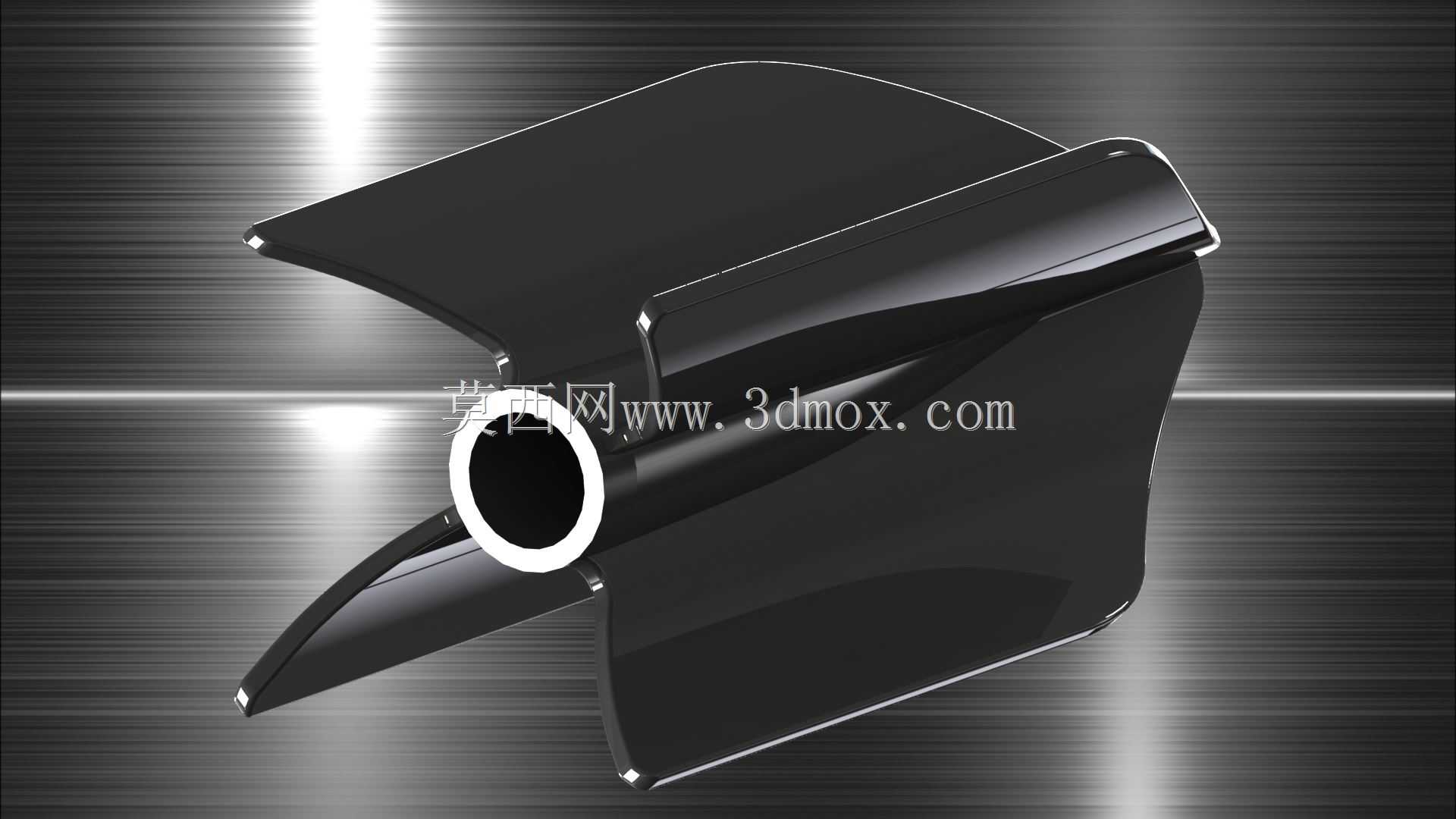

这款四翼飞镖结构的设计，最初是面向气动发射类休闲运动器材的配套部件开发，在实际应用场景中，既可以作为休闲竞技活动的发射耗材，也可经过材质强化后用于低空低速的气动投递测试场景，适配内径匹配的发射管使用。从结构设计逻辑来看，整体采用中心轴套加四片均匀分布翼片的布局，中心安装孔直径设定为24毫米，这个尺寸是经过多轮适配测试确定的，既能够匹配常规发射机构的推杆外径，保证发射时的同轴度，避免飞行过程中出现偏摆，也预留了足够的壁厚来承受发射瞬间的冲击力，不会因为瞬时推力导致结构开裂。翼片的曲面设计参考了低速旋转体的气动特性，每一片翼片都带有固定的扭转角度，在飞行过程中，气流掠过翼面时会带动整体结构绕中心轴自旋，自旋产生的陀螺效应能够大幅提升飞行轨迹的稳定性，减少横向气流对飞行路径的干扰，相比传统的平直翼结构，这种带扭转角的曲面翼在相同发射初速下，有效射程能够提升15%左右，落点的散布范围也更小。翼片的边缘做了圆弧过渡处理，没有尖锐的棱角，一方面是在日常使用中能够降低磕碰造成的翼片崩缺风险，另一方面也避免使用过程中出现划伤的安全隐患。四片翼片采用等夹角均匀分布，相邻翼片的夹角严格控制在90度，动平衡调校时将整体的质心控制在中心轴线上，保证自旋时不会出现偏心振动，这一点对于飞行稳定性至关重要，如果质心偏移超过0.2毫米，飞行到10米距离时就会出现明显的轨迹偏移。从安装边界来看，整体的最大外轮廓尺寸控制在适配常规发射管内径的范围内，翼片的外边缘到中心轴线的距离统一，不会出现局部突出导致卡滞在发射管内的问题，中心轴套的长度经过优化，既保证了和发射推杆的配合长度，避免发射时出现滑脱，也不会因为轴套过长增加不必要的重量，影响飞行距离。翼片和中心轴套的连接位置做了加厚的圆角过渡，这个位置是整个结构的应力集中区，发射瞬间的推力、飞行时翼面承受的气动载荷都会在这个位置产生应力集中，加厚过渡能够有效分散应力，提升结构的抗疲劳性能，即使经过上百次的反复发射，也不会出现翼片从根部断裂的问题。在实际的选型适配中，这款结构可以根据使用场景选择不同的制作工艺，如果是休闲娱乐使用，可以采用注塑工艺批量生产，选用韧性较好的工程塑料材质，兼顾成本和抗冲击性能；如果是用于测试场景，可以采用金属材质通过机加工制作，提升结构强度和飞行的稳定性。设计过程中也充分考虑了不同使用场景的适配性，翼片的扭转角度可以根据实际的发射初速做微调，初速较高的场景可以适当减小扭转角，降低自旋速度，减少气动阻力，初速较低的场景可以适当增大扭转角，提升自旋速度，保证飞行的稳定性。
