织带输送导向用松驰线滑轮结构

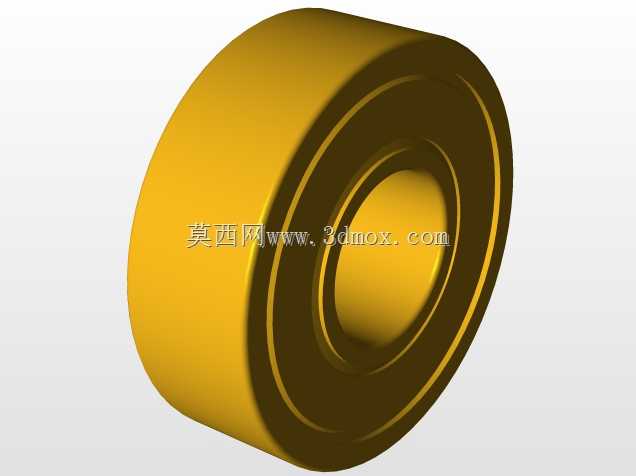

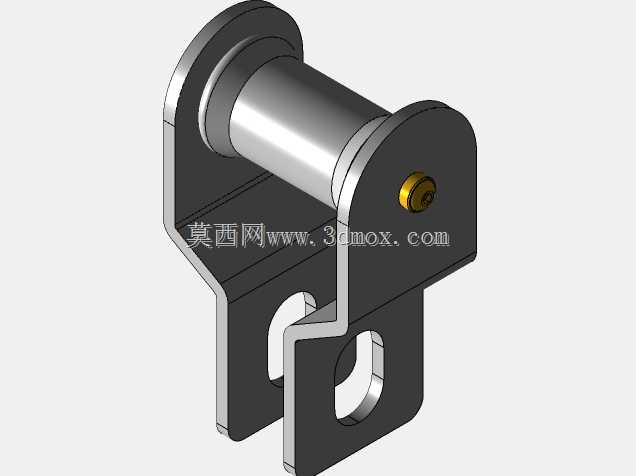

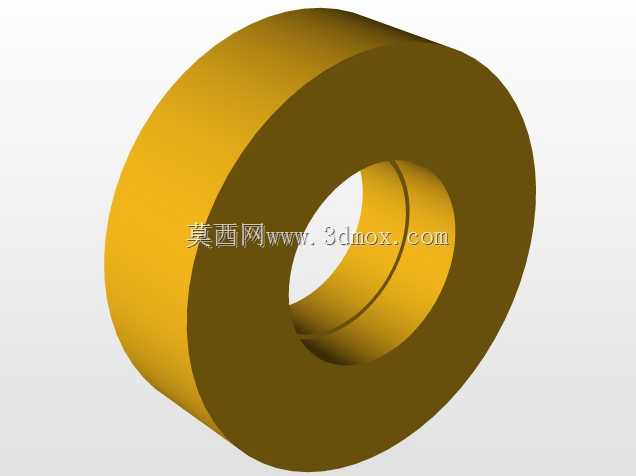

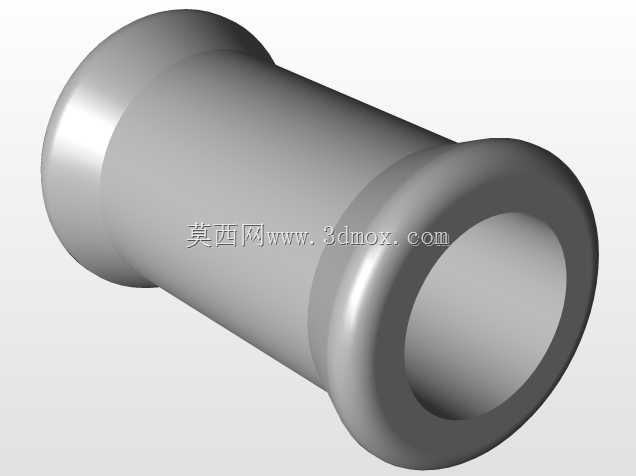

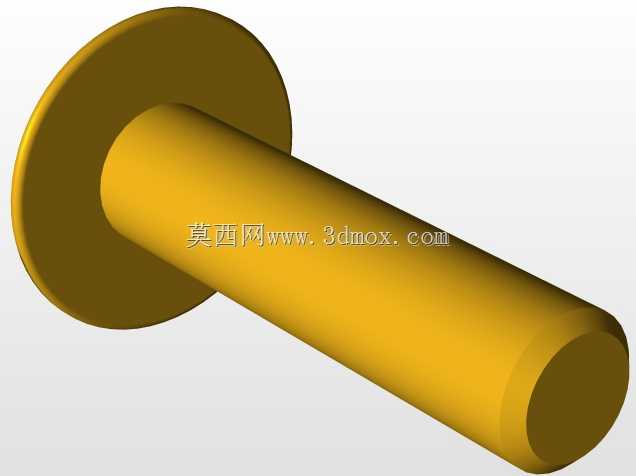

这类带轮结构常应用在织带、窄幅纤维带的连续输送产线中，承担带体导向、张紧余量调节的核心作用，在织带整经、编织后整理、裁切上料等工位都能见到同类结构的身影。实际生产场景里，织带在长距离输送过程中会因为张力波动、带体自身延展出现松驰下垂的问题，若没有对应的导向承托结构，很容易出现带体跑偏、卷边、卡滞的情况，直接影响后续工序的送带精度，严重时还会造成带体拉扯报废。这款滑轮组件采用分体式支架搭配固定销轴的结构设计，支架采用折弯成型的钣金件加工，两个安装支脚开设长圆孔，能够在安装时根据现场带体的张紧需求调整固定位置，适配不同张力等级的织带输送需求，长圆孔的调节行程覆盖了常规窄幅织带的张紧余量范围，不需要额外加装张紧调节座就能完成基础的张力适配。销轴与支架之间采用轴肩定位加端部紧固件锁止的方式，避免设备运行过程中销轴出现轴向窜动，滑轮套在销轴外侧，转动间隙控制在合理范围，既不会因为间隙过大出现径向跳动刮蹭带体边缘，也不会因为间隙过小出现转动卡滞、磨伤带面的问题。支架的折弯角度经过反复校核，安装后滑轮的轮面刚好与织带的输送面保持平行，带体经过轮面时受力均匀，不会出现单侧受力导致的带体偏移。从安装边界来看，支架底部的两个安装孔中心距适配常规型材机架的安装孔位，不需要额外加工转接板就能直接固定在40系列铝型材或者方钢焊接机架上，整体结构的外轮廓尺寸紧凑，不会占用过多的线体安装空间，即使在排布紧凑的多带同步输送工位，也能并排安装多个同规格组件，不会出现结构干涉。设计时特意将滑轮的轮面做了光滑圆角处理，避免尖锐棱边刮伤织带表面的纤维层，对于表面带有涂层的织带或者弹性织带，这种圆角处理能大幅降低带体表面的磨损率，延长织带在输送过程中的良品率。端部的紧固件采用标准外六角螺栓搭配防松垫圈，日常维护时只需要松开端部螺栓就能快速拆下滑轮，清理轮面缠绕的带丝或者杂物，不需要拆解整个支架，大幅降低了产线日常维护的耗时。
