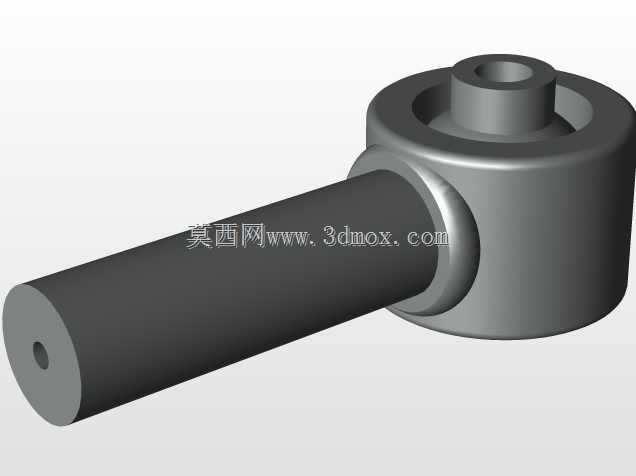

金属斗篷DuroFlex管路连接接头结构

这类接头主要应用在低压流体输送管路的柔性连接场景中，常见于工业气动回路、小型液压支路、给排水辅助管路以及设备内部的介质输送节点，用来补偿管路安装时的轴向、角度偏差，吸收设备运行过程中产生的小幅振动，避免硬管连接在长期交变载荷下出现应力开裂、接口渗漏的问题。从结构设计来看，接头采用一体式壳体搭配侧向接管的布局，主体为带内凹安装腔的圆柱壳体，侧向伸出的空心接管与壳体内部连通，整体没有在接头本体上加工连接螺纹，这一设计思路是为了适配对应规格的两侧踏板构件，螺纹结构集成在配套踏板零件上，既简化了接头本体的加工工序，也能在螺纹出现磨损时仅更换踏板配件即可完成维护，降低整体运维成本。壳体直径为2又5/8英寸，衬套宽度与壳体直径保持同尺寸，侧向接管的内孔通径匹配9/16英寸的螺栓孔通流能力，端部适配的连接螺纹规格为1又1/4英寸-12UNF，安装时需要注意侧向接管的伸出长度不会与周边管路、设备机架产生运动干涉，壳体端面的安装腔需要与配套衬套完全贴合，保证密封面的压紧力均匀，避免出现偏载导致的密封失效。在实际选型应用中，这类接头适合用在有小幅位移补偿需求的管路节点，不适合用在高压、大流量冲击的主回路中，安装前需要确认接管内孔的流通面积满足管路的介质流量要求，避免通径不足造成的管路压损过大，同时要保证连接螺纹的旋合长度符合规范，避免螺纹啮合不足导致的连接脱开风险。建模过程中需要重点保证壳体与接管过渡位置的圆角处理，避免应力集中，同时严格控制各安装面的形位公差，保证装配后同轴度符合使用要求，内部流道要做顺滑过渡处理，减少介质流动时的阻力损失。
