渐开线圆柱直齿轮啮合传动结构设计

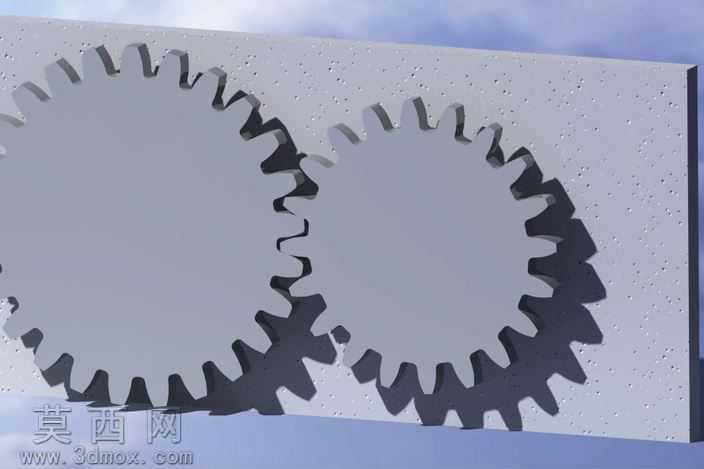

本作品为一对啮合的渐开线圆柱直齿轮传动结构，采用参数化建模思路完成整体设计，建模过程中严格遵循渐开线齿廓的几何生成原理，先通过齿廓参数方程计算齿形关键点坐标，再通过样条曲线拟合生成精准的渐开线齿廓曲线，保证齿形的啮合精度符合机械传动设计规范。建模时首先完成单个齿轮的齿坯基体创建，通过拉伸特征生成齿轮的圆柱基体，再基于分度圆、齿顶圆、齿根圆的参数尺寸完成单个齿槽的轮廓绘制，通过阵列特征完成整圈轮齿的均匀排布，过程中严格控制齿距、齿厚、齿槽宽的参数公差，保证两个齿轮能够实现无干涉的顺畅啮合。材质设计上选用工业常用的合金结构钢材质，渲染时赋予金属哑光质感，还原真实齿轮零件的表面肌理，同时对齿面啮合区域做了细微的光影处理，突出轮齿啮合的接触位置，清晰展示齿轮传动的配合关系。结构设计上两个齿轮按照标准中心距完成装配，轮齿之间保留合理的啮合侧隙，既能够保证传动过程的顺畅无卡滞，也符合实际机械装配的公差要求，可直观展示直齿轮传动的运动原理。设计过程中重点优化了齿根过渡区域的圆角处理，避免应力集中问题，提升齿轮结构的力学性能，同时所有参数均可根据实际传动需求进行调整，可快速修改模数、齿数、齿宽等核心参数生成不同规格的直齿轮模型，适配不同的传动场景使用。整体模型结构完整，齿形精度高，装配关系准确，可用于机械原理教学演示、传动机构虚拟装配验证、非标设备传动方案设计参考等场景，能够直观呈现渐开线直齿轮的结构特点与啮合传动特性。
