螺纹调节式C型压紧夹具结构设计

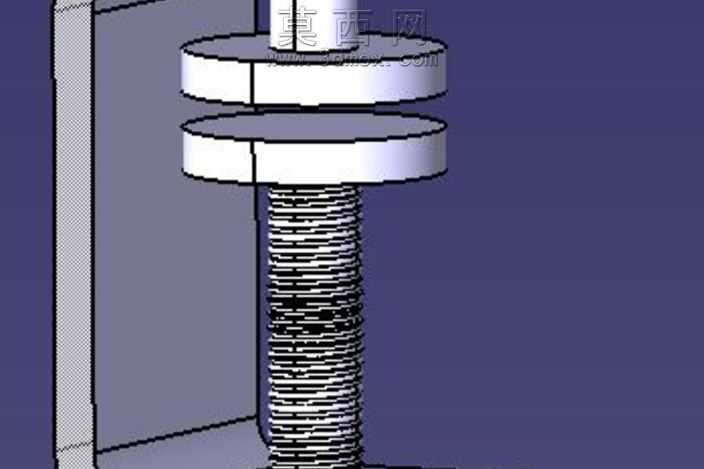

本作品为螺纹调节式C型压紧夹具的三维参数化模型，整体建模过程严格遵循机械装夹部件的实际设计逻辑，在三维建模环境中首先完成C型夹主体框架的基准搭建，以夹体背部竖直支撑面为装配基准，依次完成螺纹传动段、上下压紧盘、调节螺杆的特征绘制。建模阶段针对螺杆的外螺纹特征采用螺旋扫描方式生成真实牙型结构，还原梯形传动螺纹的啮合细节，避免简化螺纹带来的结构失真，上下两个环形压紧盘采用同轴约束装配于螺杆端部，可随螺杆的旋动实现竖直方向的直线进给，完成对工件的压紧与松脱动作。模型在结构设计上充分考虑FDM熔融沉积成型的工艺特性，在各部件的配合公差上做了适配性调整，针对螺纹配合间隙、压紧盘与螺杆的装配间隙预留了合理的公差余量，确保原型件在3D打印制作后可顺利完成装配，实现顺畅的旋动调节功能，不会出现卡滞或配合过松的问题。材质渲染阶段对不同部件做了区分处理，C型夹主体采用哑光金属灰材质模拟铸铁夹身的质感，螺杆部分采用亮面金属材质凸显机加工螺纹的光洁度，上下压紧盘采用略带磨砂质感的金属材质，区分不同加工面的视觉效果，整体渲染效果清晰展现夹具的装配层次与结构关系。设计思路上围绕快速装夹的使用需求，采用螺杆直推的压紧结构，无需额外的传动构件，整体结构简单可靠，压紧力可通过螺杆旋入深度灵活调节，上下双压紧盘的设计可增大与被夹工件的接触面积，避免装夹过程中压伤工件表面，同时保证压紧受力均匀，适用于小尺寸工件的钻孔、粘接、打磨等工序的临时固定场景，模型各部件均为可编辑参数化特征，可根据实际装夹需求调整夹体开口尺寸、螺杆直径、压紧盘大小等参数，快速衍生出不同规格的同类型夹具模型。
