辐条式自行车行走轮组结构设计

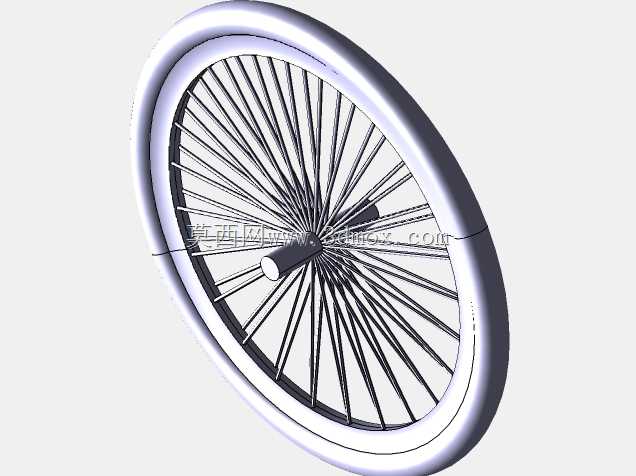

日常通勤、运动骑行类自行车的行走承载核心为轮组结构，该结构直接决定骑行过程的滚动阻力、承载能力与路面冲击缓冲表现，是自行车整车设计中需优先匹配车架开档尺寸、刹车安装位的核心部件。这款轮组采用经典的钢丝辐条排布结构，轮辋为等截面环形设计，外缘预留标准轮胎安装槽位，可适配同规格充气橡胶轮胎，装配时轮胎胎圈可完全卡入轮辋的限位槽内，避免骑行过程中出现胎圈脱开、漏气的问题。轮组中心为花鼓结构，花鼓两端伸出的轴段为标准安装基准，可直接卡入自行车前叉或后叉的开口槽内，配合轴锁螺母完成轴向固定，安装边界需匹配对应车架的开档宽度，避免出现装配干涉。设计过程中，辐条采用等直径细长金属杆结构，一端通过条帽与轮辋上的预制孔连接，另一端固定在花鼓的法兰盘上，通过调整每根辐条的张紧力，可将轮辋的径向圆跳动、端面圆跳动控制在合理范围内，保证轮组转动过程中的平顺性，减少骑行时的颠簸感。轮辋的截面形状经过优化，在保证结构强度的前提下尽可能降低轮组整体重量，同时外缘的刹车边可适配圈刹结构的刹车块，制动时刹车块与刹车边均匀接触，提供稳定的制动力矩。实际应用场景中，这类辐条轮组可适配城市通勤车、普通运动自行车的使用需求，日常铺装路面骑行时，辐条结构可有效分散路面传递的冲击载荷，避免轮辋出现局部变形，同时滚动过程中空气可从辐条间隙穿过，降低风阻带来的动力损耗。设计建模时，需重点保证辐条与花鼓法兰、轮辋连接位的装配精度，每根辐条的长度需根据轮辋直径、花鼓法兰直径与偏移量精确计算，避免出现辐条过长或过短导致的张紧力不均问题；轮辋上的条帽安装孔需均匀分布在同一圆周上，孔位角度偏差需控制在合理范围内，保证辐条装配后受力均匀。轮胎安装位的槽深与槽宽需匹配对应规格轮胎的胎圈尺寸，保证充气后胎圈与轮辋紧密贴合，同时预留足够的气门嘴安装孔位，方便内胎充气操作。花鼓内部的轴孔为同轴度基准，装配轴承后需保证轮组转动无卡滞，轴向窜动量控制在允许范围内，避免骑行过程中出现轮组晃动的问题。
