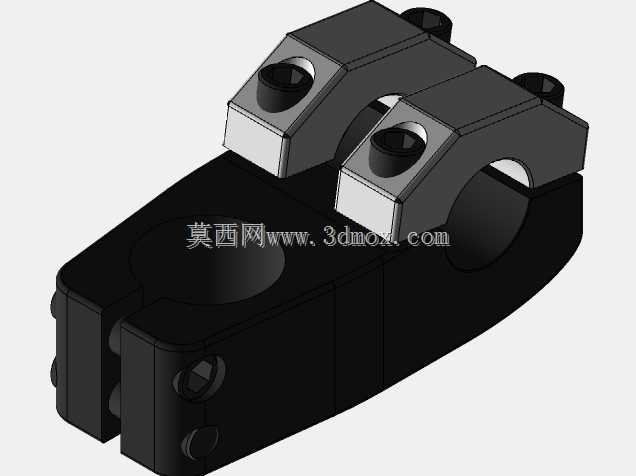

BMX自行车把立夹装连接结构

该结构为BMX小轮车的把立连接组件，核心作用是实现车把与前叉舵管的刚性锁紧连接，适配极限运动场景下的高强度载荷需求。在实际骑行场景中，BMX动作车手需要完成腾跃、转把、杆上平衡等极限动作，把立作为传递转向力、承受冲击载荷的核心连接件，既要保证足够的锁紧力避免车把偏转脱落，也要兼顾轻量化需求减少车头冗余重量。从结构设计来看，该组件采用分体夹装式结构，一端为圆形通孔适配标准口径的车把横管，通过两侧的锁紧螺栓施加预紧力，抱紧车把外壁，夹装孔内壁做了防滑纹理处理，可在螺栓达到额定扭矩时避免车把受冲击出现周向转动；另一端为带开口的舵管夹持腔，适配前叉上管的标准外径，开口结构允许夹持腔在螺栓锁紧时产生微量弹性形变，均匀抱紧舵管外壁，避免应力集中导致的管壁压溃。设计过程中优先考虑了载荷传递路径的合理性，将螺栓安装位设置在结构受力的中性层位置，避免极限冲击下螺栓承受额外的剪切力，主体结构的壁厚做了差异化设计，夹持区域壁厚加厚保证刚性，非受力区域做了减重挖槽处理，在不降低整体结构强度的前提下控制零件重量。安装边界方面，车把夹持端的通孔同轴度公差控制在0.02mm以内，保证车把安装后无偏斜，舵管夹持端的端面与孔轴线垂直度公差控制在0.03mm以内，安装后把立与前叉舵管保持垂直，避免转向过程中出现卡滞。零件的边角位置全部做了R2以上的圆角过渡，既避免应力集中导致的结构断裂，也能消除安装调试过程中的锐边划伤风险。夹装螺栓的沉头孔深度做了精准控制，保证螺栓锁紧后头部完全沉入孔内，不会突出零件表面剐蹭车手衣物或护具。整体结构没有多余的装饰性设计，所有几何特征都服务于功能需求，夹装力的传递路径直接，没有冗余的传力环节，在满足极限运动强度要求的同时，也方便日常维护时的拆装调整，不需要专用工装，使用常规内六角扳手即可完成锁紧力的调节，适配市面主流规格的BMX车把与前叉配件，可直接用于整车组装或者老旧配件的替换。
