镂空网格轻量化右踝康复护具

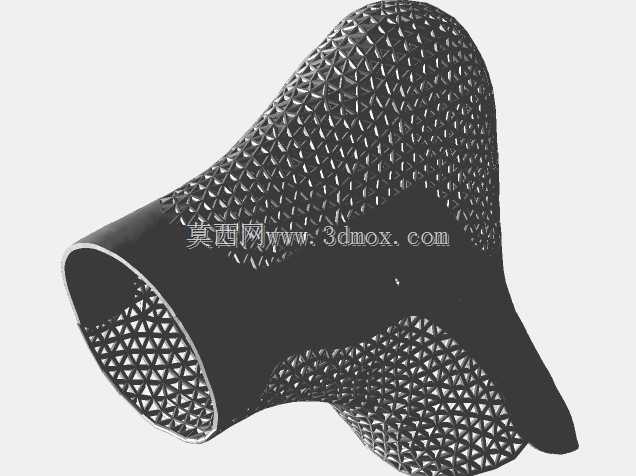

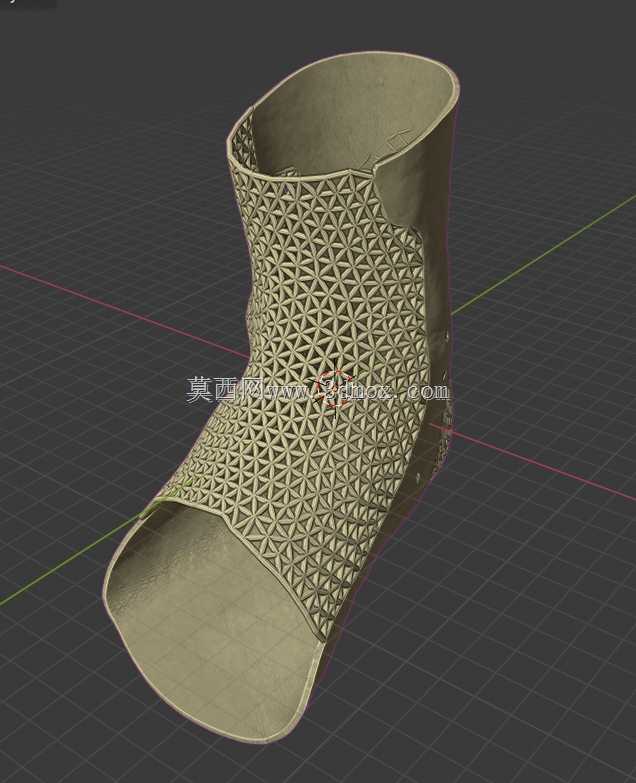

这款踝部护具的设计初衷是匹配日常踝部损伤后的固定康复需求，区别于传统硬质护具的厚重感，整体采用一体化包裹式轮廓，完全贴合人体右踝从足跟到小腿下段的生理曲面，穿戴时不会对踝骨凸起处造成额外压迫。护具主体区域采用三角形交错网格镂空结构，这种结构并非单纯为了减重，在设计阶段经过反复的受力仿真验证，三角形单元的排布密度顺着踝部活动时的应力走向调整，在踝部内外翻的受力集中区域加密网格排布，保证侧向支撑强度，而在足背、小腿后侧等需要适配肢体活动的区域适当放大网格单元尺寸，兼顾穿戴时的弯折适配性。护具的边缘全部做了圆滑翻边处理，避免长时间穿戴时磨伤皮肤，足底部分做了贴合足弓的弧度支撑，穿戴后可以正常穿戴普通鞋具，不会影响日常慢走等基础活动。从安装边界来看，这款护具的设计适配多数成年人的右踝尺寸，建模时参考了国内成年人群踝部的平均三维扫描数据，整体包裹范围从足跟后侧向上延伸12厘米左右，向前覆盖至足背中部，不会限制脚趾的正常活动，后侧开口预留了足够的穿戴余量，配合绑带即可完成固定，不需要额外的连接件。在实际临床应用场景中，这类护具可用于踝部扭伤后的恢复期固定、轻度踝部韧带损伤的制动保护，也可用于术后康复阶段的辅助支撑，相比传统石膏固定，镂空结构保证了皮肤的透气性，长时间穿戴不会出现闷汗、皮肤瘙痒的问题，轻量化的结构也不会给下肢造成额外的负重感。建模过程中优先保证了曲面的顺滑度，所有网格节点都做了平滑过渡处理，没有尖锐棱角，直接通过3D打印即可完成制作，不需要后续大量的打磨修整，打印时选用柔性医用耗材即可兼顾支撑强度与穿戴舒适度，网格结构的镂空率控制在60%左右，在保证结构强度的前提下最大程度降低了整体重量，单只护具的重量可以控制在100克以内，穿戴时几乎没有异物感。护具的足尖部分做了开放式设计，不会挤压脚趾，后侧的包裹高度刚好避开小腿腓肠肌的活动区域，行走时不会因为小腿肌肉的收缩造成护具移位，侧向的支撑强度可以满足日常平地行走的防护需求，避免康复过程中出现二次崴伤的情况。
