人体足部足底仿生结构三维造型

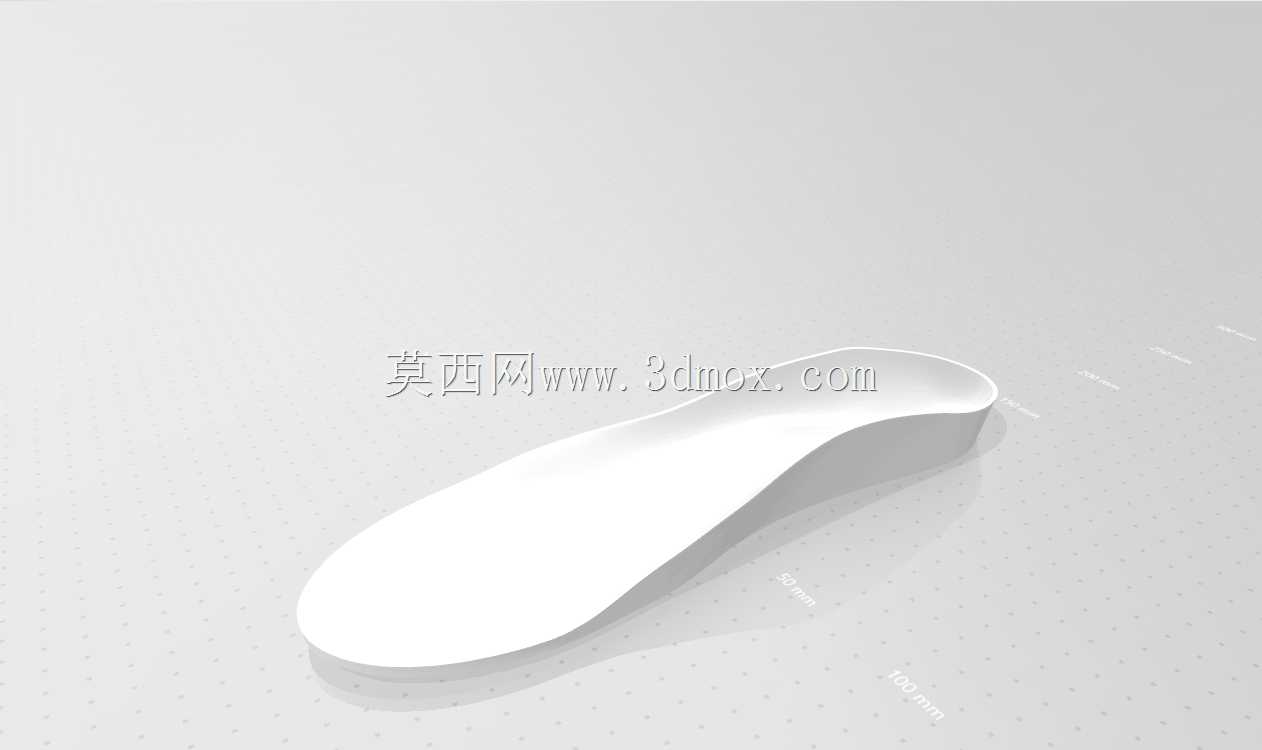

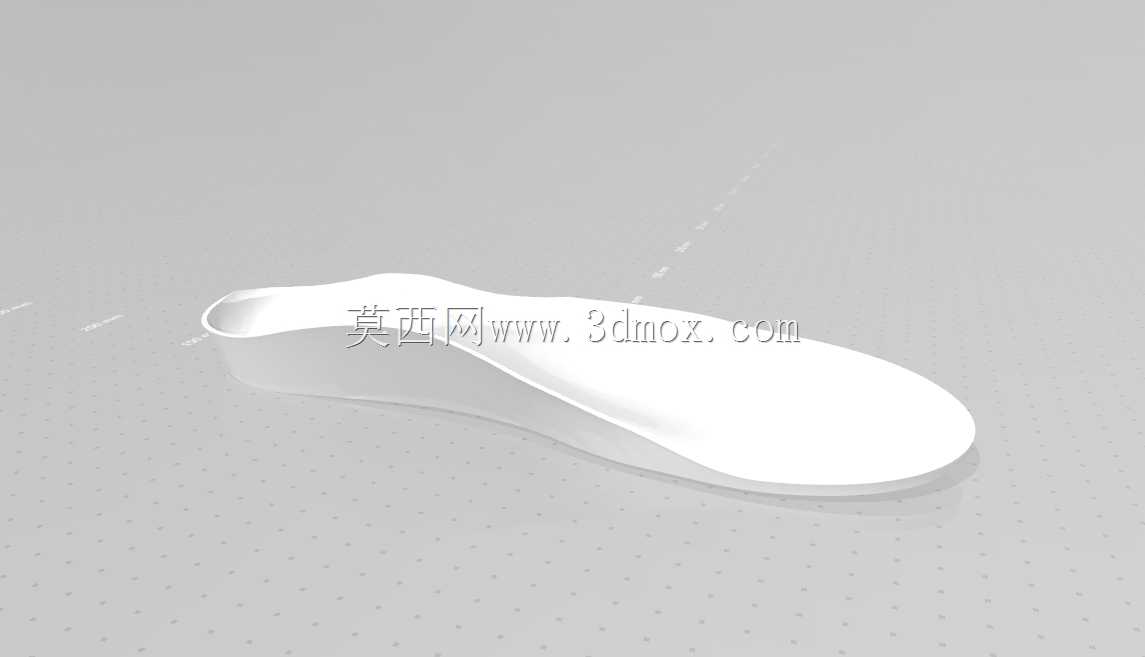

这款足底造型的三维结构，在康复辅具、足部护理器具开发领域有着很广的适配场景，日常做定制化鞋垫开发、足部病理矫形辅具打样、足部受力仿真分析的时候，都可以直接调用这个基础曲面做二次迭代，不用从零开始扫描写实足部轮廓，能省掉前期大量的点云处理时间。从设计逻辑上看，整个曲面完全贴合健康成年人足底的自然生理弧度，足弓位置的隆起高度参考了日常直立状态下的足弓支撑受力阈值，不会出现支撑过高顶压足弓、或是支撑不足无法分散足底压力的问题，足跟位置做了自然的圆弧过渡，匹配日常行走时足跟先着地的受力轨迹，前掌区域做了微幅的加宽处理，适配行走时前掌蹬地的形变空间，整个曲面的曲率连续顺滑，没有突兀的折角，不管是做3D打印直接出样，还是后续开模做软质硅胶、EVA材质的成品，都不会出现曲面断层导致的成型缺陷。做结构适配的时候要注意，这个模型的足底轮廓边界是按照成年男性42码足部的中性尺寸做的基准，横向最大宽度在92mm左右，纵向总长度控制在265mm，足弓最高点距离足底基准平面的高度在18mm，做不同尺码缩放的时候，要优先保证足弓位置的曲率比例不被拉变形，不然会直接影响最终成品的支撑贴合度。实际落地场景里，这个结构既可以直接作为足部压力测试的模拟载体，搭配压力传感阵列做不同鞋垫材质的受力分布测试，也可以作为矫形鞋垫的基础母模，根据不同用户的足印数据做局部曲面的微调，比如扁平足用户就适当加高足弓区域的支撑厚度，高足弓用户就适当降低隆起高度分散局部压力，糖尿病足护理的辅具开发里，还能在这个基础曲面上对应跖骨、足跟的位置做减压槽的结构设计，避免局部长期受压产生褥疮。整个造型的曲面厚度做了均匀的2mm基准壁厚，不管是用FDM工艺打印PLA材质的测试样件，还是用光固化工艺打印高精度的树脂母模，都能保证成型过程中不会出现壁厚不均导致的翘曲变形，曲面的法向全部统一朝外，后续做有限元受力分析的时候不用重新修复法向错误，导入各类仿真软件都能直接做网格划分，省掉模型修复的冗余步骤。
