摩托车维修用立式车轮固定夹持装置

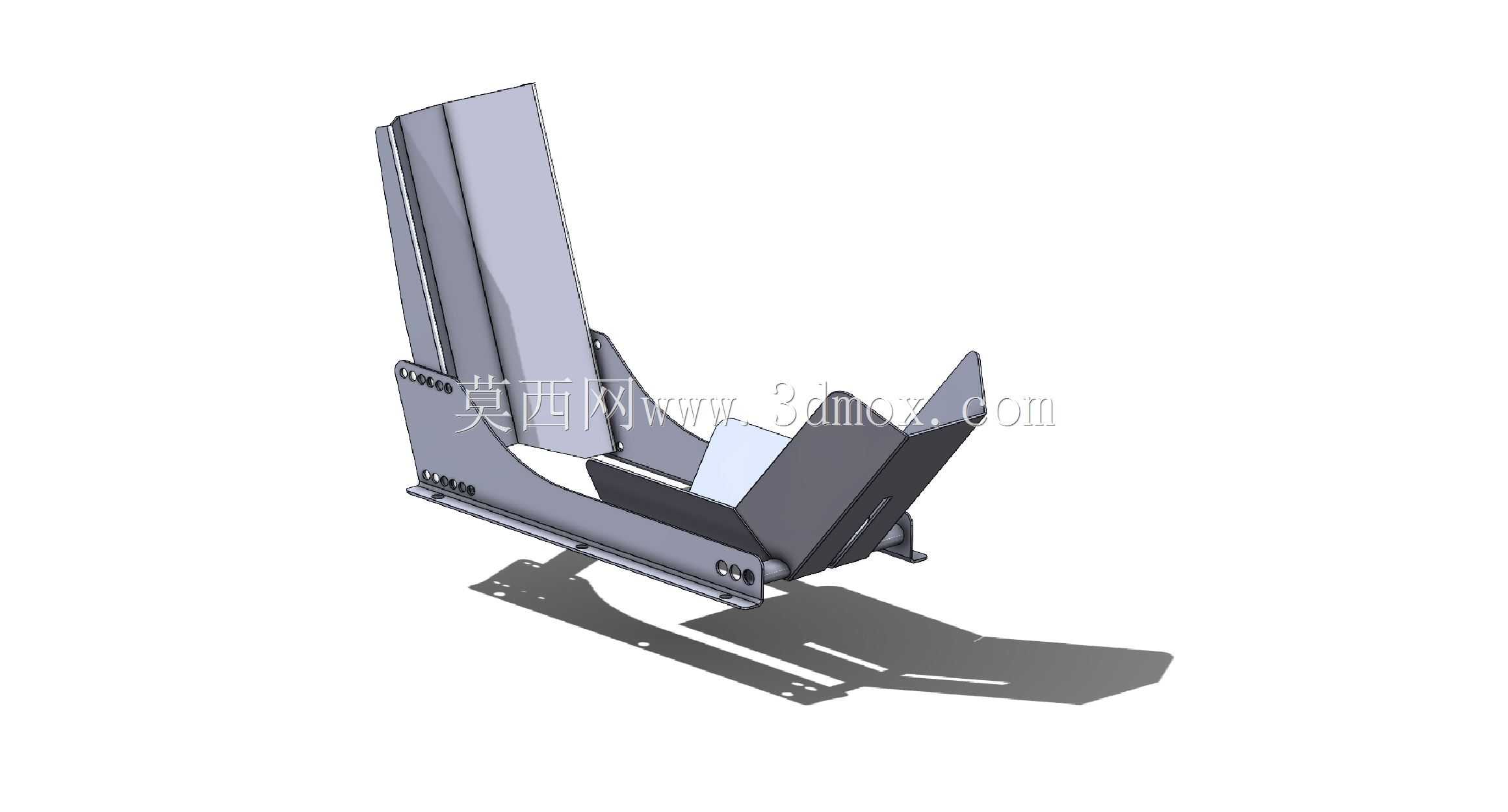

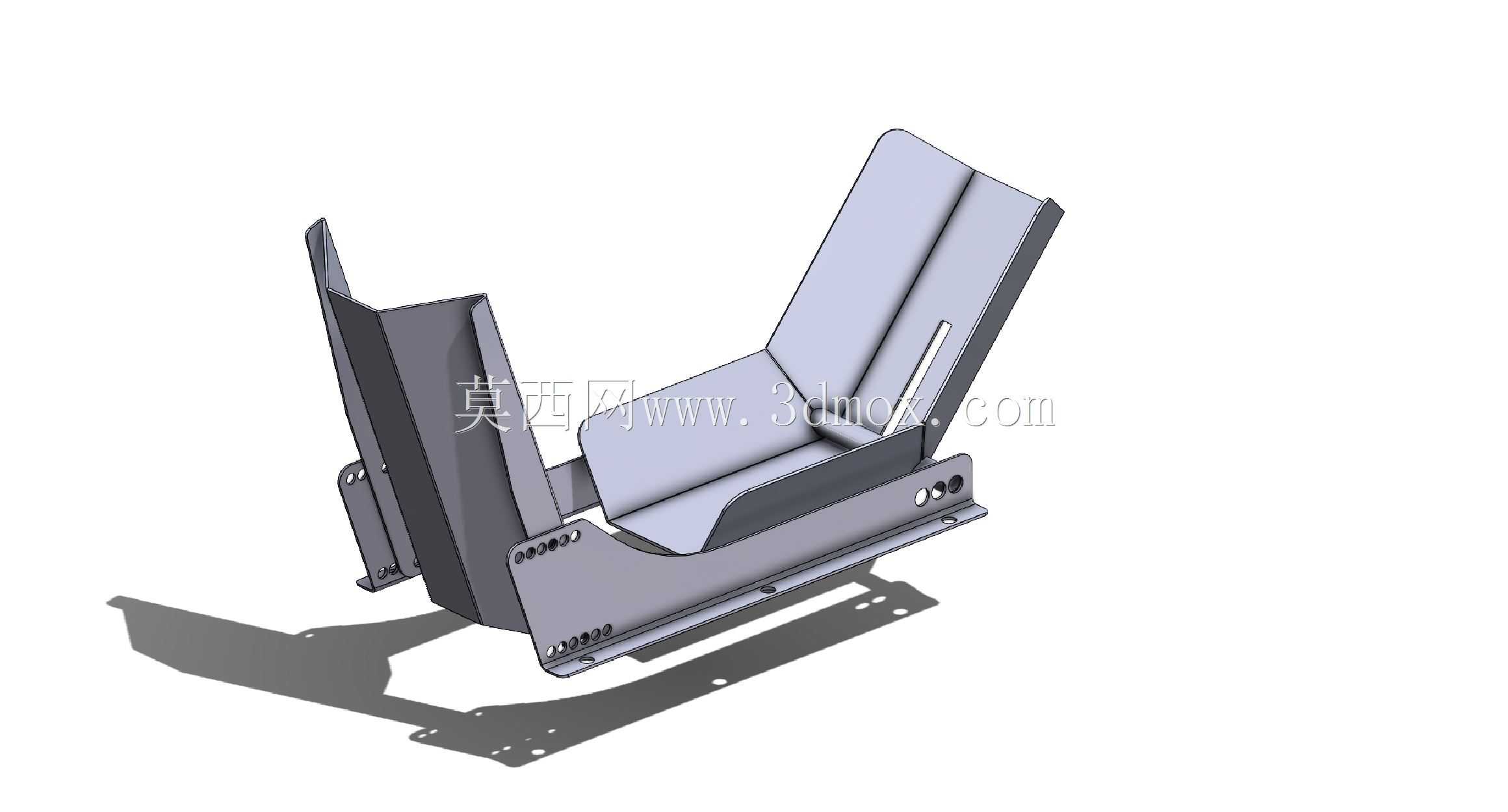

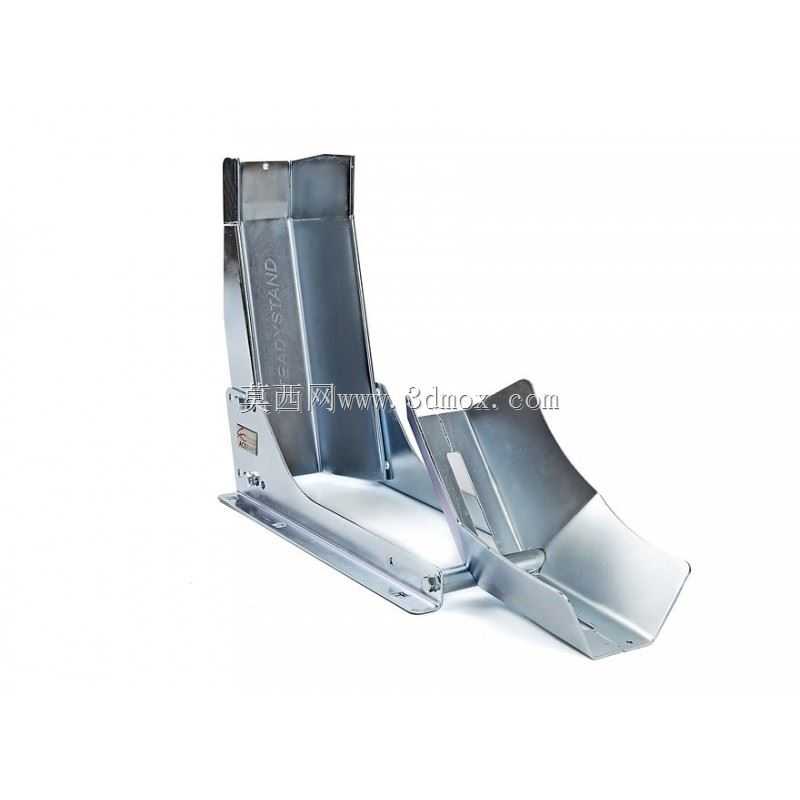

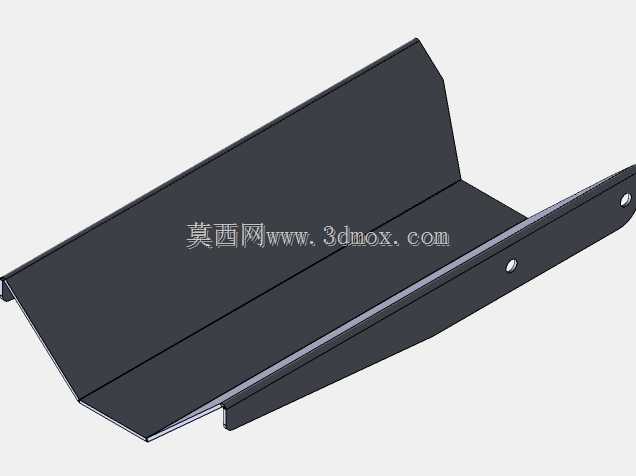

在摩托车维修作业场景中，车轮固定装置是维修工位不可或缺的辅助工装，尤其针对户外流动维修、小型维修门店的快修作业场景，这类无需复杂地基固定的立式夹持结构，能大幅降低维修过程中车轮晃动带来的操作风险。该装置采用弯折钣金拼焊结构作为主体承载框架，整体为立式布局，底部设置带安装孔的平板支脚，可通过膨胀螺栓快速固定在水泥工位地面，也可搭配压铁实现临时场地的快速布设，安装边界对工位空间要求较低，单工位占用横向尺寸不超过0.4米，纵向进深控制在0.6米以内，适配多数小型维修门店的工位排布需求。

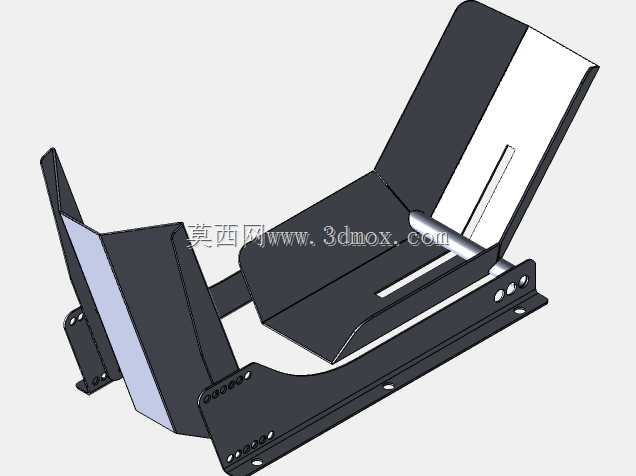

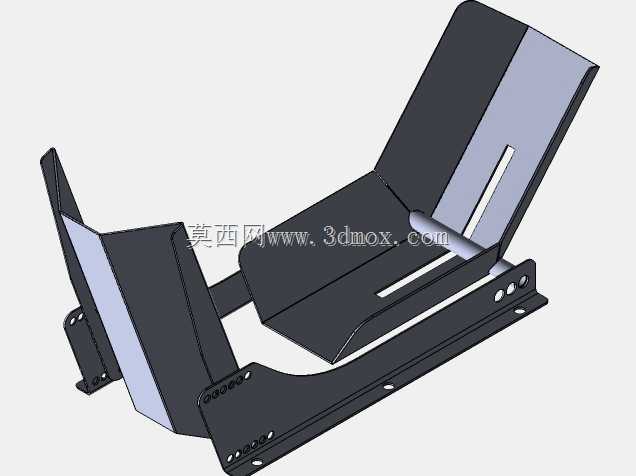

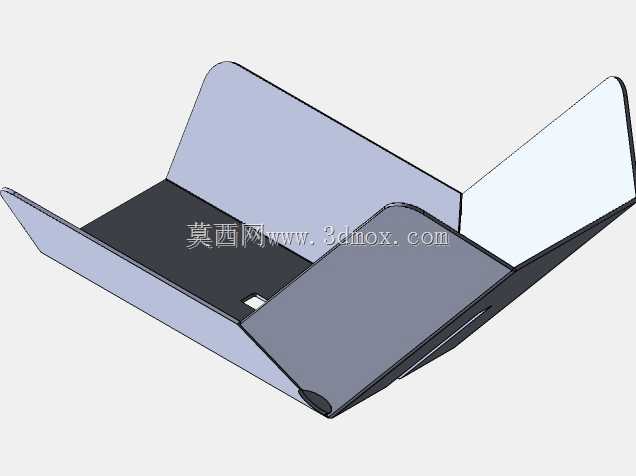

从功能设计逻辑来看，装置的V型承托槽对应摩托车车轮的圆弧轮廓，槽体内侧预留的防滑压纹结构，可在车轮卡入后增大接触摩擦力，避免维修过程中车轮出现周向转动或轴向窜动；后侧的立式挡边可对车轮上部形成侧向限位，配合底部承托槽形成三点式约束，无需额外绑带即可实现车轮的稳定固定，适配不同规格的摩托车前轮、后轮装夹需求，对应适配的轮径范围覆盖常见小排量到中大排量摩托的常规轮胎尺寸，其中针对10到19英寸直径的常规轮胎，以及90到130宽度的扁平轮胎，均可实现无垫片直接装夹。

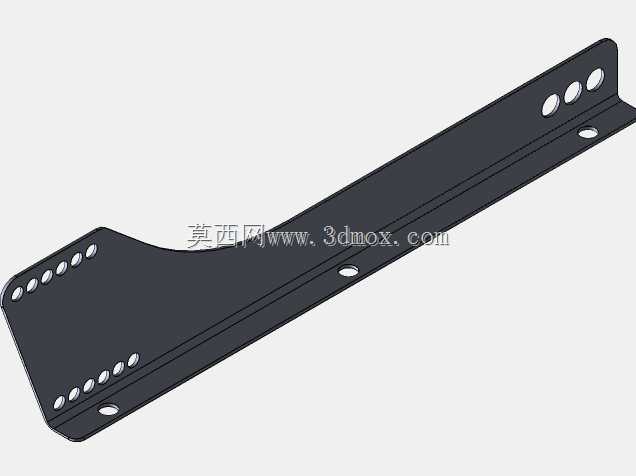

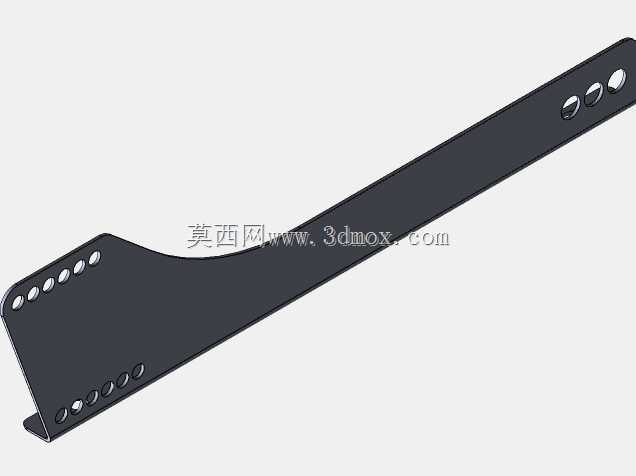

结构设计上充分考虑维修作业的操作便利性，整体框架采用3毫米厚度的冷轧钢板弯折成型，焊接位置均做了倒角去应力处理，长期承受车轮装夹的交变载荷也不易出现焊缝开裂问题；承托槽的开合角度经过多轮实装验证，既保证轮胎卡入时的操作顺畅度，也避免角度过大导致的夹持松动问题，侧边预留的调节孔位可根据轮胎宽度微调挡边的固定位置，进一步拓展装夹适配范围。不同于落地式重型轮胎固定台，该立式结构的重心靠下，底部支脚向外延伸形成稳定支撑三角，即使对车轮施加较大的拆装扭矩，装置也不会出现侧翻问题，日常使用中无需频繁调整固定位置，单次安装即可满足长期维修作业使用需求，同时钣金结构的自重较轻，单人即可完成搬运移位，适配流动维修车辆的随车搭载需求。
