三脚固定管道支撑作业支架结构

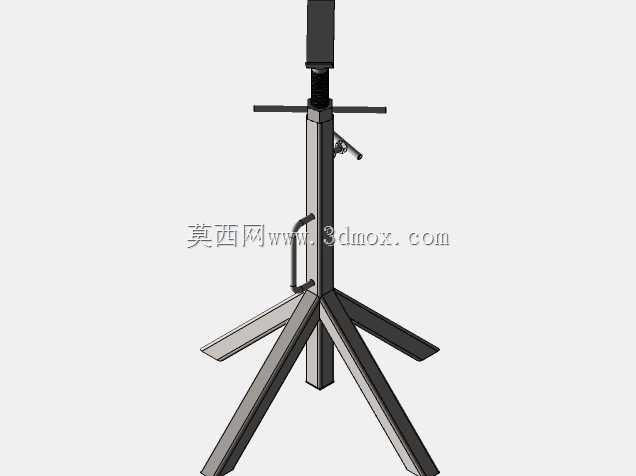

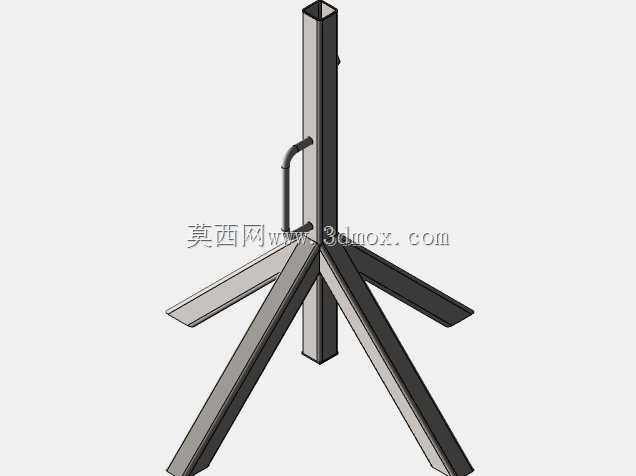

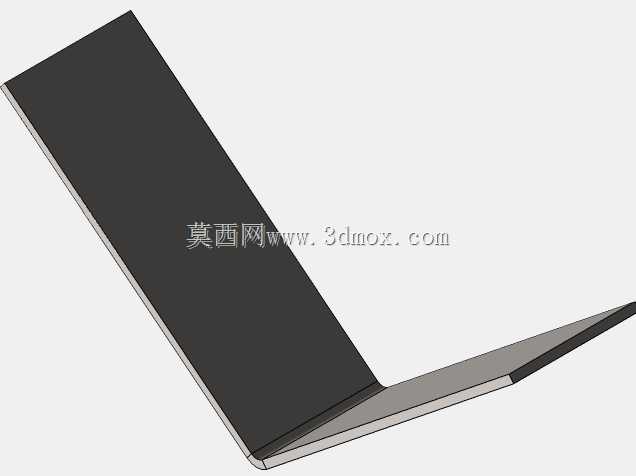

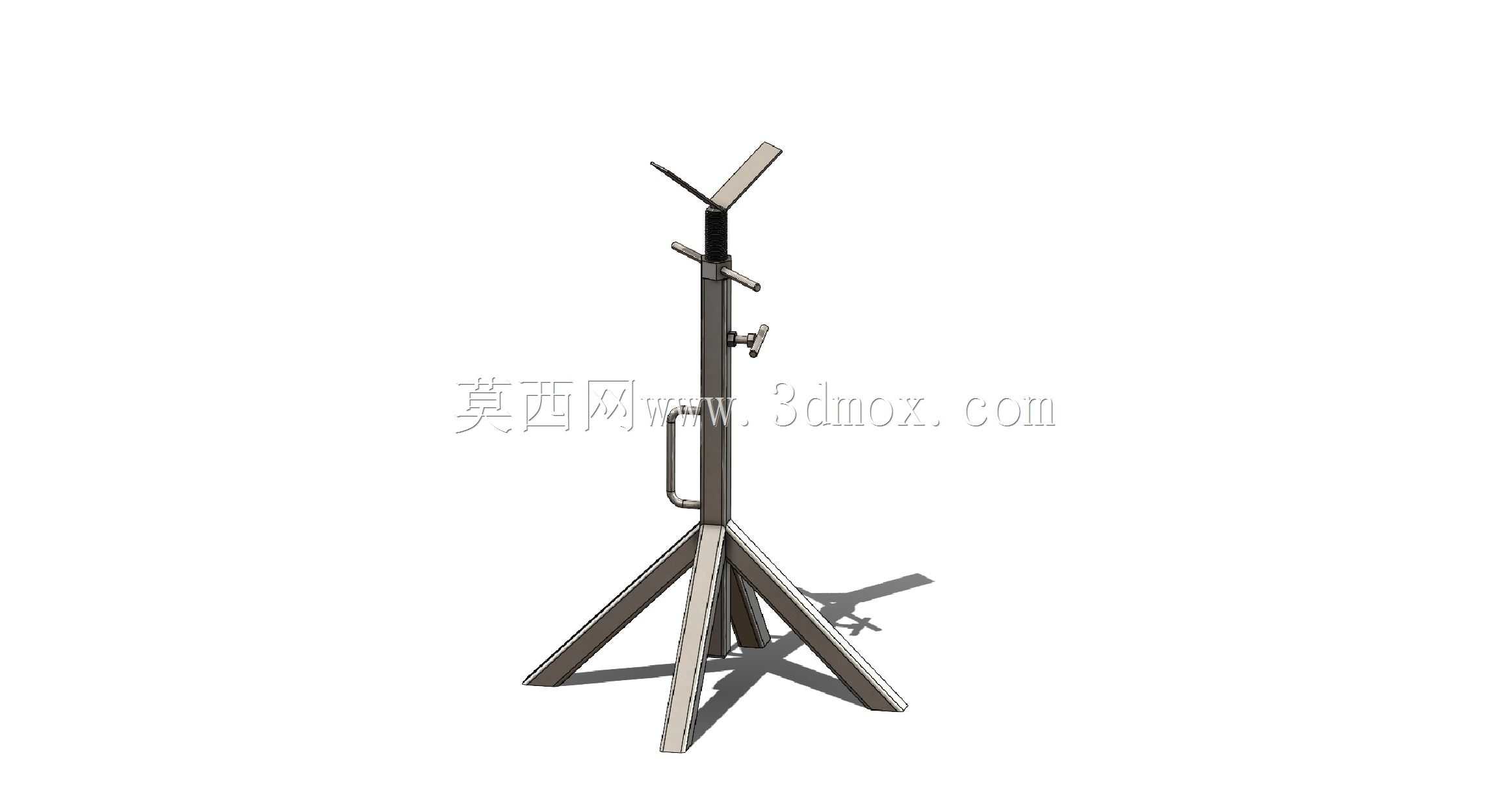

这类三脚固定支架多应用在管道安装、现场维修作业场景中，作为临时或半永久的管道承托工装使用，在车间管线布设、户外管路抢修、小型加工工位的管材固定环节都能见到它的身影。区别于固定式焊接支撑，这款三脚支架采用可收合的三角支腿结构，三个支腿呈120度均匀分布，展开后支腿底端形成的支撑边界直径约为支腿总高度的0.6倍，能在不平整的车间地面、户外砂石地面保持稳定支撑，不需要额外打膨胀螺栓固定，转场时可将支腿收拢，单台设备可由单人手提转移，适配多点位流动作业的需求。支架的核心承托部位位于立柱顶端，采用V型开口托座设计，可适配不同外径的圆形管道、棒材放置，托座边缘做了倒角处理，避免管材吊装放置时刮蹭表面防腐层。立柱中段设置了手摇式升降调节结构，调节行程覆盖常规作业的高度需求，调节机构带自锁棘爪，承重状态下不会出现自行下滑的问题，侧边附带的金属提手既方便转移时握持，也可作为临时挂点悬挂小规格作业工具。设计阶段优先考虑了现场作业的容错性，支腿采用等边角钢折弯成型，截面惯性矩经过核算，在额定承重范围内不会出现支腿屈曲变形，支腿底端做了平头处理，接触地面时不会陷入松软的土层或塑胶地坪，同时避免尖锐端划伤车间环氧地面。立柱与支腿的连接节点采用铰接结构，铰接轴配有防脱开口销，长期反复收合也不会出现销轴脱落的故障，立柱表面做了喷塑处理，适配车间潮湿、多切削液的作业环境，减少锈蚀概率。实际使用时，可根据作业点位的管线高度快速调整托座高度，将待焊接、待切割的管道放置在顶端托座上，不需要额外安排人员手扶管材，单人即可完成管道对位、焊接、打磨等工序，在小口径管路安装作业中，能大幅降低辅助作业的人力投入，同时避免管材放置不稳滚落的安全隐患。支架收拢后整体尺寸紧凑，可放置在工具车侧边储物格内，不会占用过多仓储空间，日常维护仅需定期在升降调节的棘爪部位涂抹少量润滑脂，即可保证调节动作顺畅，没有复杂的易损件，长期使用的维护成本极低。
