娱乐场地用管式卡丁车承载车架结构

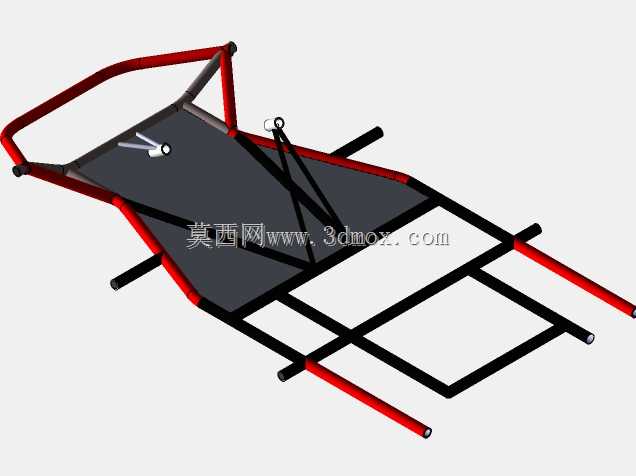

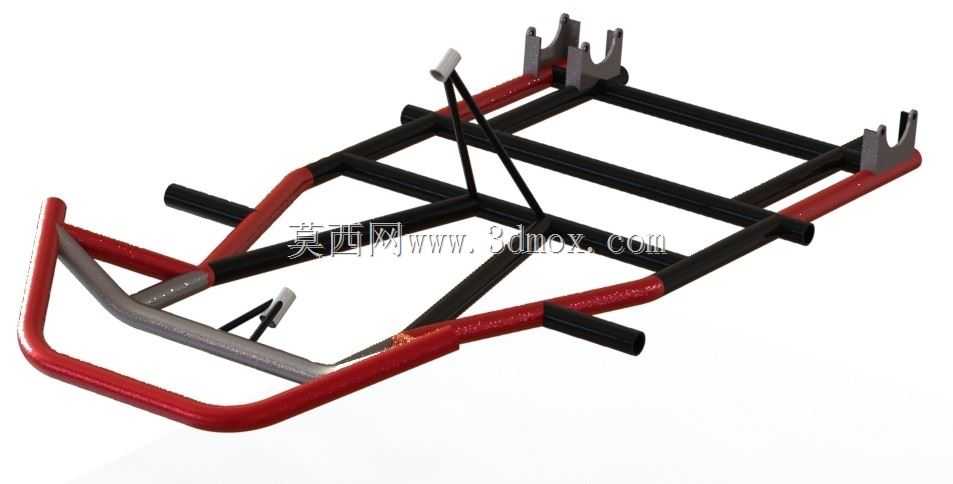

该管式卡丁车底盘作为整车的核心承载基体，主要面向商用游乐场地、休闲卡丁车场馆、个人改装DIY等场景使用，承担着连接行走系统、动力单元、转向机构、座椅防护组件的核心作用，所有外部零部件的安装定位都需要依托该框架的基准面完成。从结构设计逻辑来看，整体采用分段式钢管焊接排布思路，主承载区采用大尺寸矩形轮廓布局，对应驾驶员乘坐区域做了局部内收的加强筋设计，既能够保证驾乘人员的腿部放置空间，也能在车辆发生侧向碰撞时通过管架的形变吸收部分冲击能量，前端延伸的两根平行纵梁为转向机、前悬摇臂的安装预留了足够的固定点位，纵梁端部的同轴孔位可直接适配常规卡丁车的前轮转向节连接销轴，无需额外做打孔改制。后侧延伸的多根横纵交错管架，主要用于固定动力总成、后桥传动组件以及后轮制动系统，管架之间的跨距经过匹配常规168F系列通用汽油机以及电动卡丁车的后置电机安装尺寸设计，不管是燃油动力还是电驱动方案都能在该框架上找到对应的固定孔位，不需要对主框架做切割改动。侧面突出的红色防撞管段，比主承载平面高出120mm左右，刚好处于车辆侧翻时的第一接触位置，能够避免主框架直接与地面或者障碍物发生剐蹭变形，同时该部分管段也可作为车身覆盖件的安装基座，外侧加装塑料护板或者玻璃钢外壳时可直接通过自攻螺丝固定在管架上。底盘的底板安装区域采用平整化设计，预留了整张防滑铝板的铺设位，驾乘人员的脚部放置区域没有凸起的管段干涉，油门、刹车踏板的安装支架可以直接固定在前端横梁上，踏板的行程空间不会与框架结构发生运动干涉。从安装边界来看，整车框架的轮距适配常规1100mm的卡丁车轮胎规格，轴距预留1050mm的安装空间，整体离地间隙设计为80mm，既能够保证游乐场地内不平整路面的通过性，也能降低整车重心提升过弯时的侧倾稳定性。框架上的所有连接点位都采用同轴孔设计，零部件装配时不需要做现场配焊，所有外购的标准卡丁车配件都可以直接对位安装，大幅降低组装时的调校工作量。
