农用坚果硬壳破碎处理设备结构设计

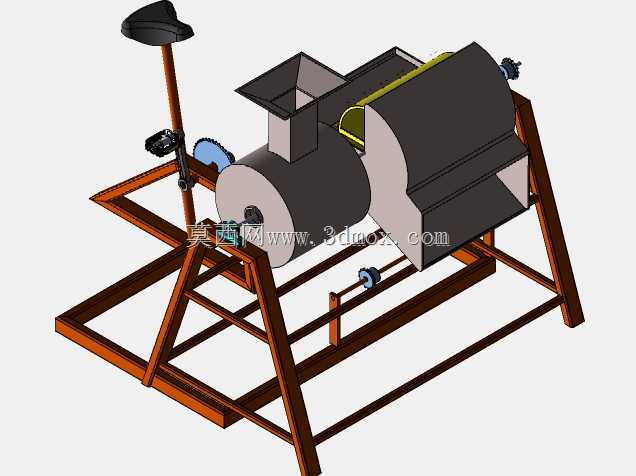

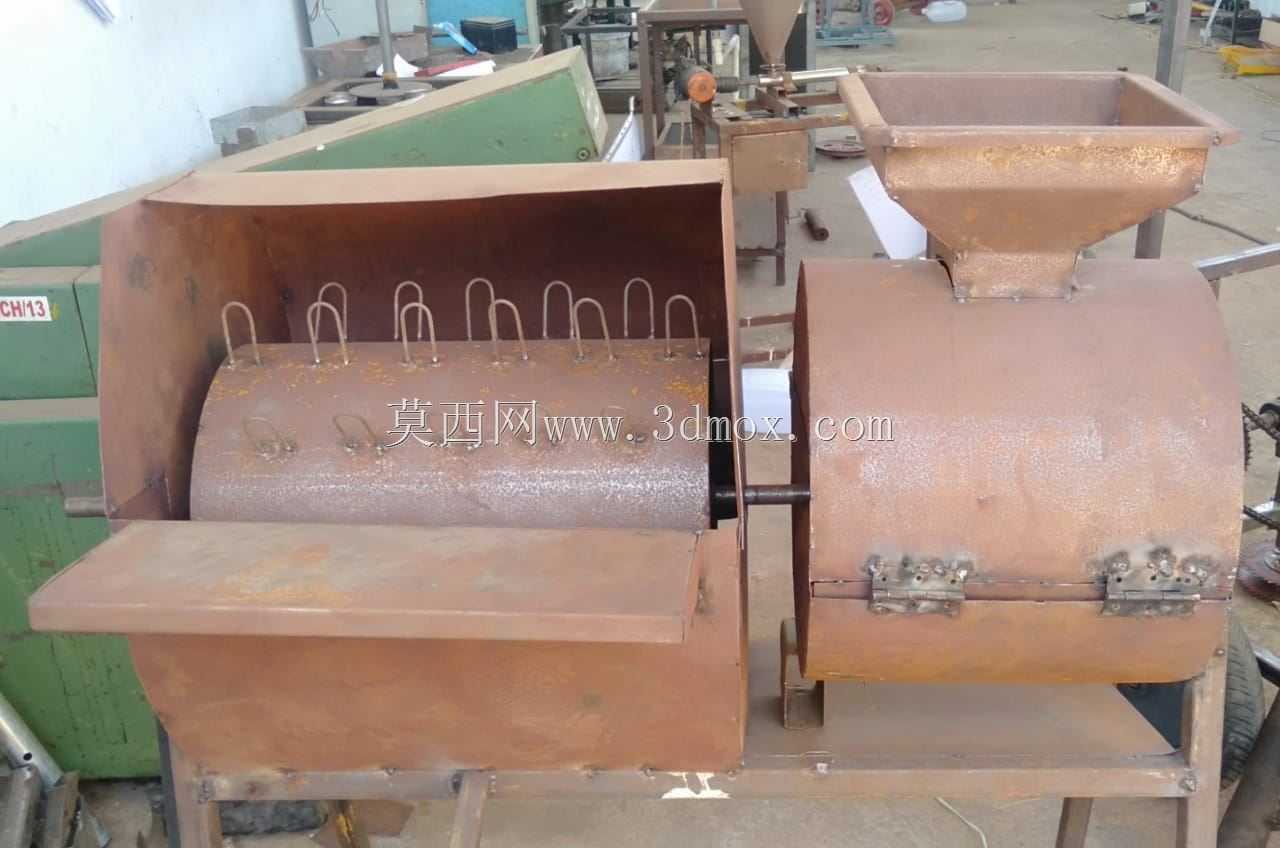

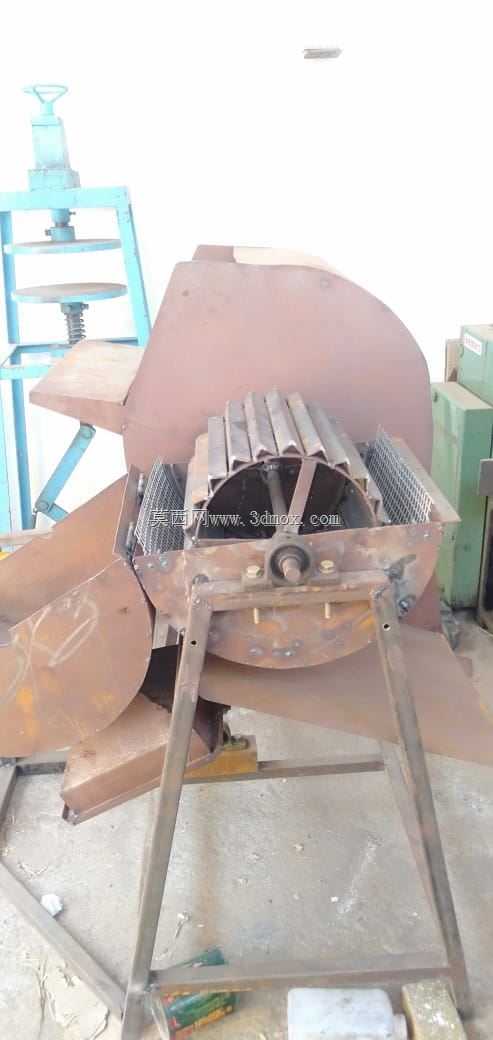

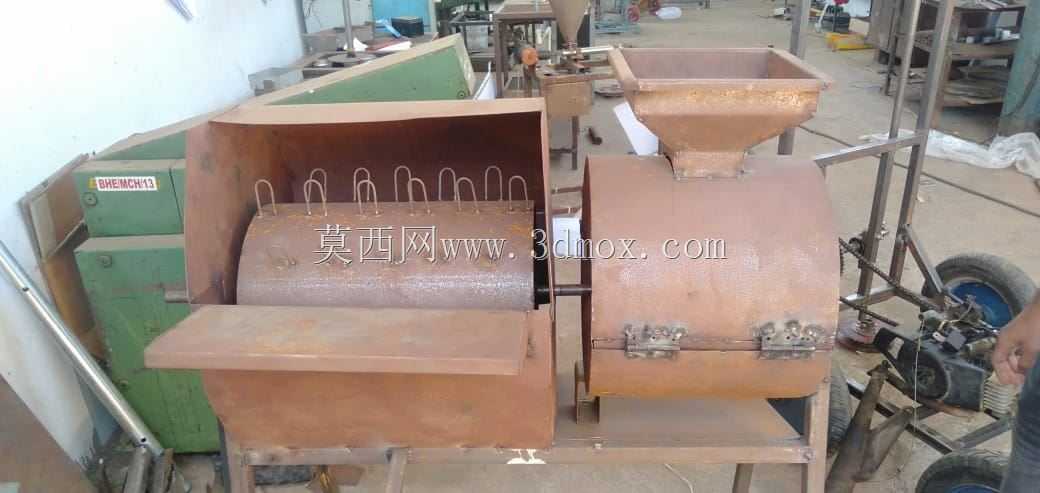

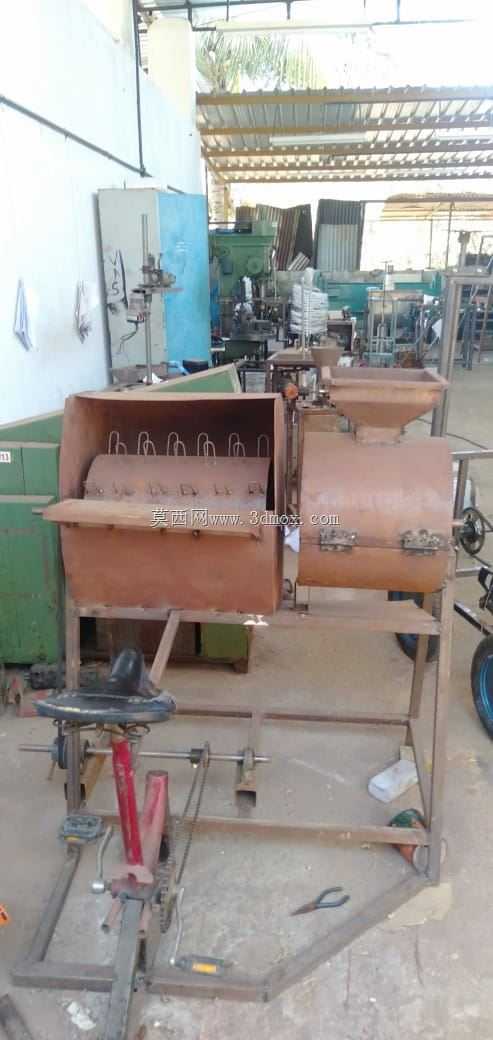

这款设备主要面向县域级坚果加工散户、小型农林产品加工坊的硬壳脱壳处理场景，针对带硬壳的坚果类物料完成外壳破碎作业，替代传统人工敲砸的低效处理方式，适配油茶果、夏威夷果、厚壳核桃等不同尺寸的硬质壳类农林物料，可根据待处理物料的壳厚、粒径调整破碎腔的工作间隙，避免果仁被过度挤压破碎，提升脱壳后的整仁率。从结构设计逻辑来看，设备整体采用方管焊接的一体式机架作为承载基础，机架底部预留了四个地脚安装孔位，可直接固定在水泥作业台面或者配套的移动支架上，整体安装占地长度约1.2米、宽度约0.7米，作业时的操作高度适配成年操作人员站立作业的人机尺寸，无需额外搭建操作平台。设备上方设置的倾斜式喂料斗采用上宽下窄的收口结构，可引导物料均匀进入破碎腔内部，避免喂料时出现物料卡堵、飞溅的问题；破碎腔内部采用差速挤压配合揉搓的结构设计，通过两个不同转速的辊体对物料施加挤压力与剪切力，让硬壳从果仁表面自然剥离，不会对果仁造成大面积的机械损伤。设备侧方设置的操作手柄可直接调整破碎辊的间隙，调整行程覆盖5mm到30mm的间隙范围，切换处理不同物料时无需拆卸设备部件，仅需扳动手柄锁定间隙即可完成参数调整，适配小批量多品类的加工需求。传动部分采用带传动搭配齿轮减速的结构，动力输入端可适配常规的民用单相电机，传动组件外侧设置了全封闭的安全防护罩，避免作业过程中衣物、杂物卷入传动部件，符合小型农用加工设备的安全操作要求。设备的出料端采用斜向溜槽结构，破碎完成后的物料可直接从溜槽滑落到下方的收集容器中，溜槽的倾斜角度经过校核，不会出现物料滞留堆积的问题。机架的焊接位置均做了倒角去毛刺处理，整体结构重心落在机架几何中心范围内，满负载作业时不会出现明显的晃动，日常维护时仅需定期对传动轴承加注润滑脂、检查传动带的张紧度即可，无需复杂的专业维保操作，适配基层加工场景的使用与维护条件。
