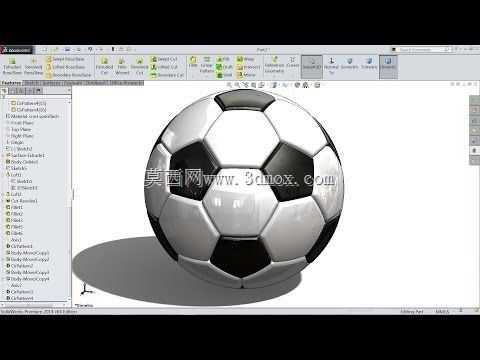

经典黑白拼接足球外观结构三维建模

日常开展体育用品类产品结构建模时，这类经典黑白拼接足球的曲面构建是很典型的球面分块练习案例，实际落地应用中，该结构不仅用于专业赛事、业余训练用足球的外观开模参考，也可作为文创产品、体育主题展陈道具、教学演示教具的结构设计基底。从实际功能特性来看，足球的球面分块设计直接影响球体飞行过程中的空气动力学表现，传统正五边形与正六边形交替拼接的结构，能让球面在充气后保持均匀的受力分布，避免局部应力集中导致的球面变形，同时拼接缝的走向设计也会影响球员触球时的摩擦力反馈，保证控球、传球、射门过程中球面与球鞋接触的触感一致性。设计这类球面结构时，首先要确定球体的公称直径，常规成人训练用足球直径一般控制在215-220mm区间，建模初期先以球心为基准建立全局坐标系，先绘制单个正五边形、正六边形的平面轮廓，通过球面投影的方式将平面轮廓映射到对应球面上，再通过阵列、镜像的方式完成所有球面块的排布，过程中要反复校验每一块拼接面的边缘曲率，保证相邻块之间的拼接缝隙均匀控制在0.5-1mm区间，匹配后续外皮裁切、缝合的工艺余量。考虑到实际生产中的安装边界，建模时要预留出球嘴的安装位置，一般将球嘴设置在某一块正六边形面的几何中心位置，球嘴的安装沉台深度要控制在3-4mm，避免突出球面影响球体滚动轨迹，同时所有拼接块的边缘都要做微小的圆角处理，避免缝合后棱边过于突兀影响触球手感。不同于普通规则回转体建模，这类球面分块结构对曲面连续性要求较高，建模过程中要保证每一块球面的G2连续，避免渲染或开模后出现表面凹凸不平的问题，实际建模时也可以通过调整分块的边缘弧度，模拟足球充气后外皮轻微拉伸的形变效果，让模型更贴近真实产品的使用状态。
