洗碗机专用CNC加工板条式模具结构

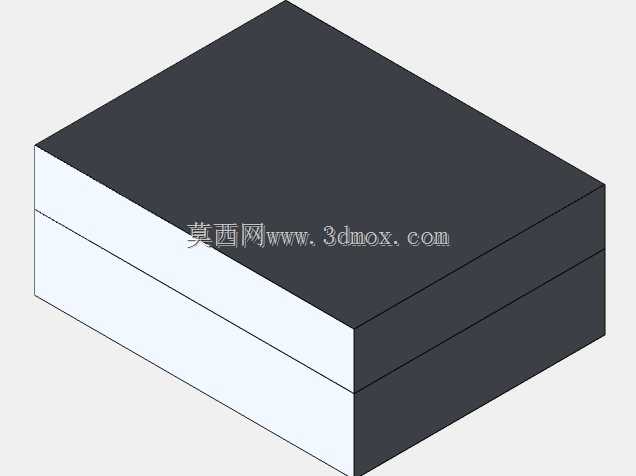

　　在商用及家用厨电的钣金零部件加工环节，这类板条式模具承担着洗碗机内胆支撑构件、外框加强筋的批量成型任务，适配中小批量的厨电配件生产场景，尤其适配叙利亚当地中小机加工车间的设备条件，无需大型压铸或注塑设备即可完成核心构件的成型加工。从实际加工逻辑来看，这套模具采用上下叠合的模架结构，上下模的合模面做了0.02mm的平面度公差控制，避免合模过程中出现料边错位、压伤的问题，模架整体采用45号钢调质处理，表面硬度达到HB220-250，能够承受连续1200次冲压循环的载荷而不出现明显形变。设计阶段优先考虑了当地加工条件的适配性，所有模腔的加工面均采用三轴CNC即可走刀完成的结构，没有需要五轴联动加工的倒扣或复杂曲面，降低了加工门槛，

　　模架的导向结构采用外置式导柱导套，导套采用铜基石墨自润滑材质，无需频繁加注润滑油即可保证合模导向精度，适配车间维护条件有限的实际情况。从安装边界来看，模架整体的长宽尺寸适配常见的160吨开式压力机的工作台安装孔位，上下模的闭合高度控制在280mm，开模行程预留120mm的取件空间，操作人员无需额外改造压力机即可直接装夹使用，模架的锁紧槽采用标准T型槽结构，和市面常见压力机的压板尺寸完全匹配，装夹过程无需定制专用夹具。在功能特性上，这套模具针对洗碗机板条构件的成型需求做了针对性的结构优化，成型工位的压边力采用可调式弹簧结构，可根据不同厚度的冷轧板料（适配0.8-1.5mm厚度的SPCC板材）调整压边力大小，

　　避免板料拉伸过程中出现起皱或拉裂的问题，模具的卸料结构采用弹性卸料板，卸料力均匀分布在成型件的四个边角，取件过程中不会对成型后的构件造成表面压痕，保证后续喷塑工序的表面质量。实际生产过程中，这套模具的单次成型循环时间可控制在8秒以内，配合人工上下料即可实现单班800件的生产效率，成型后的构件尺寸公差可控制在±0.1mm以内，完全满足洗碗机装配过程中的尺寸配合要求，不需要额外的二次整形工序。模架的边角位置做了R5的倒角处理，避免操作人员上下料过程中被锐边划伤，符合机加工车间的安全操作要求，模具的起重孔设置在模架两侧的中心位置，单孔承重达到500kg，方便车间使用行车进行模架的吊装转运，不需要额外焊接吊耳结构。从成型工艺的适配性来看，

　　这套模具不仅可以完成板料的折弯成型，还可以通过更换模芯镶件，完成不同规格洗碗机板条的冲孔、切边工序，镶件的固定采用内六角螺丝锁紧结构，更换镶件的时间可控制在15分钟以内，减少了换模等待的时间损耗，适配多品种小批量的厨电配件生产需求。模架的下模设置了废料滑落通道，冲孔产生的边角废料可直接通过通道滑落到压力机下方的废料收集箱，不需要人工频繁清理模面的废料，降低了操作人员的劳动强度，同时避免废料堆积在模面造成的合模压伤问题。在长期使用的维护层面，模架的所有易磨损部位均采用可更换的镶件结构，当成型刃口出现磨损时，不需要更换整个模架，仅需要拆下对应的镶件进行刃磨或更换即可，维护成本仅为整体式模具的30%左右，非常适合加工设备维护能力有限的中小生产车间使用。
