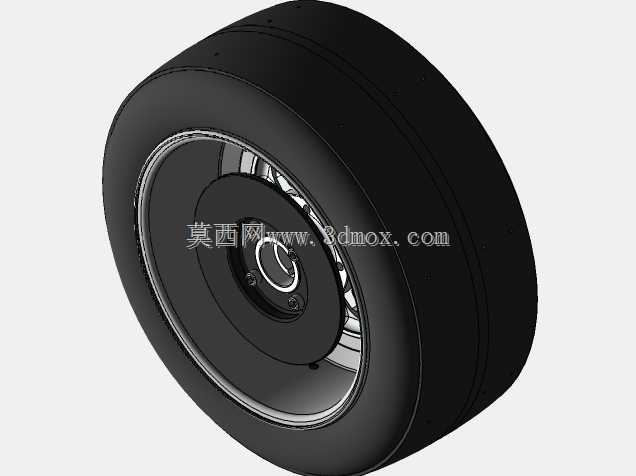

方程式赛车侧车轮轮毂制动盘集成结构

这套轮组结构针对方程式赛事的侧向载荷工况做了定向优化，区别于民用车辆的轮组设计，其核心承载逻辑围绕高速过弯时的大侧向附着力搭建，在场地赛的连续弯道、重刹入弯、出湾急加速场景下，能稳定传递轮胎与路面间的多向载荷，避免轮辋形变导致的胎面接地面积异常损失。从安装边界来看，轮组的中心定位止口与轮毂轴承的配合公差选取了过盈配合区间，配合端面的周向螺栓孔采用等距分布设计，适配赛车底盘侧挂式的轮边安装座，安装时无需额外调整轮距垫片即可满足原车的轮距设计要求，制动盘的通风道走向顺着车轮旋转方向做了斜向切角，高速转动时能利用离心力将制动产生的热量快速带出风道，降低连续重刹下的制动热衰减幅度。设计过程中优先考虑了轮组的转动惯量控制，轮辐采用不等厚的冲压成型结构，在满足螺栓连接点强度要求的前提下，尽可能削减了非承载区域的材料厚度，轮辋与轮胎配合的胎圈座位置做了表面滚花处理，大扭矩输出时能避免轮胎与轮辋发生相对滑转，制动盘与轮毂的连接采用浮动式连接结构，允许制动盘在热胀冷缩时产生微小的径向位移，避免高温下制动盘翘曲导致的制动抖动。轮组的外侧轮盖采用低风阻的平滑曲面设计，能梳理轮边的乱流，降低高速行驶时的轮腔气动阻力，轮毂中心的快拆锁紧结构适配赛事中的快速换胎需求，锁紧机构的卡槽与轮轴的定位销配合间隙控制在极小范围，避免高速转动时锁紧机构出现松脱风险。从实际使用场景出发，这套轮组的侧向刚度经过针对性强化，在承受数倍于重力的侧向加速度时，轮辋的形变量控制在轮胎允许的形变范围内，不会出现胎壁异常挤压轮辋导致的爆胎风险，制动盘的摩擦面平面度公差严格控制，保证制动时刹车片与盘面的全接触，避免制动力分配出现偏差影响走线精度。
