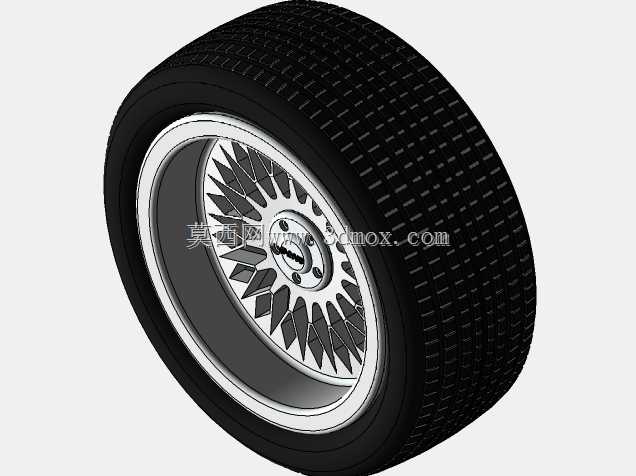

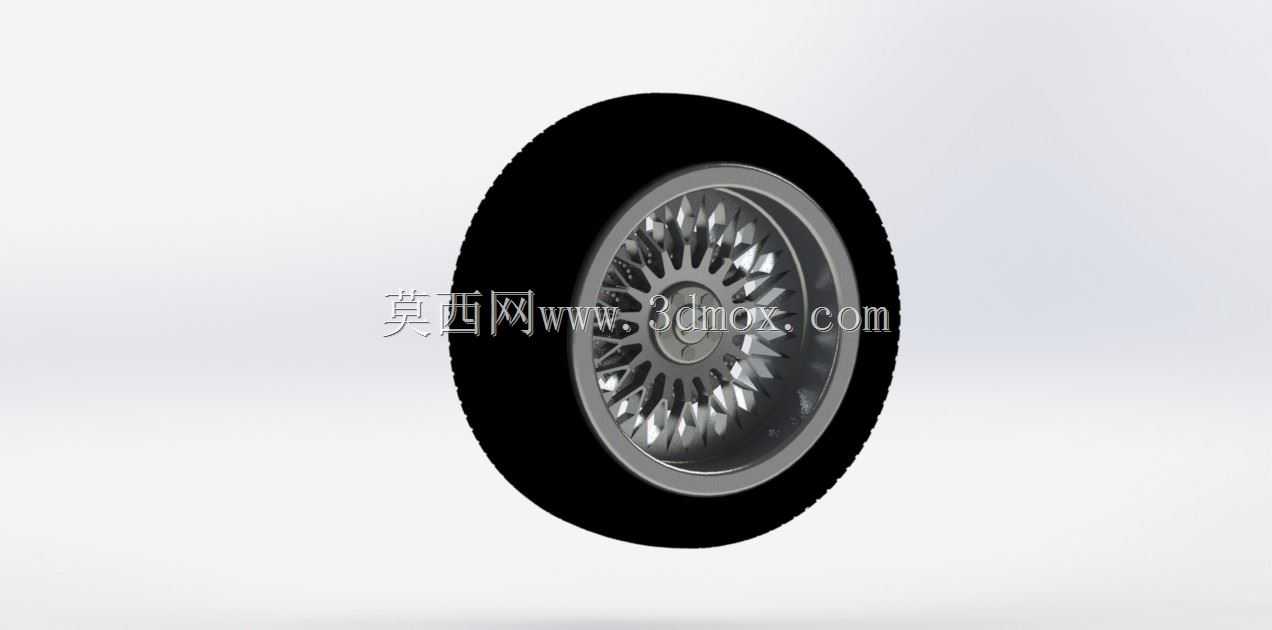

BBS款多辐条汽车轮毂带轮胎总成结构

该轮组结构面向乘用车辆行走系统设计，核心承担车身载荷传递、路面冲击缓冲、行驶驱动力与制动力矩输出的功能，日常适配于民用轿车、改装乘用车的行走系统装配场景，可直接对接常规乘用车的转向节安装接口，匹配盘式制动系统的装配空间要求。设计阶段优先考虑轮组的动平衡性能，多辐条的排布采用周向等角度均分方案，每根辐条的截面做渐变厚度处理，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐步收窄，既保证辐条自身的结构强度，能承受急加速、紧急制动时的力矩冲击，也能合理控制轮组整体重量，降低非簧载质量，提升车辆行驶时的悬挂响应表现。轮辋部分采用常规深槽轮辋结构，胎圈座的角度、凸缘尺寸完全符合民用乘用车轮胎的装配标准，轮胎与轮辋的配合边界经过尺寸校核，装配后可保证胎圈与轮辋的密封性能，避免充气后出现漏气、胎圈移位的问题。轮胎部分的胎侧、胎面结构做了等比例还原，胎面的花纹沟槽、胎侧的厚度过渡都参考常规民用街胎的设计参数，建模时预留了轮胎充气后的形变余量空间，在做整车装配仿真时，可直接导入该模型进行轮拱间隙校核、转向干涉检查，不需要额外调整轮组的整体外轮廓尺寸。轮心的安装孔位采用节圆直径通用化设计，适配市面上多数乘用车型的轮毂螺栓孔距，安装面的平面度、中心定位孔的尺寸公差都参考量产轮毂的设计要求，在做改装方案验证时，可直接匹配对应车型的半轴、制动盘安装位，快速验证轮组偏距是否符合装配要求，避免出现轮组蹭刹车卡钳、蹭轮拱内衬的问题。辐条表面的造型做了立体切面处理，既还原了改装轮毂的外观特征，也在结构上提升了辐条的抗扭转性能，在车辆过弯承受侧向载荷时，辐条的受力分布更均匀，不会出现局部应力集中的情况。整个轮组的建模过程严格按照实车装配的层级关系搭建，轮胎、轮辋、辐条、中心安装座各部分为独立可拆分结构，方便后续做有限元分析时单独赋予材料属性，也可根据不同的设计需求，调整辐条数量、轮辋宽度、偏距数值，快速衍生出不同参数的轮组方案，适配不同车型的改装、设计需求。
