金属拼装履带式小型挖掘机结构设计

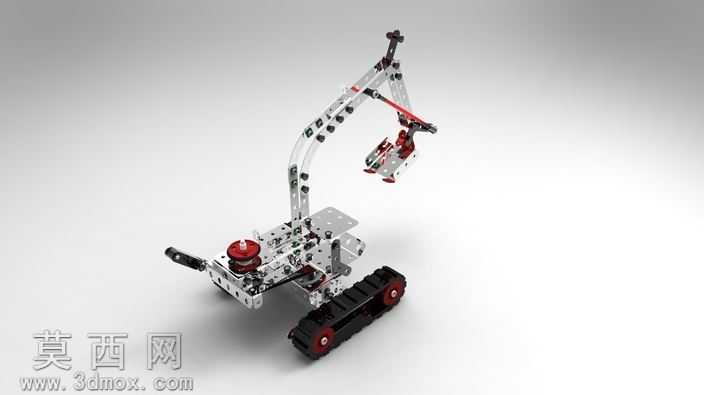

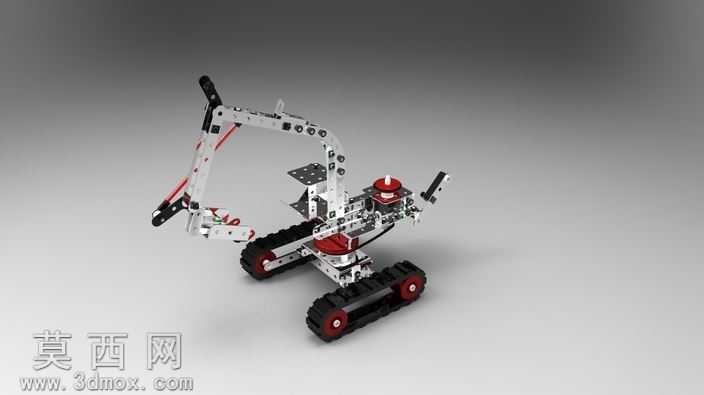

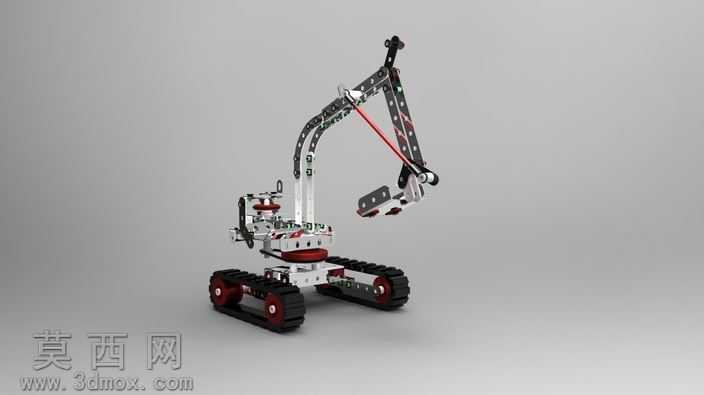

本作品为金属拼装式小型挖掘机三维建模成果，建模过程严格参照模块化拼装机械的装配逻辑完成，整体采用自底向上的建模思路，先逐一完成单个标准紧固件、金属拼装条、履带节、铰接销轴、操作手柄、驱动轮、导向轮等基础零件的参数化建模，确保每个零件的安装孔位、拼接槽位尺寸完全匹配，满足实际拼装的干涉校验要求。在底盘结构设计上，采用双侧履带行走布局，每侧履带由多节可弯折的金属履带节串联而成，搭配带红色轮毂的驱动轮与前置导向轮，保证履带运转的顺滑度，底盘上方预留标准化拼装孔位矩阵，用于固定上部机身与机械臂基座，同时在机身侧方设置突出的操控手柄，还原拼装玩具的手动操作属性。上部机身采用层叠式金属板拼接结构，表面预留均匀的安装孔位，机身中部设置红色的模拟回转机构部件，还原真实挖掘机的回转支撑设计特征。工作装置部分采用多段铰接式机械臂结构，每段臂身由带均匀孔位的金属拼装梁组成，臂节之间通过销轴实现铰接，可灵活调整弯折角度，臂端配备可开合的模拟挖斗结构，挖斗与斗杆之间设置联动杆件，还原真实挖掘机的挖掘动作逻辑。材质渲染阶段，金属拼装构件统一赋予银灰色磨砂金属材质，还原镀锌金属拼装零件的真实质感，履带橡胶部分赋予深黑色哑光橡胶材质，轮毂、操作端部件赋予亮红色烤漆材质，机身紧固件赋予亮银色金属光泽，通过光影调整突出金属零件的棱角与拼接缝隙，让整体模型兼具工业机械的严谨感与拼装玩具的精致感。建模过程中对所有活动铰接部位都做了间隙预留校验，确保机械臂抬升、弯折、挖斗开合、履带转动等动作都不存在结构干涉，每个拼装节点的孔位同轴度都经过参数校验，完全匹配Meccano金属拼装套件的通用尺寸标准，既还原了真实挖掘机的核心结构特征，也兼顾了拼装类机械模型的模块化设计特点，整体结构紧凑，装配逻辑清晰，可直接用于拼装指导、结构展示或相关教学演示场景。
