山猫331小型履带式挖掘机三维设计作品

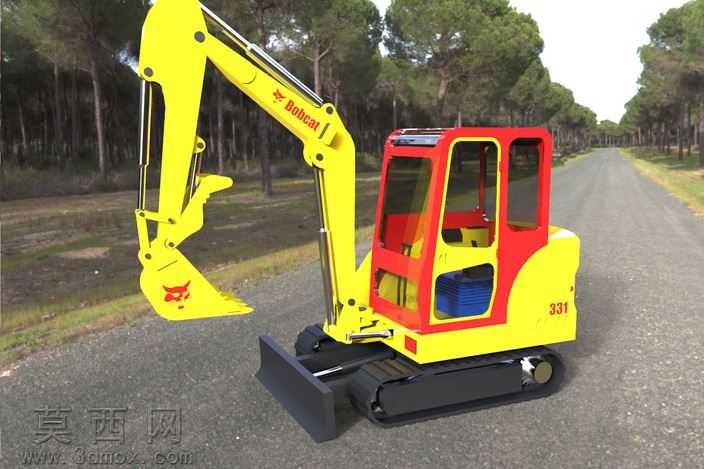

本次设计的山猫331小型履带挖掘机，以真实小型工程作业设备为原型开展三维建模工作，整体建模过程严格遵循真实设备的比例关系与结构逻辑，完整还原了该款小型挖掘机的全部核心功能部件。建模阶段首先从整体布局入手，先确定行走底盘、回转平台、工作装置、驾驶室四大核心模块的空间位置与尺寸比例，行走底盘部分完整还原了履带行走机构的细节，包含履带板、驱动轮、导向轮、支重轮以及前端推土铲的结构，推土铲的铰接结构、液压油缸连接位都做了精准的结构复刻，保证结构逻辑与真实设备一致。回转平台部分承载了动力舱与驾驶室结构，动力舱区域还原了舱体的散热格栅、舱门开合结构，内部预留了动力元件的安装空间，符合小型挖掘机的动力布局逻辑。驾驶室采用红框黄身的配色方案，建模时还原了驾驶室的框架结构、透明视窗、车门开合位以及内部操作空间的轮廓，视窗部分采用半透明材质模拟真实玻璃的通透效果，框架部分采用哑光红漆材质还原金属漆面质感。工作装置部分是本次建模的重点，完整还原了动臂、斗杆、挖斗以及三组连接液压油缸的结构，动臂上的品牌标识采用纹理贴图实现，挖斗的斗齿、切削刃结构都做了精细化建模，液压油缸的缸筒、活塞杆、铰接销轴都按照真实液压元件的结构进行还原，保证动臂、斗杆、挖斗的铰接转动逻辑符合真实挖掘机的作业范围。材质渲染阶段，针对不同部件匹配对应材质：履带与推土铲采用深色耐磨金属材质，模拟钢制部件的磨砂磨损质感；机身主体覆盖件采用亮黄色工程漆材质，还原工程设备的醒目涂装；驾驶室框架采用正红色漆面材质，与黄色机身形成鲜明的视觉区分；液压油缸活塞杆采用亮面镀铬金属材质，缸筒采用深色金属材质；玻璃视窗采用带轻微反射效果的半透明材质，模拟真实驾驶室玻璃的光学特性。场景渲染将模型放置在户外林间道路环境中，搭配自然光照与阴影效果，还原设备在真实户外作业场景下的视觉呈现，整体模型结构完整，各部件连接逻辑清晰，既还原了真实设备的外观特征，也保证了内部结构的合理性，可用于小型挖掘机的结构展示、作业模拟演示等场景。
