起重吊钩受力仿真分析三维设计作品

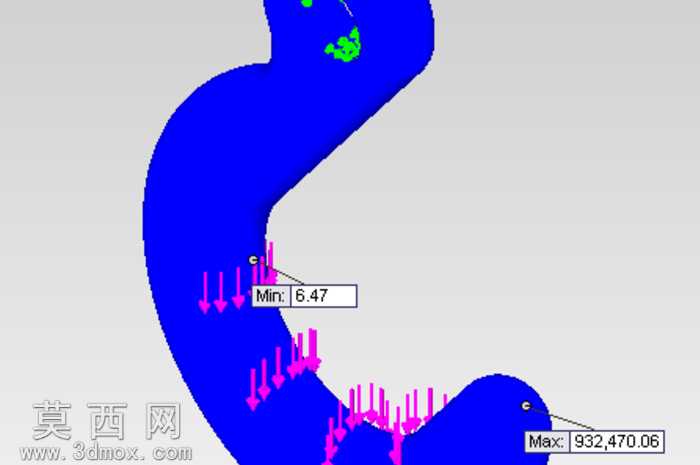

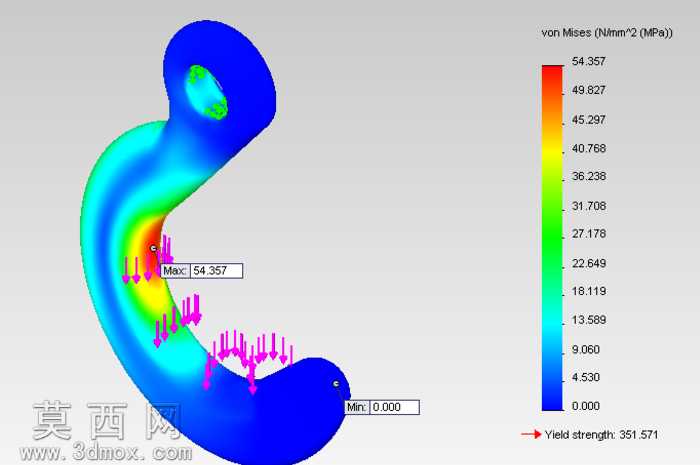

本作品针对起重作业常用的吊钩构件开展全流程三维设计与力学性能仿真分析，首先通过三维建模软件完成吊钩的整体外形构建，建模阶段严格参考通用吊钩的实际使用尺寸规范，先绘制吊钩的纵向轮廓草图，以平滑连续的样条曲线勾勒吊钩的弯曲钩身轮廓，保证钩身过渡区域无尖锐折角，避免后续应力分析中出现非必要的应力集中假象，上端的挂接孔采用标准圆形开孔设计，孔边缘做圆角过渡处理，下端钩尖位置做圆弧收头，还原实际吊钩的防脱结构基础形态。完成基础实体建模后，对模型进行材质参数赋予，选用工业起重吊钩常用的高强度合金结构钢材质，设置对应的弹性模量、泊松比、屈服强度等核心力学参数，匹配实际工程应用中的材料属性。随后进入仿真分析模块，对模型进行合理的网格划分，在钩身弯曲受力的关键区域进行网格加密处理，在非主要受力的上端挂接孔边缘、钩尖区域适当放宽网格尺寸，兼顾仿真计算的精度与运算效率。边界条件设置阶段，将上端挂接孔设置为固定约束端，模拟吊钩挂接在起重横梁上的实际安装状态，在钩身内侧的承重接触区域施加垂直向下的均布载荷，模拟起吊重物时的受力状态。求解计算后生成冯·米塞斯应力云图，通过彩虹色阶直观呈现不同区域的应力分布状态，从云图结果可以看出，吊钩最大应力出现在钩身弯曲段的内侧位置，最大应力值远低于材料的屈服强度阈值，钩身其余区域应力从最大应力位置向两端逐步递减，上端挂接孔与下端钩尖位置应力水平极低，整体结构的强度余量充足，能够满足额定起重量下的使用安全要求。同时通过仿真结果识别出应力集中的具体位置，可为后续同类型吊钩的结构优化、尺寸轻量化调整提供精准的数据参考，在保证结构安全的前提下减少不必要的材料耗用，降低构件的生产制造成本。整个建模与仿真过程严格遵循工程力学分析的规范流程，参数设置贴合实际使用工况，分析结果具备实际工程参考价值，可作为五金承重构件设计教学、起重配件结构优化的参考案例。
