卡西欧fx-5800P工程计算器外观结构设计

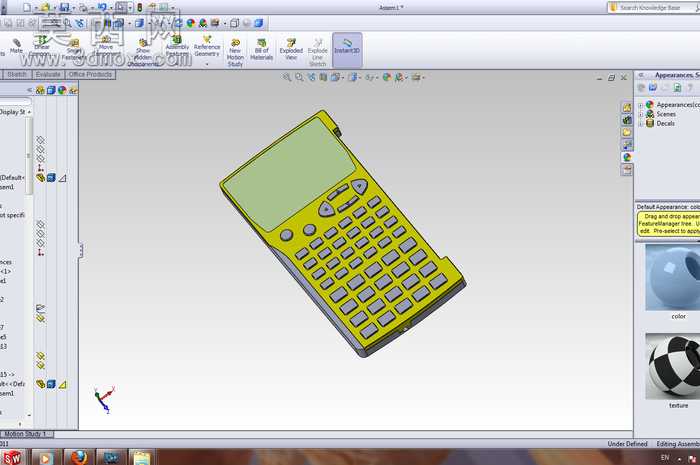

本作品为卡西欧fx-5800P工程计算器的三维数字化设计成果，建模阶段依托SolidWorks2011完成全参数化结构搭建，首先依据实体测绘的尺寸数据绘制计算器主体的轮廓草图，通过拉伸、抽壳等基础特征构建出机身的基础壳体，精准还原了该款计算器长条形带收边的经典机身形态，壳体边缘的圆角过渡、侧边接口的凹陷结构都通过精确的特征参数控制实现，保证整体外形与实物的比例完全一致。按键区域的建模采用阵列配合单独特征编辑的方式完成，首先划分功能按键区与数字按键区的布局边界，针对不同功能的按键做差异化的形态设计：功能区的彩色功能按键单独设置凸起高度与表面纹理，数字按键统一做圆弧顶面的舒适按压形态，方向导航键采用一体式的凹凸结构设计，每一个按键的安装卡位都在壳体上预留了对应的卡槽结构，还原真实产品的装配逻辑。屏幕区域的建模区分了屏幕保护盖板、液晶显示区、屏幕边框三个层次，保护盖板做了轻微的下沉式设计，边框与机身壳体的衔接处做了0.2mm的细小缝隙还原，模拟真实产品的装配间隙。渲染阶段采用PhotoView360完成效果呈现，材质编辑环节针对不同部件做了精细化的材质参数调整：机身主体采用哑光磨砂黑色塑料材质，调整粗糙度参数模拟工程塑料的细腻磨砂触感，避免过度反光；按键部分根据功能区分材质，数字按键采用与机身接近的哑光黑塑料，功能按键分别赋予红、棕、蓝、灰等不同的哑光色塑料材质，最下方的确认按键采用半透深蓝色塑料材质，调整透明度与折射参数还原真实按键的半透质感；屏幕保护盖板采用高透亚克力材质，添加轻微的反光效果模拟玻璃盖板的光学特性。灯光布置采用三点布光法，主光源从侧上方45度角打亮机身主体，勾勒出计算器的轮廓线条，辅助光源从另一侧补光消除暗部的死黑区域，背光源添加微弱的轮廓光突出机身的边缘厚度，地面添加柔和的阴影接收面，让整体渲染效果更具真实感。整个设计过程严格遵循实物的结构比例与外观细节，既还原了该款工程计算器的专业办公属性，也通过精细化的建模与渲染完整呈现了产品的外观质感与结构特征，可用于产品展示、结构参考等相关场景。
