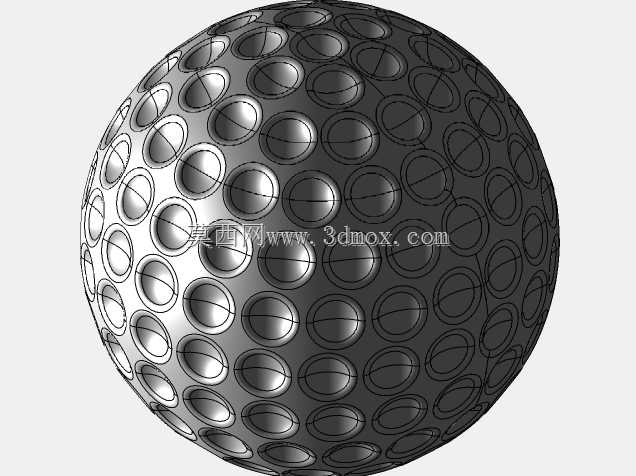

带凹坑纹理的球面结构造型设计

这类带均匀凹坑的球面结构，在流体减阻、耐磨接触、装饰构件等场景中有着广泛应用，最常见的落地场景包括流体管道内的扰流元件、低风阻户外球形设备外壳、球类运动器材的结构基体、以及部分需要增大接触摩擦力的球形传动接触件。从结构功能来看，球面均匀排布的内凹曲面，能够在流体流经球面时破坏边界层的层流状态，减少压差阻力，这一特性和高尔夫球的凹坑减阻原理完全一致，在户外风速较高区域的球形监测设备外壳上应用时，可有效降低风载荷对安装支架的冲击，提升设备运行稳定性；当该结构作为接触传动件使用时，凹坑结构可以存储少量润滑介质，降低球面与配合件之间的滑动摩擦系数，同时凹坑边缘的微小棱边可以刮除配合面附着的杂质，减少磨粒磨损带来的精度损失。

在设计思路上，这类球面结构的核心难点在于凹坑特征的均匀排布，需要保证所有凹坑在球面上的分布间距一致，凹坑深度、开口直径完全统一，避免出现局部特征变形导致的球面动平衡失衡问题。建模过程中首先确定基础球面的基准直径，根据应用场景的安装边界确定球面的整体尺寸，若作为设备外壳使用，球面的外径需要匹配内部元器件的安装空间，预留足够的壁厚与安装卡扣的布置位置；若作为传动接触件使用，球面的尺寸公差需要匹配配合座的弧面尺寸，保证接触面积达到设计要求。凹坑特征的排布通常采用球面等面积网格划分的方式，先在球面上生成均匀分布的定位点，每个定位点对应一个凹坑的中心，再以定位点为法向基准切除内凹球面特征，过程中需要反复校验相邻凹坑之间的壁厚，避免出现局部壁厚过薄导致的结构强度不足问题，同时要保证凹坑与基础球面的过渡圆角平滑，避免出现应力集中的尖角区域。

从安装边界来看，这类球面结构如果作为独立构件使用，通常会在球面的某一极位置预留安装平面或者连接轴孔，安装平面的平面度需要控制在合理公差范围内，保证与连接件装配后不会出现偏心问题；如果是作为一体化外壳的一部分，球面边缘需要设计衔接的止口结构，与下半部分壳体配合时保证密封间隙均匀，满足户外使用的防护要求。在实际选型应用中，需要根据使用场景调整凹坑的参数：用于减阻场景时，凹坑深度与直径的比值通常控制在0.1-0.15之间，排布密度根据设计风速区间调整；用于耐磨接触场景时，凹坑深度可适当加大，提升润滑介质的存储量，同时凹坑边缘需要做微小倒钝处理，避免刮伤配合面。
