KST X10 V2镜像版伺服安装机架结构

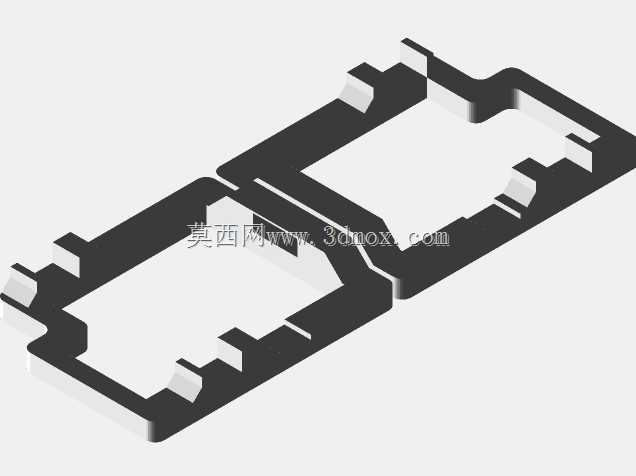

在自动化传动单元的布局设计中，伺服机架的结构合理性直接决定了动力输出端的同轴精度与长期运行稳定性，这款适配KST X10 V2规格的伺服安装架，在常规单侧安装结构的基础上拓展了镜像适配版本，能够覆盖单轴双侧对置传动、对称布局动力单元的安装需求，省去设计人员重复做结构镜像、校核安装孔位的重复工作量。从实际应用场景来看，这类机架多用于小型自动化设备的动力端固定，比如桌面级分拣模组的传动动力座、小型机械手关节的动力支撑位、非标检测设备的进给驱动安装位，这类场景往往对安装空间的边界控制要求极高，机架本身的外形轮廓需要严格卡在设备预留的安装腔体内，不能与周边的走线槽、传感元件、传动轮组产生干涉。设计过程中优先考虑了安装基准面的平面度要求，与伺服本体贴合的安装面预留了足够的加工余量区域，能够保证装配后伺服输出轴的轴线与传动副的安装基准保持平行，避免长期运行出现带轮偏磨、联轴器异响的问题。镜像版本的结构并非简单的特征镜像复制，而是针对双侧对装的场景调整了加强筋的排布位置，在两个机架对向安装时，相邻的侧边不会出现凸台、安装螺柱的干涉，同时共用同一套安装孔位坐标，设计人员在排布双侧动力轴的时候，可以直接调用两个镜像模型快速完成装配，不需要逐一调整孔位对齐。机架的安装边界做了圆角过渡处理，既避免了装配过程中锐边划伤操作人员或者线缆外层，也能在紧凑安装空间内减少与周边结构的卡滞概率，所有的固定孔位都做了沉头设计，装配后螺栓头不会突出机架表面，进一步压缩了整体占用的空间尺寸。在承重结构的设计上，机架与设备底板连接的固定位分布在受力的核心区域，刚好对应伺服本体的重心投影位置，设备运行过程中产生的振动可以直接通过固定位传导到设备底板，不会在机架悬臂位置产生应力集中，长期高频往复运行也不会出现固定位松动、机架形变的问题。针对伺服运行的散热需求，机架与伺服外壳贴合的位置没有做全封闭的遮挡，预留了足够的空气流通间隙，不会因为机架包裹过于严密导致伺服运行积热，适配不同工况下的长时间连续运行要求。
